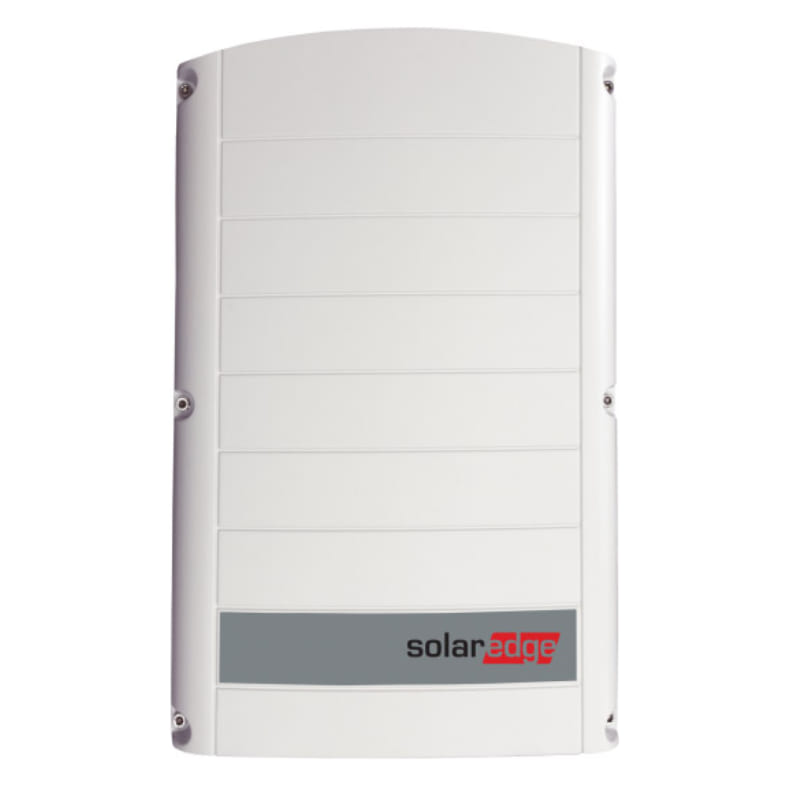

Onduleur triphasé SolarEdge SE5K-RWBTEBEN4

Un onduleur Short String pour le photovoltaïque triphasé

Le SolarEdge SE5K-RWBTEBEN4 convertit la production photovoltaïque d’une installation équipée d’optimiseurs de puissance SolarEdge compatibles. Il est destiné à un raccordement triphasé et se met en service avec SetApp. Cette offre porte sur l’onduleur identifié par sa référence complète ; les modules photovoltaïques, les optimiseurs et les travaux doivent être prévus séparément pour constituer une installation exploitable.

Choisir sur des caractéristiques comparables

Le constructeur indique une puissance apparente assignée AC de 5000 VA. Les voltampères décrivent une grandeur électrique différente des watts : cette valeur ne doit pas être transformée automatiquement en puissance active. Le tableau technique précise les données de sortie, d’entrée et de conversion pour ce modèle. Rapprochez ces informations du raccordement disponible et des caractéristiques de votre projet avant de choisir l’appareil. Une appellation commerciale abrégée ne remplace pas la référence exacte et les valeurs de sa fiche.

Une architecture pour les chaînes courtes

La gamme Short String permet de dimensionner certaines installations avec un nombre réduit de modules optimisés. Le minimum et le maximum d’optimiseurs dépendent toutefois des références retenues. La fiche technique distingue plusieurs familles d’optimiseurs et donne leurs limites ; le nom Short String ne signifie pas que toute chaîne courte sera admissible. La disposition des panneaux, leurs caractéristiques électriques et les contraintes de l’installation doivent être vérifiées dans SolarEdge Designer avant de valider l’association.

Comprendre le fonctionnement avec optimiseurs

Les optimiseurs placés au niveau des modules assurent le suivi de leur point de puissance maximale. L’onduleur fonctionne avec une tension continue nominale régulée par cette architecture. Cette tension est distincte de la limite maximale admissible et de la tension alternative du réseau. Les connecteurs DC servent au raccordement des chaînes ; leur nombre ne décrit pas un nombre de MPPT centraux. Les modules, optimiseurs, connecteurs et câbles doivent être associés conformément aux règles du fabricant. Ne raccordez pas directement des modules non optimisés à cette entrée.

Préparer la communication et la supervision

Ethernet et deux interfaces RS485 ; Wi-Fi avec antenne externe requise. ZigBee et cellulaire en option. La mise en service locale par SetApp et la remontée des informations sur Internet répondent à des besoins différents. Prévoyez le réseau et les accessoires nécessaires à la configuration choisie. L’accès à une plateforme de supervision dépend de la connexion, des réglages et du service utilisé. La présence d’une fonction dans une documentation ne signifie pas que tous les accessoires nécessaires figurent dans le colis.

Prévoir l’emplacement et la manutention

Les dimensions et la masse nette figurent dans les caractéristiques de cette offre. Elles concernent l’appareil, sans son emballage. Choisissez un support adapté à cette charge et conservez les dégagements de ventilation prévus dans la notice. L’indice IP65 s’applique au boîtier fermé et aux raccordements correctement réalisés ; les entrées inutilisées doivent être obturées conformément aux consignes. L’implantation doit permettre une intervention sûre et un accès aux organes de coupure. Les conditions ambiantes et les éventuelles limitations thermiques doivent être prises en compte lors du dimensionnement.

Installer et raccorder avec les protections adaptées

La pose, les raccordements et la maintenance doivent être confiés à un professionnel qualifié. Les protections intégrées de l’onduleur complètent les dispositifs externes définis pour l’installation. Avant une intervention, le professionnel applique la procédure de consignation et respecte le temps d’attente indiqué dans la notice : l’énergie stockée peut persister après la coupure. La déclaration UE du matériel ne remplace ni le contrôle de l’installation ni les démarches éventuellement requises par le gestionnaire de réseau.

Vérifier le contenu et les compatibilités

Cette offre concerne l’onduleur SE5K-RWBTEBEN4. Les panneaux, optimiseurs externes, batterie, interface de secours, protections externes et travaux ne sont pas annoncés inclus. Le guide de famille décrit les accessoires de montage selon la configuration ; vérifiez la nomenclature correspondant à la référence reçue. Une photographie du boîtier de gamme ne représente pas un système solaire complet. Pour un remplacement, comparez la référence, l’architecture, les limites électriques, le câblage et les équipements existants.

Conserver les documents utiles

La fiche technique propre à la gamme, le guide de famille des systèmes triphasés avec SetApp pour l’Europe et la déclaration UE sont accessibles depuis cette fiche. Le guide de famille est en anglais et doit être rapproché de la fiche technique de cette référence ; il ne fournit pas les mêmes données pour tous les modèles. Conservez les documents, le schéma de l’installation, les références des optimiseurs et les réglages de mise en service. Ces éléments facilitent la supervision, la maintenance et les échanges avec le professionnel chargé du suivi.
