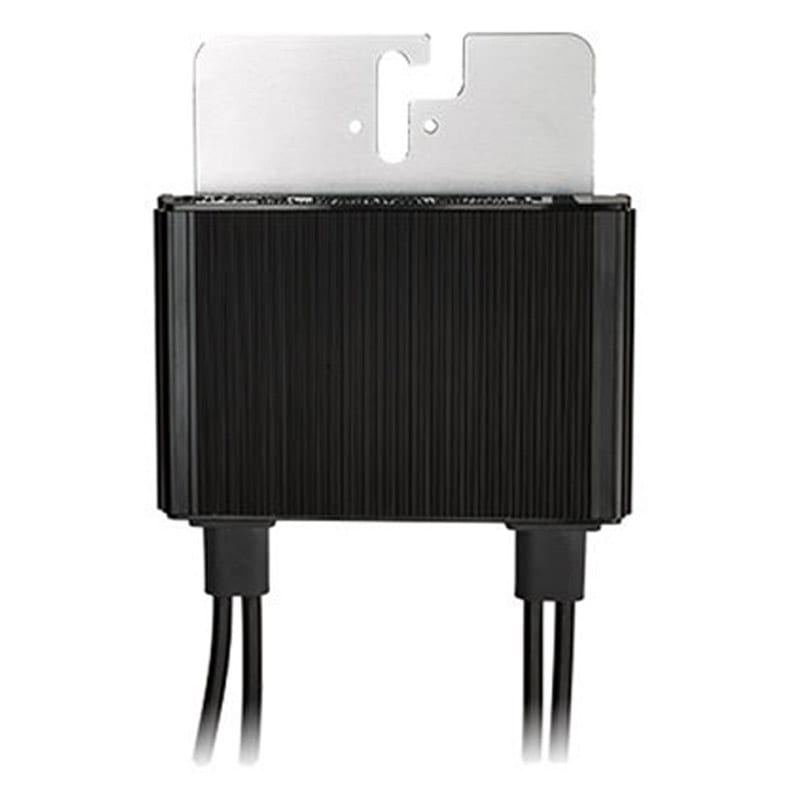

Optimiseur SolarEdge P401I-5RM4MRM — 420 W DC nominal
Le SolarEdge P401I-5RM4MRM possède une puissance nominale DC en entrée de 420 W. Cette version IndOP peut fonctionner avec SolarEdge ou un onduleur tiers sous les conditions du fabricant. Avec un onduleur tiers, les fonctions de sécurité et de supervision exigent l’interface SMI.
37,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- Version IndOP, distincte de l’optimiseur P401 standard.
- Raccordement à SolarEdge ou à un onduleur tiers sous conditions.
- Limites électriques de sortie propres au type d’onduleur.
- Sécurité et supervision conditionnées à l’interface SMI en mode tiers.
- Règles de chaîne différentes selon le raccordement.
À quoi sert cet équipement ?
Avec un onduleur SolarEdge, tenez compte de la configuration monophasée ou triphasée et des limites de chaîne correspondantes. Avec un onduleur tiers, vérifiez ses règles de dimensionnement, les caractéristiques du module et les conditions d’interface et de mise en service SolarEdge. Faites contrôler cette configuration par un installateur qualifié avant raccordement.
Description
Contrôler le module avant raccordement
La puissance nominale DC de 420 W ne doit pas être dépassée par la puissance du module aux conditions STC. Une tolérance de puissance du module allant jusqu’à +5 % est admise. La tension maximale absolue en entrée est de 60 V, à vérifier avec la tension à vide du module à la température la plus basse prévue. La plage MPPT va de 8 V à 60 V.
Respecter les limites de courant
Le courant de court-circuit maximal en entrée est de 12,5 A.
Avec un onduleur SolarEdge en fonctionnement, le courant maximal de sortie est de 15 A et la tension maximale de sortie de 60 V. Avec un onduleur tiers en fonctionnement, le courant maximal de sortie est de 10 A et la tension maximale correspond à la tension à vide du module raccordé. Le mode tiers exige les conditions d’interface prévues par SolarEdge.
Préparer la fixation et les câbles
Le boîtier mesure 129 mm de hauteur, 153 mm de largeur et 29,5 mm de profondeur. Le poids avec câbles est de 0,655 kg. Les connecteurs sont de type MC4 en entrée et en sortie. Le câble d’entrée mesure 0,16 m et le câble de sortie 1,2 m.
Connaître les limites de fonctionnement
Le rendement maximal annoncé est de 99,5 % et le rendement pondéré de 98,6 %. La tension maximale autorisée du système est de 1 000 V. Les règles de chaîne et de raccordement détaillées ci-dessous dépendent de l’onduleur utilisé.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000856 |
| Marque | SolarEdge |
| Référence fabricant | P401I-5RM4MRM |
| État | Neuf |
| Électricité | |
| Tension MPPT minimale | 8 V |
| Tension MPPT maximale | 60 V |
| Tension d'entrée maximale (courant continu) | 60 V |
| Compatibilité des optimiseurs photovoltaïques | Optimiseur IndOP pour modules photovoltaïques de 60 ou 72 cellules. Fonctionnement avec un onduleur SolarEdge, ou avec un onduleur tiers sous les conditions d’interface et de mise en service du fabricant. Ne pas confondre cette version P401I avec le P401 |
| Tension maximale du système | 1000 V |
| Puissance nominale DC en entrée de l’optimiseur | 420 W |
| Courant de court-circuit maximal en entrée de l’optimiseur | 12,5 A |
| Tension de sortie et conditions d’arrêt | En veille, optimiseur déconnecté ou onduleur arrêté, la tension de sortie est de 1,0 V avec une tolérance de ±1 V par optimiseur. Cette fonction exige une interface de sécurité et de supervision SolarEdge SMI ou le raccordement à un onduleur SolarEdge |
| Performances | |
| Rendement maximal | 99,5 % |
| Rendement pondéré | 98,6 % |
| Environnement d'usage | |
| Indice de protection (IP) | IP68 |
| Température de fonctionnement minimale | -40 °C |
| Température de fonctionnement maximale | 85 °C |
| Raccordements | |
| Type de connecteur | MC4 en entrée et en sortie |
| Limite de puissance du module en conditions STC | La puissance nominale DC de 420 W ne doit pas être dépassée par la puissance du module aux conditions STC. Une tolérance de puissance du module allant jusqu’à +5 % est admise |
Informations correspondant à la référence P401I-5RM4MRM.
Dimensions et poids
| Produit | |
|---|---|
| Largeur | 153 mm |
| Profondeur | 29,5 mm |
| Hauteur | 129 mm |
| Poids du produit avec câbles | 0,655 kg |
| Longueur des câbles d’entrée | 0,16 m |
| Longueur des câbles de sortie | 1,2 m |
Compatibilités et conditions d’utilisation
Optimiseur IndOP pour modules photovoltaïques de 60 ou 72 cellules. Fonctionnement avec un onduleur SolarEdge, ou avec un onduleur tiers sous les conditions d’interface et de mise en service du fabricant. Ne pas confondre cette version P401I avec le P401. Avec un onduleur SolarEdge monophasé : de 8 à 25 optimiseurs par chaîne ; puissance maximale par chaîne de 5 700 VA avec HD-Wave ou 5 250 VA avec les autres monophasés. Avec un onduleur SolarEdge triphasé : de 16 à 50 optimiseurs par chaîne, puissance maximale de 11 250 VA. Avec un onduleur tiers : respecter ses règles de dimensionnement et les caractéristiques du module, avec au moins 4 optimiseurs par chaîne. Des chaînes parallèles de longueurs différentes sont admises avec SolarEdge, mais pas avec un onduleur tiers. Des orientations différentes sont admises sous réserve de ces règles. Le mode tiers reste soumis aux conditions d’interface et de mise en service du fabricant. Avec un onduleur SolarEdge, les fonctions de sécurité et de supervision sont disponibles. Avec un onduleur tiers, ces fonctions nécessitent l’interface de sécurité et de supervision SolarEdge SMI ; elles ne sont pas disponibles dans la configuration sans cette interface. Le fonctionnement tiers est prévu avec SMI ou une procédure de mise en service au moyen de SolarEdge Key. Faire vérifier cette configuration par un installateur qualifié avant raccordement.
Avertissements de sécurité
- La température minimale de fonctionnement est de -40 °C. La température maximale de fonctionnement est de 85 °C. L’indice de protection annoncé est IP68. En veille, optimiseur déconnecté ou onduleur arrêté, la tension de sortie est de 1,0 V avec une tolérance de ±1 V par optimiseur. Cette fonction exige une interface de sécurité et de supervision SolarEdge SMI ou le raccordement à un onduleur SolarEdge. Respectez les limites de chaque module, de l’optimiseur et de la chaîne. La tension de veille ne remplace pas la procédure d’isolement avant une intervention.
