Accessoires / Référence DINI-000855

SolarEdge

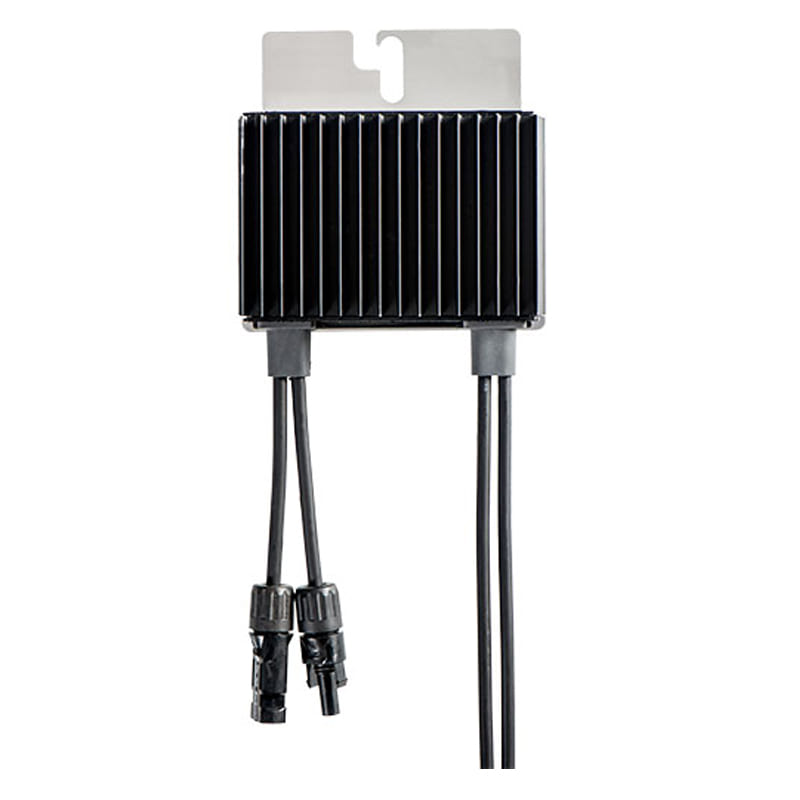

Optimiseur SolarEdge P850-4RMXMBY — 850 W DC nominal

Name: Optimiseur SolarEdge P850-4RMXMBY — 850 W DC nominal
Brand: SolarEdge
SKU: DINI-000855
Price: 58.99 EUR

Le SolarEdge P850-4RMXMBY possède une puissance nominale DC en entrée de 850 W. La version paysage dispose de câbles d’entrée de 1,3 m et de sortie de 2,2 m. Sa limite de courant d’entrée dépend de sa date de fabrication : vérifiez le numéro de série et les règles de chaîne.

58,99 € TTC

Disponible

Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire

Vérifier la livraison

Saisissez votre code postal pour connaître le tarif et le délai.

DINI ENERGY, Dardilly · Mentions légales
Votre droit de rétractation · Retours et remboursements
Garanties : vos droits et les démarches

Les points à comparer

Version paysage, avec câbles d’entrée et de sortie à vérifier selon le montage.
Raccordement en série des modules de forte puissance ou bifaciaux sur une entrée.
Courant de court-circuit admissible dépendant de la semaine de fabrication.
Réduction de puissance à température ambiante élevée.
Restrictions de mélange et de dimensionnement propres à la gamme et à l’onduleur.

À quoi sert cet équipement ?

Ce produit s’adresse aux projets photovoltaïques dont le dimensionnement associe des modules à un onduleur SolarEdge triphasé. Vérifiez la composition des chaînes et la puissance raccordée en fonction de l’onduleur et du réseau.

Description

Contrôler le module avant raccordement

La puissance nominale DC de 850 W ne doit pas être dépassée par la puissance du module aux conditions STC. Une tolérance de puissance du module allant jusqu’à +5 % est admise. La tension maximale absolue en entrée est de 125 V, à vérifier avec la tension à vide du module à la température la plus basse prévue. La plage MPPT va de 12,5 V à 105 V.

Respecter les limites de courant

Pour les P850 fabriqués jusqu’à la semaine 06 de 2020 incluse, le courant de court-circuit maximal par entrée est de 12,5 A. Après cette semaine, la limite est de 14,1 A. Vérifier la date de fabrication dans le numéro de série.

Avec un onduleur SolarEdge en fonctionnement, le courant maximal en sortie est de 18 A et la tension maximale de sortie de 80 V.

Préparer la fixation et les câbles

Le boîtier mesure 129 mm de largeur, 162 mm de longueur et 59 mm de hauteur. Les connecteurs sont de type MC4 en entrée et en sortie. Le câble d’entrée mesure 1,3 m et le câble de sortie 2,2 m.

Connaître les limites de fonctionnement

Le rendement maximal annoncé est de 99,5 % et le rendement pondéré de 98,6 %. La tension maximale autorisée du système est de 1 000 V. Les règles de chaîne et de raccordement détaillées ci-dessous dépendent de l’onduleur utilisé.

Caractéristiques techniques

Optimiseur SolarEdge P850-4RMXMBY — 850 W DC nominal
Identification
Référence DINI ENERGY	DINI-000855
Marque	SolarEdge
Référence fabricant	P850-4RMXMBY
État	Neuf
Électricité
Tension MPPT minimale	12,5 V
Tension MPPT maximale	105 V
Tension d'entrée maximale (courant continu)	125 V
Compatibilité des optimiseurs photovoltaïques	Pour jusqu’à deux modules photovoltaïques de forte puissance ou bifaciaux, raccordés en série sur une entrée. Compatible avec les onduleurs SolarEdge triphasés SE16K et supérieurs, dans les limites électriques et de dimensionnement propres au modèle
Tension maximale du système	1000 V
Puissance nominale DC en entrée de l’optimiseur	850 W
Tension maximale en sortie de l’optimiseur	80 V
Courant maximal en sortie de l’optimiseur	18 A
Tension de sortie et conditions d’arrêt	En veille, lorsque l’optimiseur est déconnecté de l’onduleur SolarEdge ou que cet onduleur est arrêté, la tension de sortie est de 1 V avec une tolérance de ±0,1 V par optimiseur
Courant d’entrée selon la génération de fabrication	Pour les P850 fabriqués jusqu’à la semaine 06 de 2020 incluse, le courant de court-circuit maximal par entrée est de 12,5 A. Après cette semaine, la limite est de 14,1 A. Vérifier la date de fabrication dans le numéro de série
Performances
Rendement maximal	99,5 %
Rendement pondéré	98,6 %
Environnement d'usage
Indice de protection (IP)	IP68
Température de fonctionnement minimale	-40 °C
Température de fonctionnement maximale	85 °C
Raccordements
Type de connecteur	MC4 en entrée et en sortie
Limite de puissance du module en conditions STC	La puissance nominale DC de 850 W ne doit pas être dépassée par la puissance du module aux conditions STC. Une tolérance de puissance du module allant jusqu’à +5 % est admise
Comportement thermique de l’optimiseur	Au-delà de +70 °C de température ambiante, une réduction de puissance est appliquée. Consulter la note de déclassement thermique du fabricant
Restriction de mélange des optimiseurs	P800p, P850, P950 et P1100 ne peuvent être mélangés dans une même chaîne qu’avec des P800p, P850, P950 ou P1100

Informations correspondant à la référence P850-4RMXMBY.

Dimensions et poids

Dimensions et poids
Produit
Longueur	162 mm
Largeur	129 mm
Hauteur	59 mm
Longueur des câbles d’entrée	1,3 m
Longueur des câbles de sortie	2,2 m

Compatibilités et conditions d’utilisation

Pour jusqu’à deux modules photovoltaïques de forte puissance ou bifaciaux, raccordés en série sur une entrée. Compatible avec les onduleurs SolarEdge triphasés SE16K et supérieurs, dans les limites électriques et de dimensionnement propres au modèle. Chaîne de 14 à 30 optimiseurs et de 27 à 60 modules, sauf avec SE30K sur réseau 230/400 V : minimum 15 optimiseurs et 29 modules. Un module seul par optimiseur est admis uniquement si tous les optimiseurs de la chaîne ont un module, ou si un seul optimiseur de la chaîne a un module. Sur réseau 230/400 V, puissance continue maximale par chaîne : 13 500 W avec SE16K, SE17K, SE25K ou SE33.3K ; 13 950 W avec SE27.6K ; 15 300 W avec SE30K. Sur réseau 277/480 V avec SE33.3K ou SE40K : 15 300 W. Les limites de puissance raccordée ci-après ne sont admises que si l’écart entre chaînes ne dépasse pas 2 000 W. Sur réseau 230/400 V avec SE16K, SE17K ou SE25K : 15 750 W avec une chaîne, 18 500 W avec au moins deux ; avec SE27.6K : 16 200 W avec une chaîne, 18 950 W avec au moins deux ; avec SE30K : 17 550 W avec une chaîne, 20 300 W avec au moins deux ; avec SE33.3K : 15 750 W avec au plus deux chaînes, 18 500 W avec au moins trois. Sur réseau 277/480 V avec SE33.3K ou SE40K : 17 550 W avec au plus deux chaînes, 20 300 W avec au moins trois. Mêmes règles pour les unités Synergy de puissance équivalente. À partir de SE16K, puissance DC raccordée minimale de 11 kW aux conditions STC. Pour dépasser les limites indiquées, dimensionner le projet avec SolarEdge Designer. P800p, P850, P950 et P1100 ne peuvent être mélangés dans une même chaîne qu’avec des P800p, P850, P950 ou P1100.

Avertissements de sécurité

La température minimale de fonctionnement est de -40 °C. La température maximale de fonctionnement est de 85 °C. L’indice de protection annoncé est IP68.
Au-delà de +70 °C de température ambiante, une réduction de puissance est appliquée. Consulter la note de déclassement thermique du fabricant.
En veille, lorsque l’optimiseur est déconnecté de l’onduleur SolarEdge ou que cet onduleur est arrêté, la tension de sortie est de 1 V avec une tolérance de ±0,1 V par optimiseur.
Respectez les limites de chaque module, de l’optimiseur et de la chaîne. La tension de veille ne remplace pas la procédure d’isolement avant une intervention.
