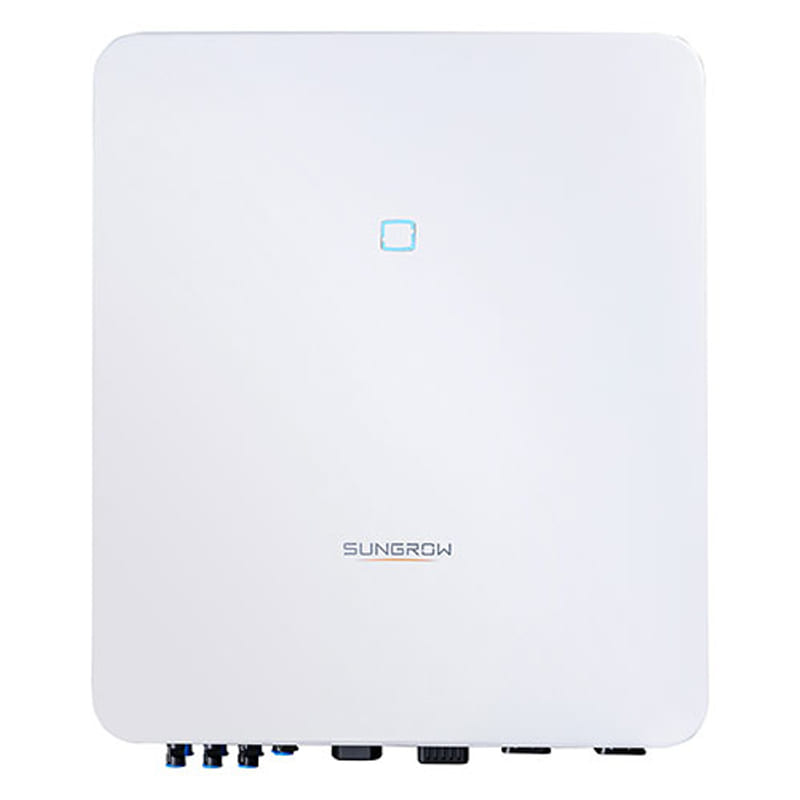

Onduleur hybride Sungrow SH6.0RT-20-V11 — 6000 W nominaux triphasé

Choisir la référence pour son raccordement

Le Sungrow SH6.0RT-20-V11 est un onduleur hybride triphasé dont la puissance active nominale de sortie est de 6000 W. Il transforme la production des panneaux photovoltaïques en courant alternatif adapté au réseau. Sa version commerciale complète doit être conservée dans le dossier technique pour choisir les accessoires et les réglages appropriés.

Sur le réseau français, la tension nominale entre phases est de 400 V à une fréquence nominale de 50 Hz. La puissance nominale de conversion ne doit pas être confondue avec la puissance crête des panneaux, la puissance apparente maximale ou une capacité de stockage. Le raccordement et le dimensionnement des panneaux doivent rester cohérents avec les limites de l’appareil.

Répartir les chaînes photovoltaïques

Le modèle possède 2 trackers MPPT. La limite basse de la plage MPPT est de 200 V minimum et la limite haute de 950 V maximum. La tension d’entrée DC absolue maximale est de 1000 V.

Le dépassement de la plage de fonctionnement MPPT déclenche la protection décrite par le fabricant. La plage à pleine puissance doit être lue séparément dans la notice. Vérifier les tensions à vide par temps froid et les courants de chaque chaîne avant le raccordement.

Le nombre de trackers ne correspond pas nécessairement au nombre de connecteurs de panneaux. Les différentes générations ont des limites de courant différentes ; la référence exacte et son suffixe sont déterminants. Les courants admissibles, la répartition des chaînes et les orientations se contrôlent pour la référence exacte dans la documentation. Des panneaux présentant des comportements différents ne doivent pas être regroupés uniquement parce que les connecteurs peuvent s’assembler.

Préparer le stockage et le secours

La limite basse de tension batterie est de 150 V minimum et la limite haute de 600 V maximum. Une batterie compatible, ses raccordements et sa configuration sont nécessaires pour disposer de stockage. Ces limites électriques ne signifient pas que toute batterie haute tension peut être raccordée.

La fonction de secours se prépare avec les circuits à alimenter et les puissances disponibles côté panneaux et batterie. Le passage du réseau au secours et les puissances transitoires demandent les conditions précisées par Sungrow ; aucune autonomie du bâtiment ou alimentation intégrale n’est promise avec cet onduleur seul.

Prévoir le support et les dégagements

L’appareil mesure 460 mm de largeur, 540 mm de hauteur et 170 mm de profondeur. Son poids net est de 27 kg. Ces données concernent l’onduleur et permettent de préparer sa manutention et son support ; elles ne représentent pas les dimensions d’un système complet.

Le refroidissement repose sur la convection naturelle. Le boîtier bénéficie de l’indice IP65, dans les conditions de montage prévues par le fabricant. Réserver les distances de ventilation et un accès aux connexions et à la maintenance, puis choisir un emplacement conforme aux contraintes de température et d’exposition de la notice.

Lire les performances et prévoir le suivi

Le rendement maximal annoncé est de 98,2 % et le rendement européen pondéré de 97,5 %. Ces caractéristiques de conversion ne constituent ni une prévision de production, ni un engagement d’économies. L’exposition des panneaux, la température, le câblage et le fonctionnement réel influencent le résultat de l’installation.

Les interfaces documentées sont : RS485, WLAN, Ethernet, CAN, entrées numériques et sortie numérique. Le fonctionnement des communications suppose une configuration adaptée ; les accessoires et les services se vérifient selon la version choisie. Les protections de l’onduleur ne remplacent pas les protections externes et les règles de raccordement prescrites.

Équipement proposé et dossier d’installation

L’offre concerne l’onduleur. Les panneaux, la batterie, l’étude, la pose et la mise en service sont à prévoir séparément. Le manuel complet joint est en anglais ; le guide rapide multilingue comprend des consignes et une procédure en français. Ce guide rapide ne remplace pas le manuel complet. Consulter les documents originaux Sungrow associés à la fiche, en rapprochant le type constructeur et la version commerciale. Le professionnel chargé du chantier vérifie les limites électriques, la compatibilité des équipements, les réglages du réseau et les procédures de sécurité avant la mise en service.
