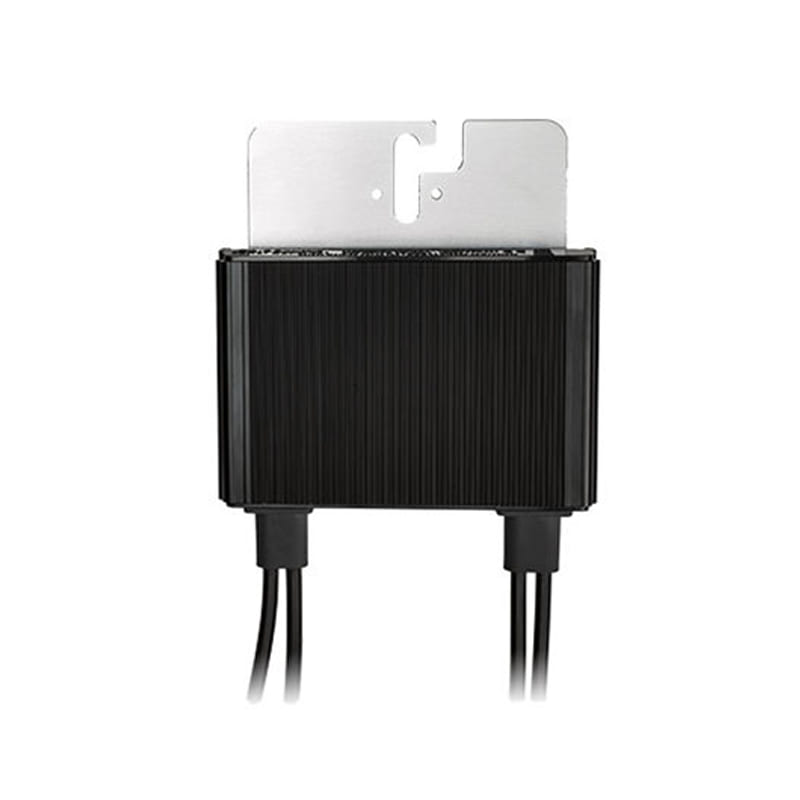

Optimiseur SolarEdge P401-5RM4MRM — 400 W DC nominal
Le SolarEdge P401-5RM4MRM possède une puissance nominale DC en entrée de 400 W. Il convient aux modules de forte puissance de 60 ou 72 cellules, avec un onduleur SolarEdge compatible ; le triphasé SE3K est exclu. Vérifiez les limites électriques avant de composer la chaîne.
36,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- Puissance nominale DC en entrée de 400 W, avec limite STC et tolérance de puissance à vérifier.
- Rendement maximal de 99,5 % et rendement pondéré de 98,8 %.
- Connecteurs MC4, câble d’entrée de 0,16 m et câble de sortie de 1,2 m.
- Boîtier de 129 mm de largeur, 153 mm de longueur et 29,5 mm de hauteur.
- Règles de dimensionnement et de mélange propres au modèle d’optimiseur et à l’onduleur SolarEdge.
À quoi sert cet équipement ?
Avant l’achat, vérifiez que la puissance du module respecte la limite aux conditions STC et que le dimensionnement de la chaîne correspond au modèle exact d’onduleur, au raccordement monophasé ou triphasé et à la tension du réseau. Il ne convient pas à l’onduleur triphasé SE3K. Vérifiez également les limites électriques et la restriction de mélange dans une même chaîne.
Description
Vérifier les limites électriques du module
La puissance nominale DC de 400 W ne doit pas être dépassée par la puissance du module aux conditions STC. Une tolérance de puissance du module allant jusqu’à +5 % est admise. La tension maximale absolue en entrée est de 60 V, à contrôler avec la tension à vide du module à la température la plus basse prévue. La plage MPPT va de 8 V à 60 V. Le courant de court-circuit maximal en entrée est de 11,75 A.
Préparer le montage et le raccordement
Le poids est de 0,655 kg avec les câbles. Les connecteurs sont de type MC4 en entrée et en sortie. Le câble d’entrée mesure 0,16 m et le câble de sortie 1,2 m.
Distinguer fonctionnement et veille
Le rendement maximal annoncé est de 99,5 % et le rendement pondéré de 98,8 %. En fonctionnement avec un onduleur SolarEdge, le courant maximal en sortie est de 15 A et la tension maximale en sortie de 60 V. En veille, lorsque l’optimiseur est déconnecté de l’onduleur SolarEdge ou que cet onduleur est arrêté, la tension de sortie est de 1 V avec une tolérance de ±0,1 V par optimiseur.
La tension maximale autorisée du système est de 1 000 V. Le dimensionnement des chaînes et les restrictions de mélange détaillés ci-dessous dépendent de l’onduleur et du réseau utilisés.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000854 |
| Marque | SolarEdge |
| Référence fabricant | P401-5RM4MRM |
| État | Neuf |
| Électricité | |
| Tension MPPT minimale | 8 V |
| Tension MPPT maximale | 60 V |
| Tension d'entrée maximale (courant continu) | 60 V |
| Compatibilité des optimiseurs photovoltaïques | Conçu pour les onduleurs SolarEdge et les modules de forte puissance de 60 ou 72 cellules. Ne pas utiliser avec l’onduleur triphasé SE3K. Respecter les limites électriques et les règles de chaîne du P401 |
| Tension maximale du système | 1000 V |
| Puissance nominale DC en entrée de l’optimiseur | 400 W |
| Courant de court-circuit maximal en entrée de l’optimiseur | 11,75 A |
| Tension maximale en sortie de l’optimiseur | 60 V |
| Courant maximal en sortie de l’optimiseur | 15 A |
| Tension de sortie et conditions d’arrêt | En veille, lorsque l’optimiseur est déconnecté de l’onduleur SolarEdge ou que cet onduleur est arrêté, la tension de sortie est de 1 V avec une tolérance de ±0,1 V par optimiseur |
| Performances | |
| Rendement maximal | 99,5 % |
| Rendement pondéré | 98,8 % |
| Environnement d'usage | |
| Indice de protection (IP) | IP68 |
| Température de fonctionnement minimale | -40 °C |
| Température de fonctionnement maximale | 85 °C |
| Raccordements | |
| Type de connecteur | MC4 en entrée et en sortie |
| Limite de puissance du module en conditions STC | La puissance nominale DC de 400 W ne doit pas être dépassée par la puissance du module aux conditions STC. Une tolérance de puissance du module allant jusqu’à +5 % est admise |
| Restriction de mélange des optimiseurs | Ne pas mélanger les P404, P405, P485 ou P505 avec les P370, P401, P500, P600, P650, P730, P801, P800p, P850 ou P950 dans une même chaîne |
Informations correspondant à la référence P401-5RM4MRM.
Dimensions et poids
| Produit | |
|---|---|
| Longueur | 153 mm |
| Largeur | 129 mm |
| Hauteur | 29,5 mm |
| Poids du produit avec câbles | 0,655 kg |
| Longueur des câbles d’entrée | 0,16 m |
| Longueur des câbles de sortie | 1,2 m |
Compatibilités et conditions d’utilisation
Conçu pour les onduleurs SolarEdge et les modules de forte puissance de 60 ou 72 cellules. Ne pas utiliser avec l’onduleur triphasé SE3K. Respecter les limites électriques et les règles de chaîne du P401. Longueur minimale : 8 optimiseurs en monophasé, 16 en triphasé et 18 en triphasé sur réseau 277/480 V. Maximum : 25 optimiseurs en monophasé et 50 en triphasé. Puissance maximale par chaîne : 5 700 W avec HD-Wave monophasé, 5 250 W avec monophasé, 11 250 W en triphasé et 12 750 W sur réseau triphasé 277/480 V. À partir de SE15K, puissance DC minimale de 11 kW. Sur réseau 230/400 V, jusqu’à 13 500 W par chaîne seulement si l’écart maximal entre chaînes est de 2 000 W. Sur réseau 277/480 V, jusqu’à 15 000 W par chaîne seulement si cet écart maximal est de 2 000 W. Vérifier le modèle exact avant dimensionnement. Ne pas mélanger les P404, P405, P485 ou P505 avec les P370, P401, P500, P600, P650, P730, P801, P800p, P850 ou P950 dans une même chaîne.
Avertissements de sécurité
- La température minimale de fonctionnement est de -40 °C. La température maximale de fonctionnement est de 85 °C. L’indice de protection annoncé est IP68. Respectez les limites électriques du module, de l’optimiseur et de la chaîne. La tension de veille suppose que l’optimiseur est déconnecté de l’onduleur SolarEdge ou que l’onduleur est arrêté ; elle ne remplace pas la procédure d’isolement avant une intervention.
