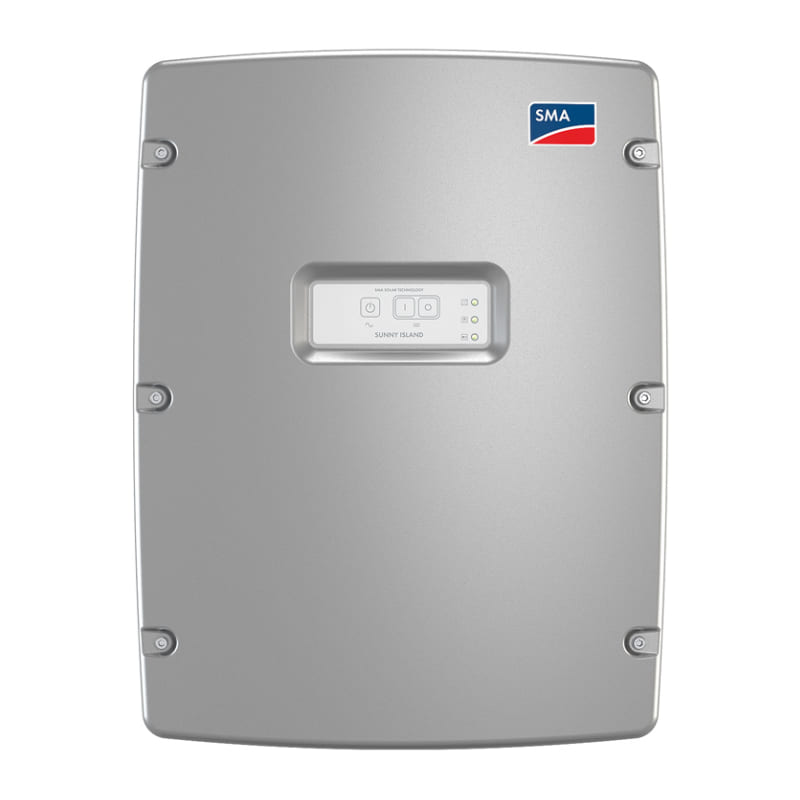

Onduleur de batterie SMA Sunny Island SI8.0H-13

Un onduleur de batterie pour une installation à couplage AC

Le SMA Sunny Island SI8.0H-13 gère les échanges entre un stockage compatible et le réseau électrique de l’installation. Cet onduleur-chargeur travaille avec une batterie externe ; il ne constitue pas une batterie intégrée et les modules photovoltaïques ne se raccordent pas directement à une entrée MPPT de cet appareil. Dans un projet solaire, la production photovoltaïque doit être organisée avec les équipements de conversion et de pilotage adaptés.

Lire la puissance dans ses conditions réelles

La puissance nominale de ce modèle sur la sortie AC1 en site isolé est de 6000 W à 25 °C, pour une tension nominale de 230 V et une fréquence de 50 Hz. Le nom commercial de la gamme ne doit pas être interprété comme une puissance continue. Les capacités de surcharge indiquées dans la notice dépendent de leur durée, de la température et de l’état du système. Elles servent à étudier certains démarrages ; elles ne remplacent pas la puissance nominale pour dimensionner une consommation permanente.

Choisir le stockage compatible

L’entrée batterie est prévue pour une tension nominale DC de 48 V, dans une plage allant de 41 V à 63 V. Le courant maximal de charge est de 140 A. Ces limites électriques ne prouvent pas à elles seules la compatibilité d’un stockage. Une batterie lithium-ion doit figurer parmi les solutions admises par SMA, avec le système de gestion et les versions logicielles correspondants. Les batteries au plomb doivent être dimensionnées et paramétrées selon les prescriptions constructeur. Capacité utile, réserve de charge et consommations déterminent l’autonomie ; aucun nombre d’heures n’est promis par le seul choix de l’onduleur.

Autoconsommation, site isolé et secours

La gamme peut être intégrée dans des architectures d’autoconsommation, de réseau isolé ou de secours prévues par SMA. L’appareil vendu seul est monophasé. Une installation triphasée, une association d’appareils ou un système de basculement nécessitent une conception spécifique. Le réseau public, les protections, les organes de commutation et les autres sources doivent être étudiés ensemble. Les fonctions de secours ne signifient pas que tous les circuits du bâtiment seront alimentés automatiquement, ni que le système complet basculera sans interruption.

Préparer l’emplacement et la manutention

Le boîtier mesure 467 mm de largeur, 612 mm de hauteur et 242 mm de profondeur. Sa masse nette est de 63 kg. Le support mural, les moyens de levage et les dégagements de ventilation doivent être adaptés à cette charge et aux prescriptions du fabricant. L’indice IP54 concerne le boîtier installé correctement. Il ne dispense pas de protéger les raccordements, de choisir l’environnement de pose et de conserver l’accès nécessaire aux interventions. Ne placez pas l’appareil dans un volume fermé sans vérifier les exigences de dissipation thermique.

Communication et suivi

Les interfaces Ethernet et SMA Speedwire permettent la communication avec les équipements compatibles. Le WLAN sert à l’accès temporaire à l’interface, notamment pour la mise en service ; le fabricant prévoit une liaison Ethernet pour un accès permanent. Les fonctions Modbus doivent être configurées selon la notice. Préparez les besoins de comptage et de supervision avant l’installation. La présence d’une interface ne signifie pas que tous les compteurs, accessoires ou services externes sont inclus dans cette offre.

Protections et précautions

Le constructeur décrit des protections contre le court-circuit AC, la surcharge AC, la décharge profonde de la batterie et la surtempérature. Il indique en revanche l’absence de protection contre l’inversion de polarité DC. Le raccordement de la batterie demande donc une vérification attentive des polarités et des protections externes appropriées. Les courants disponibles peuvent être élevés même lorsque le réseau public est coupé. Toute intervention exige la consignation des sources selon la procédure du fabricant et doit être réalisée par un professionnel qualifié.

Contenu et préparation de la commande

Cette fiche porte sur l’onduleur de batterie SI8.0H-13, référence commerciale fabricant SI 8.0H-13. La batterie, les panneaux, les travaux et les équipements de commutation ne sont pas annoncés inclus. Rapprochez la référence exacte du schéma de votre installation et prévoyez les câbles, protections et accessoires nécessaires. Les réglages autorisés et la puissance utilisable peuvent varier avec le pays et les exigences du gestionnaire de réseau. La déclaration UE du produit ne remplace pas les démarches de raccordement de l’installation.

Documents à conserver

La notice française, la notice technique anglaise et la déclaration UE sont accessibles avec cette fiche. Le professionnel doit utiliser les instructions correspondant à la référence livrée, vérifier la compatibilité des autres appareils et enregistrer les paramètres de mise en service. À réception, contrôlez la référence et l’état du matériel avant raccordement. Conservez les documents constructeur et ceux de l’installation pour le suivi, l’entretien et les éventuelles demandes de service.
