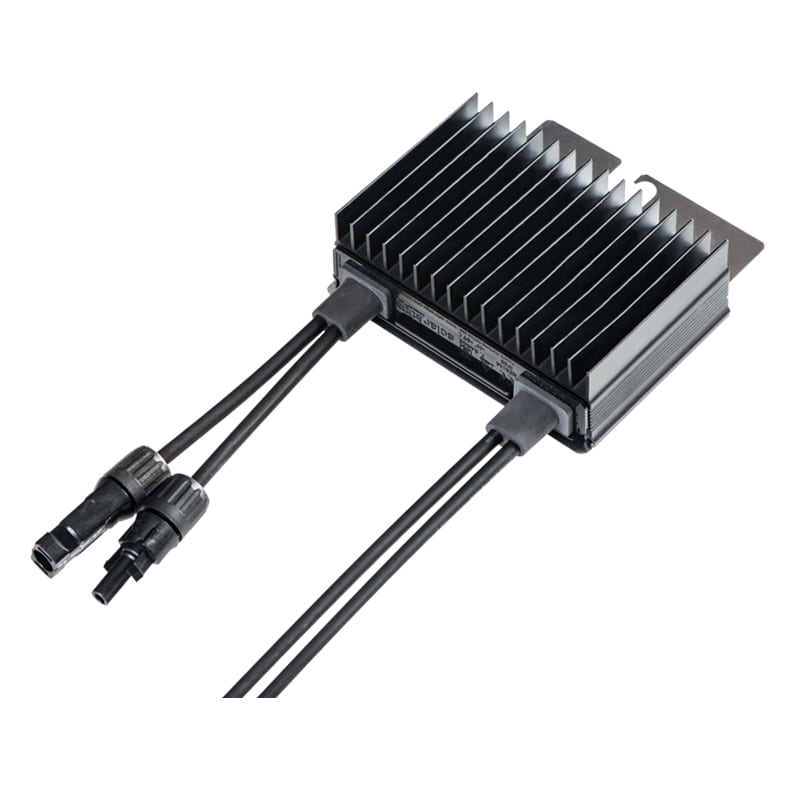

Optimiseur SolarEdge P600-5R M4M RL — 600 W DC nominal

Name: Optimiseur SolarEdge P600-5R M4M RL — 600 W DC nominal
Brand: SolarEdge
SKU: DINI-000853
Price: 35.99 EUR

Le P600 associe deux modules photovoltaïques de 60 cellules en série sur une entrée, avec une puissance nominale DC de 600 W. Sa version P600-5R M4M RL possède des connecteurs MC4 et un câble de sortie de 1,8 m. Vérifiez la compatibilité avec l’onduleur SolarEdge triphasé et les règles de chaîne.

35,99 € TTC

Disponible

Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire

Vérifier la livraison

Saisissez votre code postal pour connaître le tarif et le délai.

DINI ENERGY, Dardilly · Mentions légales
Votre droit de rétractation · Retours et remboursements
Garanties : vos droits et les démarches

Les points à comparer

Puissance nominale DC en entrée de 600 W, avec limite STC et tolérance de puissance à vérifier.
Rendement maximal de 99,5 % et rendement pondéré de 98,6 %.
Connecteurs MC4, câble d’entrée de 0,16 m et câble de sortie de 1,8 m.
Boîtier de 129 mm de largeur, 153 mm de longueur et 42,5 mm de hauteur.
Règles de dimensionnement et de mélange propres au modèle d’optimiseur et à l’onduleur SolarEdge.

À quoi sert cet équipement ?

Cet optimiseur concerne les installations photovoltaïques dont la chaîne est dimensionnée pour un onduleur SolarEdge compatible. Avant de le choisir, vérifiez l’association des modules, leurs caractéristiques électriques et la composition de la chaîne. Pour une installation qui comporte déjà des optimiseurs, contrôlez aussi les références présentes : les possibilités de mélange sont limitées aux associations autorisées. Le choix ne repose donc pas uniquement sur la puissance des modules.

Description

Vérifier les limites électriques du module

La puissance nominale DC de 600 W ne doit pas être dépassée par la puissance du module aux conditions STC. Une tolérance de puissance du module allant jusqu’à +5 % est admise. La tension maximale absolue en entrée est de 96 V, à contrôler avec la tension à vide du module à la température la plus basse prévue. La plage MPPT va de 12,5 V à 80 V. Le courant de court-circuit maximal en entrée est de 10,25 A.

Préparer le montage et le raccordement

Les connecteurs sont de type MC4 en entrée et en sortie. Le câble d’entrée mesure 0,16 m et le câble de sortie 1,8 m.

Distinguer fonctionnement et veille

Le rendement maximal annoncé est de 99,5 % et le rendement pondéré de 98,6 %. En fonctionnement avec un onduleur SolarEdge, le courant maximal en sortie est de 15 A et la tension maximale en sortie de 85 V. En veille, lorsque l’optimiseur est déconnecté de l’onduleur SolarEdge ou que cet onduleur est arrêté, la tension de sortie est de 1 V avec une tolérance de ±0,1 V par optimiseur.

La tension maximale autorisée du système est de 1 000 V. Le dimensionnement des chaînes et les restrictions de mélange détaillés ci-dessous dépendent de l’onduleur et du réseau utilisés.

Caractéristiques techniques

Optimiseur SolarEdge P600-5R M4M RL — 600 W DC nominal
Identification
Référence DINI ENERGY	DINI-000853
Marque	SolarEdge
Référence fabricant	P600-5R M4M RL
État	Neuf
Électricité
Tension MPPT minimale	12,5 V
Tension MPPT maximale	80 V
Tension d'entrée maximale (courant continu)	96 V
Compatibilité des optimiseurs photovoltaïques	Pour deux modules photovoltaïques de 60 cellules raccordés en série sur une entrée. Conçu pour les onduleurs SolarEdge triphasés SE15K et supérieurs, sous réserve des limites électriques et du dimensionnement de la chaîne
Tension maximale du système	1000 V
Puissance nominale DC en entrée de l’optimiseur	600 W
Courant de court-circuit maximal en entrée de l’optimiseur	10,25 A
Tension maximale en sortie de l’optimiseur	85 V
Courant maximal en sortie de l’optimiseur	15 A
Tension de sortie et conditions d’arrêt	En veille, lorsque l’optimiseur est déconnecté de l’onduleur SolarEdge ou que cet onduleur est arrêté, la tension de sortie est de 1 V avec une tolérance de ±0,1 V par optimiseur
Performances
Rendement maximal	99,5 %
Rendement pondéré	98,6 %
Environnement d'usage
Indice de protection (IP)	IP68
Température de fonctionnement minimale	-40 °C
Température de fonctionnement maximale	85 °C
Raccordements
Type de connecteur	MC4 en entrée et en sortie
Limite de puissance du module en conditions STC	La puissance nominale DC de 600 W ne doit pas être dépassée par la puissance du module aux conditions STC. Une tolérance de puissance du module allant jusqu’à +5 % est admise
Comportement thermique de l’optimiseur	Au-delà de +70 °C de température ambiante, une réduction de puissance est appliquée. Consulter la note de déclassement thermique du fabricant
Restriction de mélange des optimiseurs	P600, P650 et P730 peuvent être mélangés dans une chaîne. Ne pas les mélanger avec P850 ou P800p, ni avec P300, P370, P404, P405, P500 ou P505

Informations correspondant à la référence P600-5R M4M RL.

Dimensions et poids

Dimensions et poids
Produit
Longueur	153 mm
Largeur	129 mm
Hauteur	42,5 mm
Longueur des câbles d’entrée	0,16 m
Longueur des câbles de sortie	1,8 m

Compatibilités et conditions d’utilisation

Pour deux modules photovoltaïques de 60 cellules raccordés en série sur une entrée. Conçu pour les onduleurs SolarEdge triphasés SE15K et supérieurs, sous réserve des limites électriques et du dimensionnement de la chaîne. Chaîne de 14 à 30 optimiseurs, soit de 27 à 60 modules. Si le nombre de modules est impair, un seul optimiseur de la chaîne peut être raccordé à un seul module. Puissance maximale par chaîne : 11 250 W sur réseau triphasé courant et 12 750 W sur réseau triphasé 277/480 V. À partir de SE15K, puissance DC minimale de 11 kW. Avec SE27.6K, SE55K ou SE82.8K : jusqu’à 13 500 W par chaîne seulement si trois chaînes sont raccordées et si leur écart maximal de puissance est de 2 000 W ; puissance DC maximale indiquée de l’onduleur : 37 250 W. Sur réseau 277/480 V : jusqu’à 15 000 W par chaîne seulement avec trois chaînes par onduleur, ou par unité avec SE66.6K et SE100K, et un écart maximal de 2 000 W ; puissance DC maximale indiquée de l’onduleur : 45 000 W. Vérifier le modèle exact avant dimensionnement. P600, P650 et P730 peuvent être mélangés dans une chaîne. Ne pas les mélanger avec P850 ou P800p, ni avec P300, P370, P404, P405, P500 ou P505.

Avertissements de sécurité

La température minimale de fonctionnement est de -40 °C. La température maximale de fonctionnement est de 85 °C. L’indice de protection annoncé est IP68. Au-delà de +70 °C de température ambiante, une réduction de puissance est appliquée. Consulter la note de déclassement thermique du fabricant. Respectez les limites électriques du module, de l’optimiseur et de la chaîne. La tension de veille suppose que l’optimiseur est déconnecté de l’onduleur SolarEdge ou que l’onduleur est arrêté ; elle ne remplace pas la procédure d’isolement avant une intervention.
