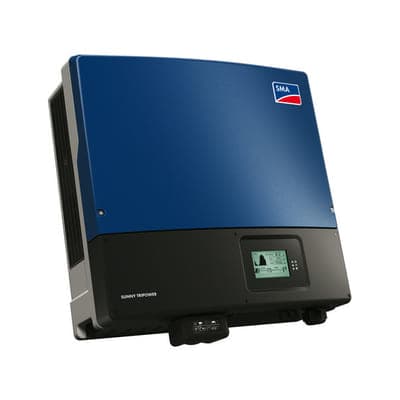

Onduleur SMA STP 25000TL-30 triphasé avec écran

Une conversion photovoltaïque pour réseau triphasé

Le Sunny Tripower STP 25000TL-30 est un onduleur de chaîne SMA destiné à convertir l’énergie des modules photovoltaïques pour une installation raccordée au réseau électrique. Son usage suppose un dimensionnement du champ solaire, des câbles et des protections adapté au projet.

Vérifier la configuration avant de choisir

La configuration présentée ici est la avec écran. La référence commerciale est STP 25000TL-30 display. Le modèle d’onduleur, la configuration affichée et les identifiants de la fiche doivent être rapprochés du matériel prévu pour le chantier. Les versions de puissance différente et les références avec écran ne doivent pas être substituées sans vérification.

Organiser les chaînes photovoltaïques

L’appareil possède 2 entrées MPP indépendantes. Pour ce modèle, la plage MPP va de 390 V à 800 V ; la tension maximale d’entrée DC est de 1000 V. Le choix du nombre de modules par chaîne doit tenir compte de leurs caractéristiques électriques, de leur orientation et des températures de calcul. La seule puissance totale des panneaux ne suffit pas à établir une compatibilité.

Prévoir la pose et la manutention

Le poids net de l’onduleur est de 61 kg. Sa largeur est de 661 mm, sa hauteur de 682 mm et sa profondeur de 264 mm, interrupteur-sectionneur DC fiché. Ces cotes décrivent le produit ; elles ne remplacent pas les dégagements de ventilation et de montage indiqués dans la notice. La fixation et le support doivent être adaptés à la charge et au lieu d’installation.

Communication et équipements optionnels

La communication SMA Speedwire/Webconnect est de série. La liaison RS485 et le parafoudre de type II sont des options : leur présence doit être vérifiée dans la configuration retenue. Il convient de prévoir l’accès réseau et les équipements de supervision en fonction du projet, sans présumer qu’un accessoire optionnel est inclus.

Protection et mise en service

Le compartiment électronique présente un indice IP65. L’onduleur intègre une protection contre l’inversion de polarité DC, un sectionneur DC et des fonctions de surveillance du réseau, de l’isolement et du courant de défaut. Ces dispositifs ne dispensent pas de prévoir les protections de l’installation ni de respecter les prescriptions locales de raccordement.

Documents et limites d’utilisation

La notice française et la déclaration de conformité UE du fabricant sont accessibles depuis cette fiche. La notice décrit les opérations de montage, de raccordement, de paramétrage et de maintenance. Cet onduleur de réseau n’est pas présenté comme une alimentation autonome de secours. Les opérations électriques et la mise en service doivent être confiées à une personne qualifiée.
