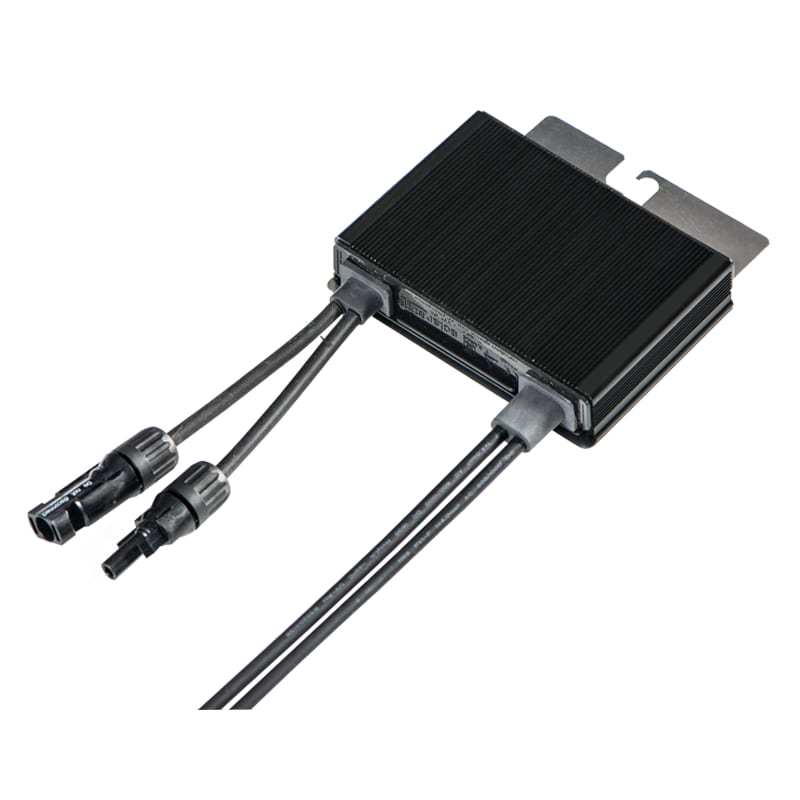

Optimiseur SolarEdge P405-5R M4M RM — entrée nominale 405 W DC
Cet optimiseur SolarEdge possède une puissance nominale DC en entrée de 405 W. Son rendement maximal est de 99,5 %. Le câble de sortie mesure 1,2 m : vérifiez le cheminement prévu et les règles de chaîne de l’onduleur.
44,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- Puissance nominale DC en entrée de 405 W ; vérifier la limite STC et la tolérance de puissance du module.
- Rendement maximal de 99,5 % et rendement pondéré de 98,8 %.
- Connecteurs MC4 avec câble d’entrée de 0,16 m et câble de sortie de 1,2 m.
- Poids de 0,845 kg avec câbles et hauteur de 49,5 mm pour préparer le montage.
- Dimensionnement propre au modèle d’onduleur SolarEdge, avec restrictions de mélange entre optimiseurs.
À quoi sert cet équipement ?
Ce modèle est conçu pour les onduleurs SolarEdge et les modules à couche mince. Avant l’achat, vérifiez les caractéristiques électriques des modules et les règles de dimensionnement applicables à votre onduleur. Pour compléter une chaîne existante, contrôlez également les références des optimiseurs déjà installés : leur association dans une même chaîne est soumise à des restrictions propres à ce modèle.
Description
Choisir un module compatible
Le SolarEdge P405-5R M4M RM possède une puissance nominale DC en entrée de 405 W. La puissance du module aux conditions STC ne doit pas dépasser 405 W. Une tolérance de puissance du module allant jusqu’à +5 % est admise. La tension maximale absolue en entrée est de 125 V, à vérifier avec la tension à vide du module à la température la plus basse prévue. La plage MPPT va de 12,5 V à 105 V. Le courant de court-circuit maximal en entrée est de 10,1 A.
Préparer le montage et le raccordement
Le boîtier mesure 129 mm de largeur, 90 mm de longueur et 49,5 mm de hauteur. Le poids est de 0,845 kg avec les câbles. Le câble d’entrée mesure 0,16 m et le câble de sortie 1,2 m. Connectique : MC4 : entrée simple ou double selon version, sortie MC4.
Distinguer fonctionnement et veille
Le rendement maximal indiqué est de 99,5 % et le rendement pondéré de 98,8 %. En fonctionnement avec un onduleur SolarEdge, le courant maximal en sortie est de 15 A et la tension maximale en sortie de 85 V. En veille, lorsque l’optimiseur est déconnecté de l’onduleur SolarEdge ou que cet onduleur est arrêté, la tension de sortie est de 1 V avec une tolérance de ±0,1 V par optimiseur.
La tension maximale autorisée du système est de 1 000 V. Les limites de nombre d’optimiseurs, de puissance des chaînes et de mélange entre modèles sont détaillées ci-dessous ; elles dépendent de l’onduleur et du réseau utilisés.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000852 |
| Marque | SolarEdge |
| Référence fabricant | P405-5R M4M RM |
| État | Neuf |
| Électricité | |
| Tension MPPT minimale | 12,5 V |
| Tension MPPT maximale | 105 V |
| Tension d'entrée maximale (courant continu) | 125 V |
| Compatibilité des optimiseurs photovoltaïques | Conçu pour les onduleurs SolarEdge et les modules à couche mince. Respecter les limites électriques et les règles de chaîne de ce modèle. P405 : vérifier la configuration simple ou double entrée de la version exacte avant raccordement |
| Tension maximale du système | 1000 V |
| Puissance nominale DC en entrée de l’optimiseur | 405 W |
| Courant de court-circuit maximal en entrée de l’optimiseur | 10,1 A |
| Tension maximale en sortie de l’optimiseur | 85 V |
| Courant maximal en sortie de l’optimiseur | 15 A |
| Tension de sortie et conditions d’arrêt | En veille, lorsque l’optimiseur est déconnecté de l’onduleur SolarEdge ou que cet onduleur est arrêté, la tension de sortie est de 1 V avec une tolérance de ±0,1 V par optimiseur |
| Performances | |
| Rendement maximal | 99,5 % |
| Rendement pondéré | 98,8 % |
| Environnement d'usage | |
| Indice de protection (IP) | IP68 |
| Température de fonctionnement minimale | -40 °C |
| Température de fonctionnement maximale | 85 °C |
| Raccordements | |
| Type de connecteur | MC4 : entrée simple ou double selon version, sortie MC4 |
| Limite de puissance du module en conditions STC | La puissance du module aux conditions STC ne doit pas dépasser 405 W. Une tolérance de puissance du module allant jusqu’à +5 % est admise |
| Restriction de mélange des optimiseurs | Ne pas mélanger les P404, P405 ou P505 avec les P300, P370, P500, P600, P650, P730, P800p ou P850 dans la même chaîne |
Informations correspondant à la référence P405-5R M4M RM.
Dimensions et poids
| Produit | |
|---|---|
| Longueur | 90 mm |
| Largeur | 129 mm |
| Hauteur | 49,5 mm |
| Poids du produit avec câbles | 0,845 kg |
| Longueur des câbles d’entrée | 0,16 m |
| Longueur des câbles de sortie | 1,2 m |
Compatibilités et conditions d’utilisation
Respecter les limites électriques et les règles de chaîne de ce modèle. P405 : vérifier la configuration simple ou double entrée de la version exacte avant raccordement. Longueur minimale : 6 optimiseurs en monophasé, 14 en triphasé (13 avec SE3K) et 14 en triphasé sur réseau 277/480 V. Maximum : 25 optimiseurs en monophasé, 50 en triphasé. Puissance maximale par chaîne : 5 700 W avec HD-Wave monophasé, 5 250 W avec monophasé, 11 250 W avec triphasé, 12 750 W sur réseau triphasé 277/480 V. Pour SE15K et au-delà, la puissance DC minimale indiquée est de 11 kW. Cas SE27.6K, SE55K et SE82.8K : jusqu’à 13 500 W par chaîne seulement si trois chaînes sont raccordées et si leur écart maximal de puissance est de 2 000 W ; puissance DC maximale de l’onduleur indiquée : 37 250 W. Vérifier le modèle exact avant dimensionnement. Ne pas mélanger les P404, P405 ou P505 avec les P300, P370, P500, P600, P650, P730, P800p ou P850 dans la même chaîne.
Avertissements de sécurité
- La température minimale de fonctionnement est de -40 °C. La température maximale de fonctionnement est de 85 °C. L’indice de protection annoncé est IP68. Respectez les limites électriques du module, de l’optimiseur et de la chaîne. La tension de veille indiquée suppose que l’optimiseur est déconnecté de l’onduleur SolarEdge ou que l’onduleur est arrêté ; elle ne remplace pas la procédure d’isolement nécessaire avant une intervention.
