Huawei

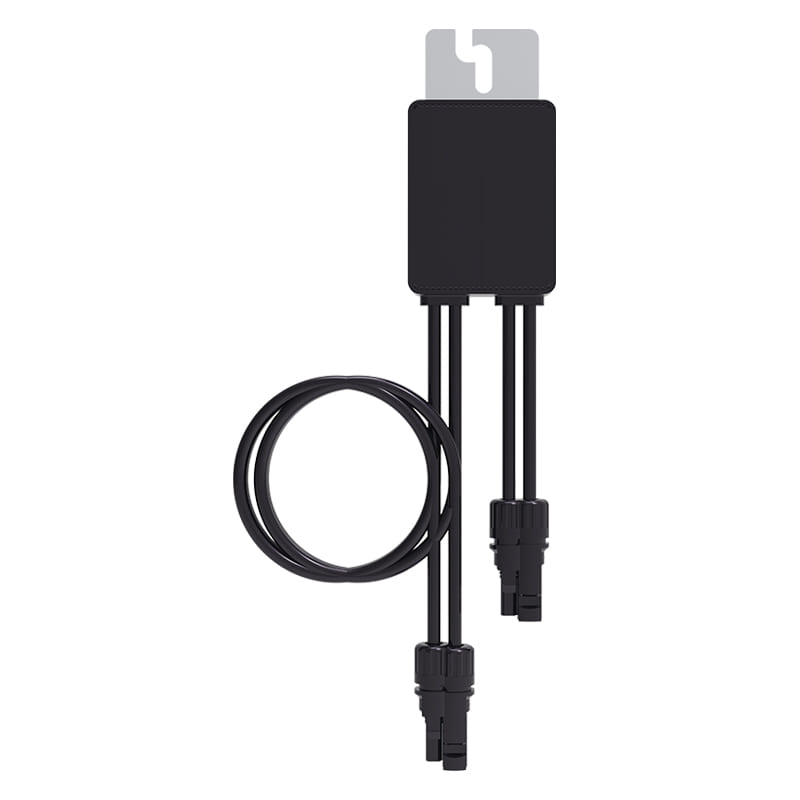

Optimiseur photovoltaïque Huawei SUN2000-600W-P, connecteur MC4
Cet optimiseur photovoltaïque Huawei est destiné à une installation solaire compatible. Sa puissance nominale DC en entrée de 600 W et sa limite de puissance du module en conditions STC sont des critères à vérifier pour choisir les modules associés.
37,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- La tension MPPT s’étend de 10 V à 80 V, pour vérifier la plage de fonctionnement avec les modules.
- Le courant de court-circuit maximal en entrée de l’optimiseur est de 14,5 A.
- Le protocole de communication MBUS est indiqué pour l’échange avec l’installation compatible.
- Le connecteur MC4 permet de vérifier la correspondance avec le câblage prévu.
À quoi sert cet équipement ?
Cet optimiseur s’adresse à un projet photovoltaïque dont l’onduleur figure parmi les modèles compatibles listés et dont les caractéristiques électriques correspondent à ses limites. Avant l’achat, vérifiez la puissance nominale du module et la règle applicable en conditions STC, ainsi que sa plage de tension MPPT et son courant de court-circuit. Tenez également compte des longueurs de câbles disponibles et vérifiez séparément la fourniture des pièces de montage proposées en option.
Description
Dimensionner le panneau et le raccordement
La puissance nominale DC en entrée est de 600 W. En conditions d’essai standard (STC), la puissance du module ne doit pas dépasser 1,05 fois la puissance d’entrée de l’optimiseur. Cette limite concerne les puissances nominales du module et de l’optimiseur.
La tension absolue maximale en entrée est de 80 V. La tension MPPT minimale est de 10 V. La tension MPPT maximale est de 80 V. Le courant maximal en sortie est de 15 A et la tension maximale en sortie est de 80 V.
Le rendement maximal est de 99,5 % et le rendement pondéré de 99,0 %. La tension de sortie est de 0 V DC lorsque l’optimiseur est déconnecté de l’onduleur ou lorsque l’onduleur est arrêté.
Préparer la pose
Le boîtier mesure 75 mm de largeur, 140 mm de hauteur et 28 mm de profondeur. Son poids avec câbles est de 0,6 kg. Les connecteurs d’entrée et de sortie sont des MC4. Les câbles d’entrée mesurent 0,15 m et les câbles de sortie 1,3 m.
Le support de montage sur cadre ou le boulon en T sont des pièces de fixation en option ; leur fourniture est à vérifier séparément.
Choisir un onduleur compatible
Comparez la référence exacte de votre onduleur avec la liste de compatibilité ci-dessous. La présence de connecteurs MC4 ne suffit pas à établir la compatibilité de l’ensemble.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000846 |
| Marque | Huawei |
| Référence fabricant | 02313TTE |
| État | Neuf |
| Électricité | |
| Tension MPPT minimale | 10 V |
| Tension MPPT maximale | 80 V |
| Tension d'entrée maximale (courant continu) | 80 V |
| Protocoles de communication | MBUS |
| Puissance nominale DC en entrée de l’optimiseur | 600 W |
| Courant de court-circuit maximal en entrée de l’optimiseur | 14,5 A |
| Tension maximale en sortie de l’optimiseur | 80 V |
| Courant maximal en sortie de l’optimiseur | 15 A |
| Tension de sortie et conditions d’arrêt | 0 V DC lorsque l’optimiseur est déconnecté de l’onduleur ou lorsque l’onduleur est arrêté |
| Performances | |
| Rendement maximal | 99,5 % |
| Rendement pondéré | 99 % |
| Environnement d'usage | |
| Indice de protection (IP) | IP68 |
| Température de fonctionnement minimale | -40 °C |
| Température de fonctionnement maximale | 85 °C |
| Raccordements | |
| Type de connecteur | MC4 |
| Limite de puissance du module en conditions STC | En conditions STC, la puissance du module ne doit pas dépasser 1,05 fois la puissance d’entrée de l’optimiseur. Cette limite concerne les puissances nominales du module et de l’optimiseur |
| Pièces de montage en option | Support de montage sur cadre ou boulon en T ; fourniture à vérifier séparément |
Informations correspondant à la référence 02313TTE.
Dimensions et poids
| Produit | |
|---|---|
| Largeur | 75 mm |
| Profondeur | 28 mm |
| Hauteur | 140 mm |
| Poids du produit avec câbles | 0,6 kg |
| Longueur des câbles d’entrée | 0,15 m |
| Longueur des câbles de sortie | 1,3 m |
Compatibilités et conditions d’utilisation
Compatibilité listée avec les onduleurs SUN2000-2KTL-L1, SUN2000-3KTL-L1, SUN2000-3.68KTL-L1, SUN2000-4KTL-L1, SUN2000-4.6KTL-L1, SUN2000-5KTL-L1, SUN2000-6KTL-L1, SUN2000-3KTL-M1, SUN2000-4KTL-M1, SUN2000-5KTL-M1, SUN2000-6KTL-M1, SUN2000-8KTL-M1, SUN2000-10KTL-M1, SUN2000-12KTL-M2, SUN2000-15KTL-M2, SUN2000-17KTL-M2, SUN2000-20KTL-M2, SUN2000-30KTL-M3, SUN2000-36KTL-M3 et SUN2000-40KTL-M3. Vérifiez que le connecteur MC4, le protocole MBUS et les caractéristiques électriques correspondent à votre installation.
Avertissements de sécurité
- Respectez la plage de température de fonctionnement, de -40 °C à 85 °C. Tenez compte de l’indice de protection IP68 pour déterminer si les conditions d’installation conviennent.
