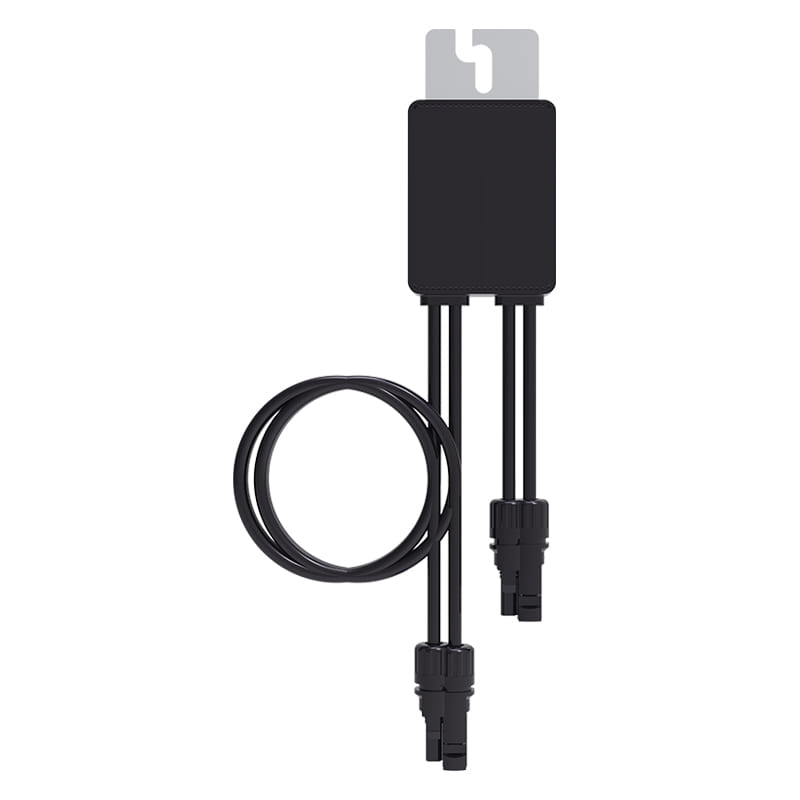

Optimiseur photovoltaïque Huawei MERC-600W-PA0

Name: Optimiseur photovoltaïque Huawei MERC-600W-PA0
Brand: Huawei
SKU: DINI-000847
Price: 39.99 EUR

Cet optimiseur s’intègre à une chaîne photovoltaïque raccordée à un onduleur compatible. Son choix dépend des caractéristiques du panneau et de la référence de l’onduleur.

39,99 € TTC

Disponible

Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire

Vérifier la livraison

Saisissez votre code postal pour connaître le tarif et le délai.

DINI ENERGY, Dardilly · Mentions légales
Votre droit de rétractation · Retours et remboursements
Garanties : vos droits et les démarches

Les points à comparer

Puissance nominale DC en entrée de 600 W, avec limites STC et tolérance du module à respecter.
Connecteurs Stäubli MC4 et deux longueurs de câble de sortie distinctes selon la polarité.
Poids de 0,65 kg avec câbles ; profondeur de 27,2 mm à prendre en compte pour le montage.
Compatibilité définie par la référence complète de l’onduleur, avec restriction de mélange entre familles d’optimiseurs.

À quoi sert cet équipement ?

Pour une installation photovoltaïque, vérifiez la compatibilité de l’onduleur avec cet optimiseur. Avant l’achat, confrontez les caractéristiques électriques du panneau aux limites d’entrée de l’optimiseur. Contrôlez aussi la référence complète de l’onduleur, plutôt que sa seule marque. Pour préparer le montage, vérifiez la connectique, l’espace disponible et le cheminement des câbles entre les modules. Choisissez les pièces de fixation correspondant au cadre ou à la structure de votre installation.

Description

Adapter le panneau à l’optimiseur

Le Huawei MERC-600W-PA0 possède une puissance nominale DC en entrée de 600 W. La puissance du panneau aux conditions STC ne doit pas dépasser cette valeur ; une tolérance de puissance de +5 % pour le panneau est également admise. Le courant de court-circuit maximal en entrée est de 16 A. La tension absolue maximale en entrée est de 80 V.

La tension MPPT minimale est de 10 V. La tension MPPT maximale est de 80 V. Le rendement maximal indiqué par le fabricant est de 99,5 %. Le rendement pondéré est de 99 %.

Préparer le raccordement et le montage

Les connecteurs d’entrée et de sortie sont des Stäubli MC4. Le câble d’entrée mesure 0,1 m. Le câble de sortie positif mesure 2,225 m. Le câble de sortie négatif mesure 0,1 m. Ces deux longueurs de sortie sont distinctes : vérifiez le cheminement prévu entre les modules.

Le boîtier mesure 73,8 mm de largeur, 145 mm de hauteur et 27,2 mm de profondeur. Son poids est de 0,65 kg avec les câbles. Le support pour cadre de module ou le boulon en T sont des pièces de montage optionnelles ; leur fourniture doit être vérifiée séparément.

Distinguer fonctionnement, veille et protection

La tension maximale en sortie est de 80 V. Le courant maximal en sortie est de 16 A. En veille, la tension de sortie par optimiseur est de 1 V. La communication emploie le protocole MBUS.

Lorsqu’un optimiseur de la chaîne tombe en panne, le bypass le contourne s’il est raccordé à un onduleur en fonctionnement. Entre 70 °C et 85 °C, une protection contre la surchauffe peut arrêter l’appareil ; celui-ci peut reprendre automatiquement son fonctionnement après la baisse de température. L’indice de protection annoncé est IP68.

Caractéristiques techniques

Optimiseur photovoltaïque Huawei MERC-600W-PA0
Identification
Référence DINI ENERGY	DINI-000847
Marque	Huawei
Référence fabricant	02314NYD
État	Neuf
Électricité
Tension MPPT minimale	10 V
Tension MPPT maximale	80 V
Tension d'entrée maximale (courant continu)	80 V
Protocoles de communication	MBUS
Protections intégrées	Lorsqu’un optimiseur de la chaîne photovoltaïque tombe en panne, il est contourné par le bypass s’il est raccordé à un onduleur en fonctionnement
Puissance nominale DC en entrée de l’optimiseur	600 W
Courant de court-circuit maximal en entrée de l’optimiseur	16 A
Tension maximale en sortie de l’optimiseur	80 V
Courant maximal en sortie de l’optimiseur	16 A
Tension de sortie de l’optimiseur en veille	1 V
Performances
Rendement maximal	99,5 %
Rendement pondéré	99 %
Environnement d'usage
Indice de protection (IP)	IP68
Température de fonctionnement minimale	-40 °C
Température de fonctionnement maximale	85 °C
Raccordements
Type de connecteur	Stäubli MC4
Limite de puissance du module en conditions STC	La puissance maximale du panneau aux conditions STC ne doit pas dépasser 600 W, soit la valeur assignée à l’entrée de l’optimiseur. Une tolérance de puissance du panneau allant jusqu’à +5 % est admise
Pièces de montage en option	Support pour cadre de module ou boulon en T, pour cadre de module photovoltaïque ou structure en profilé aluminium extrudé. Pièces optionnelles : leur fourniture est à vérifier séparément
Comportement thermique de l’optimiseur	Entre 70 °C et 85 °C, l’optimiseur peut s’arrêter par protection contre la surchauffe. Il peut reprendre automatiquement son fonctionnement après la baisse de température
Restriction de mélange des optimiseurs	Ne pas mélanger sous le même Smart Energy/PV Controller les familles SUN2000-450W-P2 et SUN2000-600W-P, MERC-600W-PA0, et MERC-1100W-P et MERC-1300W-P

Informations correspondant à la référence 02314NYD.

Dimensions et poids

Dimensions et poids
Produit
Largeur	73,8 mm
Profondeur	27,2 mm
Hauteur	145 mm
Poids du produit avec câbles	0,65 kg
Longueur des câbles d’entrée	0,1 m
Longueur du câble de sortie positif	2,225 m
Longueur du câble de sortie négatif	0,1 m

Compatibilités et conditions d’utilisation

Les références compatibles sont données avec leur préfixe à ajouter à chaque suffixe : SUN2000- (suffixes) : 2KTL-L1, 3KTL-L1, 3.68KTL-L1, 4KTL-L1, 4.6KTL-L1, 5KTL-L1, 6KTL-L1, 3K-LB0, 3.68K-LB0, 4K-LB0, 4.6K-LB0, 5K-LB0, 6K-LB0, 8K-LC0, 10K-LC0, 3KTL-M1, 4KTL-M1, 5KTL-M1, 6KTL-M1, 8KTL-M1, 10KTL-M1, 10KTL-BEM1, 5K-MAP0, 6K-MAP0, 8K-MAP0, 10K-MAP0, 12K-MAP0, 10K-MAP0-BE, 12K-MB0, 15K-MB0, 17K-MB0, 20K-MB0, 25K-MB0 ; SUN5000- (suffixes) : 3K-LB0, 6K-LB0, 8K-MAP0, 12K-MAP0, 17K-MB0, 25K-MB0. Pour les références compatibles L1, LC0 et LB0 listées : de 4 à 20 optimiseurs par chaîne, avec une puissance DC de chaîne limitée à 6 000 W. Pour les références M1 et BEM1 listées : de 6 à 35 optimiseurs et une limite de 10 000 W. Pour les références MAP0 et MB0 listées dans le tableau de dimensionnement : de 6 à 35 optimiseurs et une limite de 12 000 W. Ces limites dépendent de l’onduleur exact ; le modèle MAP0-BE ne possède pas de colonne de dimensionnement dédiée dans cette fiche.

Avertissements de sécurité

La température minimale de fonctionnement est de -40 °C. La température maximale de fonctionnement est de 85 °C, avec possibilité d’arrêt thermique entre 70 °C et 85 °C. Respectez les limites électriques du panneau et de la chaîne. Ne pas mélanger sous le même Smart Energy/PV Controller les familles SUN2000-450W-P2 et SUN2000-600W-P, MERC-600W-PA0, et MERC-1100W-P et MERC-1300W-P. Le bypass en cas de panne suppose un onduleur en fonctionnement. La tension de veille annoncée ne remplace pas la procédure d’isolement prévue pour intervenir sur l’installation.
