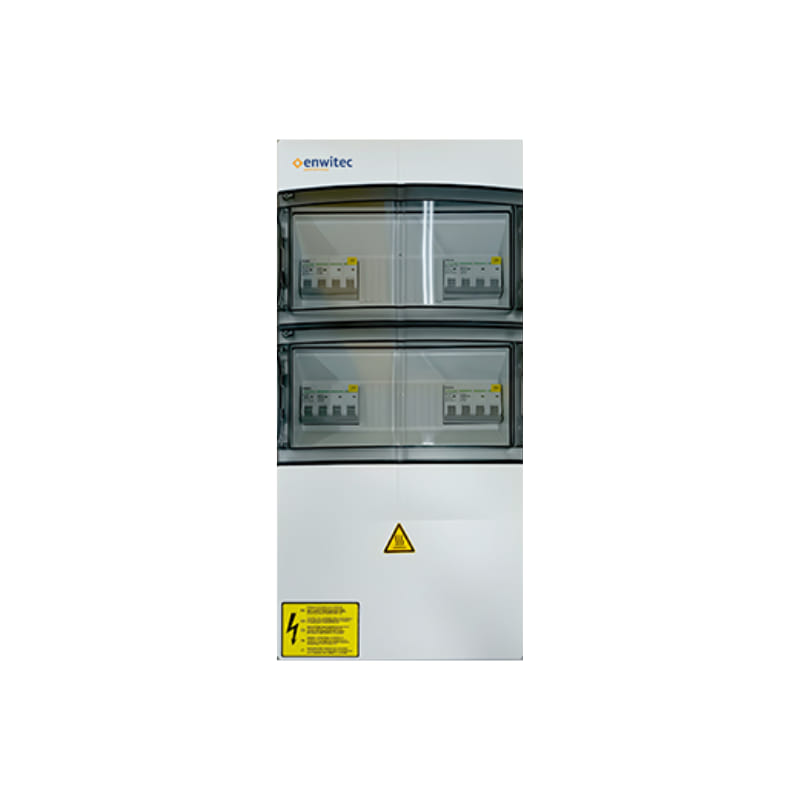

Coffret de protection batterie enwitec 10019915 pour BYD Premium HVS

Usage et limites

Le coffret enwitec BATBREAKER 10019915 est une boîte de raccordement pour au maximum 3 unités de stockage BYD Premium HVS ou HVS+ en parallèle et un chargeur/onduleur. Sa tension nominale est de 1 000 V DC. Le courant permanent recommandé de charge ou de décharge de 25 A ne doit pas être dépassé. Les disjoncteurs de courbe K sont répartis en un K32 côté chargeur et 3 K32 côté batteries. Le courant maximal de court-circuit commutable est inférieur ou égal à 10 kA. Pour tout autre système, consultez le fabricant du système et/ou du chargeur/onduleur afin de confirmer l’adéquation du calibre et de la courbe de déclenchement avant utilisation.

Installation et raccordement

Le coffret enwitec BATBREAKER 10019915 se fixe au mur, à l’intérieur ; la fiche exclut l’usage extérieur, y compris dans un endroit protégé. Prévoir au minimum 200 mm au-dessus, au-dessous et sur les côtés, ainsi que 800 mm devant. Les dimensions largeur × hauteur × profondeur sont de 315 × 600 × 155 mm, hors presse-étoupes, et le poids indiqué par le fabricant est d’environ 6,5 kg. Le boîtier en polyester renforcé de fibres de verre possède un couvercle rabattable.

Les raccordements batteries et chargeur du coffret enwitec BATBREAKER 10019915 utilisent des bornes à ressort et des presse-étoupes M16 pour câbles de diamètre extérieur 5 à 10 mm. Les conducteurs cuivre souples avec embout et les conducteurs monobrins admettent une section de 0,5 à 16 mm² ; les conducteurs souples sans embout admettent 0,5 à 25 mm². La longueur maximale des câbles est à déterminer selon les instructions du fabricant. Le schéma et les consignes d’installation fournis doivent être suivis pour le câblage et la préparation des conducteurs.

Conditions d’environnement et contenu

Le coffret enwitec BATBREAKER 10019915 fonctionne de −20 à +35 °C, avec une humidité de 5 à 70 % sans condensation et jusqu’à 2 000 m d’altitude. Le degré de pollution admis est 2, l’indice de protection IP30 et la classe de protection contre les chocs électriques II selon EN 61140. Pour le transport et le stockage, la plage est de −20 à +55 °C, avec 70 °C pendant 24 heures. La fiche déclare la conformité RoHS selon 2011/65/UE.

La fourniture fabricant du coffret enwitec BATBREAKER 10019915 comprend un BATBREAKER, un guide d’installation, un schéma électrique, un jeu de capuchons pour les vis de fixation, 8 presse-étoupes M16, 2 contre-écrous M16, 6 contre-écrous M20 et 6 réducteurs KRM 20/16. Les batteries et le chargeur/onduleur ne figurent pas dans cette fourniture.

Questions avant l'achat

Quel type de connecteur utilise le coffret ?

Le raccordement utilise des bornes à ressort.
