Onduleur SolarEdge SE4000H-RW000BNN4 HD-Wave SetApp monophasé

Un onduleur monophasé à configuration SetApp

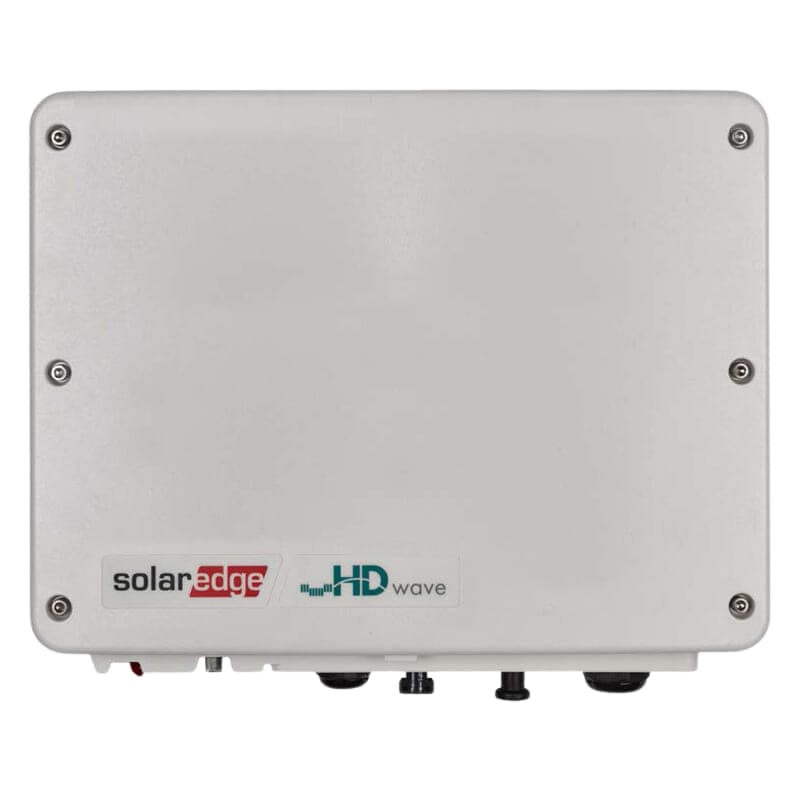

Le SolarEdge SE4000H, référence fabricant SE4000H-RW000BNN4, convertit le courant continu des modules photovoltaïques équipés d’optimiseurs compatibles en courant alternatif pour un raccordement monophasé. Cette offre correspond à la génération HD-Wave configurée avec SetApp. Le boîtier de gamme présenté sur la photographie ne possède pas d’écran LCD. Lors d’un remplacement, vérifiez la référence complète et l’interface de mise en service : le seul nom court du modèle ne suffit pas à distinguer toutes les générations commercialisées.

Comparer la puissance et le réseau

Les voltampères décrivent une puissance apparente et ne doivent pas être assimilés automatiquement à une puissance active en watts. La tension nominale de sortie retenue pour la France est de 230 V entre phase et neutre, à la fréquence nominale de 50 Hz. Le dimensionnement des câbles, des protections et du raccordement relève du professionnel en fonction du réseau et des règles applicables.

Préparer les chaînes à optimiseurs

Dans cette architecture, les optimiseurs réalisent le suivi du point de puissance maximale au niveau des modules. La tension continue reçue par l’onduleur est régulée : sa tension DC nominale est de 380 V et sa limite maximale DC de 480 V. Ces deux valeurs ne forment pas une plage MPPT central. Le nombre de connecteurs ne permet pas non plus de déduire un nombre de MPPT indépendants. Les références d’optimiseurs, leurs connecteurs, les modules et les longueurs de chaînes doivent être validés ensemble, avec les outils et documents du constructeur.

Organiser la mise en service

SetApp assure l’activation et la configuration locale de cette génération depuis un appareil mobile compatible. Le professionnel prépare l’application et son accès avant l’intervention, puis suit les étapes de la notice pour le réglage pays, l’appairage des optimiseurs et les contrôles de fonctionnement. L’accès local ne signifie pas que l’onduleur est connecté à Internet. Il reste nécessaire de vérifier les états, les éventuels messages d’erreur et la transmission des données une fois l’installation mise en service.

Choisir la communication

RS485 et Ethernet ; Wi-Fi, ZigBee et cellulaire optionnels. Liaison locale SetApp pour la mise en service distincte de la connexion Internet de supervision. La solution doit être choisie selon le réseau présent sur place et les accessoires réellement commandés. Le Wi-Fi utilisé pour configurer l’appareil et la liaison servant à transmettre les données de supervision répondent à des fonctions différentes. L’accès à une plateforme distante dépend notamment d’une connexion adaptée, de sa configuration et du service utilisé. Aucune option radio ou souscription cellulaire supplémentaire n’est annoncée incluse dans cette offre.

Vérifier l’emplacement et la manutention

Le boîtier mesure 280 mm de hauteur, 370 mm de largeur et 142 mm de profondeur. Sa masse nette est de 9 kg, hors emballage. Ces données permettent de préparer le support et la manutention ; les dégagements de montage demandés dans la notice s’ajoutent aux dimensions du boîtier. L’indice IP65 concerne l’appareil correctement fermé et raccordé. Le lieu d’installation doit aussi respecter les contraintes de température, de ventilation, d’exposition et d’accès pour la maintenance prévues par le fabricant.

Interpréter les rendements

Le rendement maximal de conversion annoncé est de 99,2 %. Le rendement européen pondéré de ce modèle est de 98,8 %. Ces valeurs servent à comparer les caractéristiques de l’onduleur dans les conditions de mesure du constructeur. Elles ne constituent pas une promesse de production annuelle. L’ensoleillement, les orientations, les modules, les pertes électriques et la configuration des chaînes participent au résultat de l’installation complète.

Prévoir les protections et les interventions

La surveillance du réseau, la protection anti-îlotage et les protections DC décrites dans le tableau technique sont intégrées. Elles ne dispensent ni de la mise à la terre ni des dispositifs externes adaptés. Installation, raccordement, ouverture et maintenance doivent être réalisés par un professionnel qualifié. Après coupure des sources, il respecte le délai de décharge et la procédure de consignation indiqués dans la notice. Certaines surfaces peuvent être chaudes. Aucun fonctionnement autonome de secours ni compatibilité universelle avec une batterie n’est annoncé pour cette offre.

Identifier l’offre et conserver ses documents

L’offre concerne l’onduleur SE4000H-RW000BNN4. Les modules photovoltaïques, optimiseurs externes, batterie, accessoires optionnels et travaux ne sont pas annoncés inclus. La photo représente le boîtier de gamme, pas une installation complète. La fiche technique jointe correspond à la configuration documentée ; la notice de famille SetApp fournit les consignes de montage et de mise en service. La déclaration UE du fabricant figure également dans les documents. Ces pièces doivent être conservées avec le schéma de l’installation et les références des autres composants. Elles ne remplacent pas les formalités de raccordement ni la vérification du système complet.
