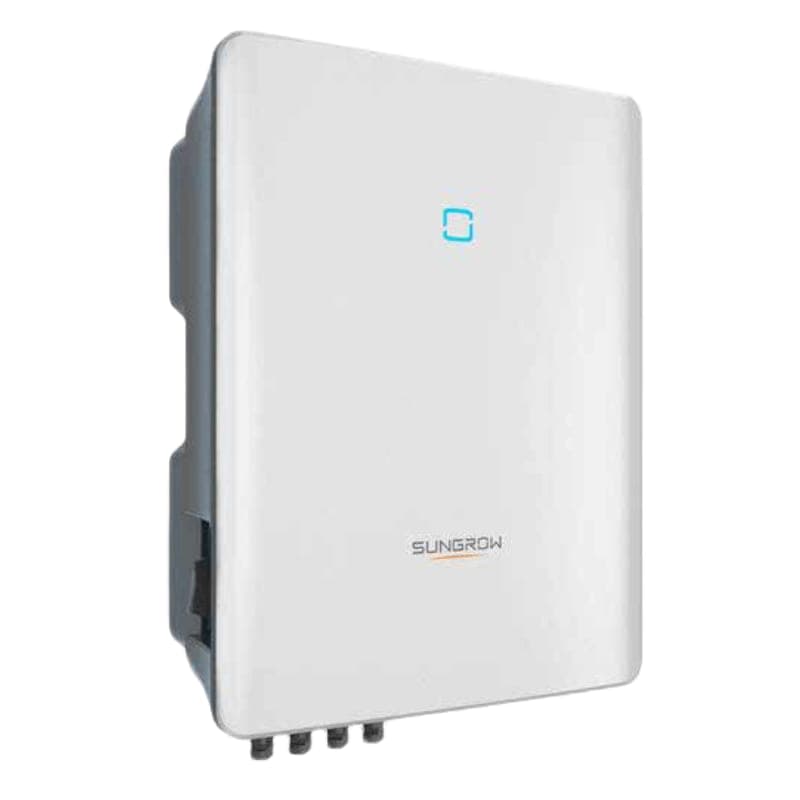

Onduleur réseau Sungrow SG20RT-V115 — 20000 W nominaux triphasé

Choisir la référence pour son raccordement

Le Sungrow SG20RT-V115 est un onduleur réseau triphasé dont la puissance active nominale de sortie est de 20000 W. Il transforme la production des panneaux photovoltaïques en courant alternatif adapté au réseau. Sa version commerciale complète doit être conservée dans le dossier technique pour choisir les accessoires et les réglages appropriés.

Sur le réseau français, la tension nominale entre phases est de 400 V à une fréquence nominale de 50 Hz. La puissance nominale de conversion ne doit pas être confondue avec la puissance crête des panneaux, la puissance apparente maximale ou une capacité de stockage. Le raccordement et le dimensionnement des panneaux doivent rester cohérents avec les limites de l’appareil.

Répartir les chaînes photovoltaïques

Le modèle possède 2 trackers MPPT. La limite basse de la plage MPPT est de 160 V minimum et la limite haute de 1000 V maximum. La tension d’entrée DC absolue maximale est de 1100 V.

Pour cette gamme réseau, la zone de tension située au-dessus de la plage MPPT correspond à la mise en veille. Les conditions relatives aux connecteurs figurent dans la note de la fiche technique. La limite absolue ne doit pas être utilisée comme une tension normale de travail ; vérifier notamment la tension à vide par temps froid.

Le nombre de trackers ne correspond pas nécessairement au nombre de connecteurs de panneaux. Les courants admissibles, la répartition des chaînes et les orientations se contrôlent pour la référence exacte dans la documentation. Des panneaux présentant des comportements différents ne doivent pas être regroupés uniquement parce que les connecteurs peuvent s’assembler.

Définir le rôle de cet onduleur réseau

Cette référence est un onduleur de chaîne raccordé au réseau. Elle ne dispose pas de l’interface de stockage d’un onduleur hybride. Les entrées photovoltaïques sont prévues pour des chaînes de panneaux et ne doivent pas recevoir une batterie.

En cas de coupure du réseau, la fonction de surveillance empêche l’injection dans un réseau hors tension. Pour un besoin de stockage ou de secours, prévoir une architecture distincte et les équipements compatibles, dimensionnés par l’installateur. La production photovoltaïque disponible au soleil ne suffit pas, à elle seule, à garantir une alimentation pendant une coupure.

Prévoir le support et les dégagements

L’appareil mesure 370 mm de largeur, 480 mm de hauteur et 195 mm de profondeur. Son poids net est de 21 kg. Ces données concernent l’onduleur et permettent de préparer sa manutention et son support ; elles ne représentent pas les dimensions d’un système complet.

Le refroidissement repose sur la ventilation forcée. Le boîtier bénéficie de l’indice IP65, dans les conditions de montage prévues par le fabricant. Réserver les distances de ventilation et un accès aux connexions et à la maintenance, puis choisir un emplacement conforme aux contraintes de température et d’exposition de la notice.

Lire les performances et prévoir le suivi

Le rendement maximal annoncé est de 98,5 % et le rendement européen pondéré de 98,1 %. Ces caractéristiques de conversion ne constituent ni une prévision de production, ni un engagement d’économies. L’exposition des panneaux, la température, le câblage et le fonctionnement réel influencent le résultat de l’installation.

Les interfaces documentées sont : WLAN, Ethernet, RS485 et entrées/sorties de commande. Le fonctionnement des communications suppose une configuration adaptée ; les accessoires et les services se vérifient selon la version choisie. Les protections de l’onduleur ne remplacent pas les protections externes et les règles de raccordement prescrites.

Équipement proposé et dossier d’installation

L’offre concerne l’onduleur. Les panneaux, la batterie, l’étude, la pose et la mise en service sont à prévoir séparément. Consulter les documents originaux Sungrow associés à la fiche, en rapprochant le type constructeur et la version commerciale. Le professionnel chargé du chantier vérifie les limites électriques, la compatibilité des équipements, les réglages du réseau et les procédures de sécurité avant la mise en service.
