Onduleur SolarEdge SE12.5K-RW0T0BNN4 SetApp triphasé

Un onduleur triphasé à configuration SetApp

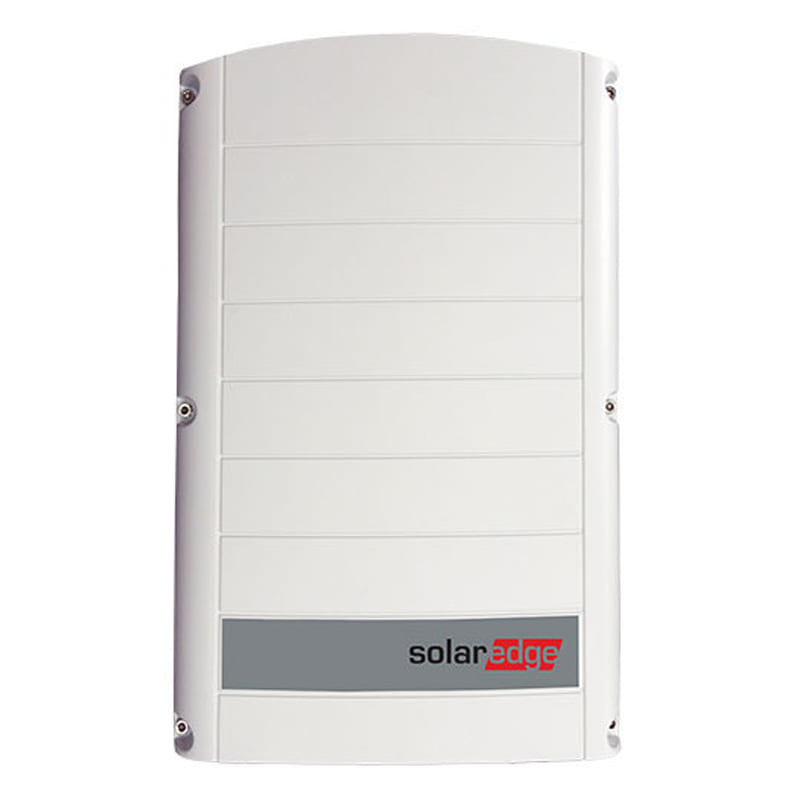

Le SolarEdge SE12.5K-RW0T0BNN4, référence fabricant SE12.5K-RW0T0BNN4, convertit le courant continu des modules photovoltaïques équipés d’optimiseurs compatibles en courant alternatif pour un raccordement triphasé. Cette offre correspond à la génération configurée avec SetApp. Le boîtier de gamme présenté sur la photographie ne possède pas d’écran LCD. Lors d’un remplacement, vérifiez la référence complète et l’interface de mise en service : le seul nom court du modèle ne suffit pas à distinguer toutes les générations commercialisées.

Comparer la puissance et le réseau

Les voltampères décrivent une puissance apparente et ne doivent pas être assimilés automatiquement à une puissance active en watts. La tension nominale de sortie retenue pour la France est de 400 V entre phases, à la fréquence nominale de 50 Hz. Le dimensionnement des câbles, des protections et du raccordement relève du professionnel en fonction du réseau et des règles applicables.

Préparer les chaînes à optimiseurs

Dans cette architecture, les optimiseurs réalisent le suivi du point de puissance maximale au niveau des modules. La tension continue reçue par l’onduleur est régulée : sa tension DC nominale est de 750 V et sa limite maximale DC de 1000 V. Ces deux valeurs ne forment pas une plage MPPT central. Le nombre de connecteurs ne permet pas non plus de déduire un nombre de MPPT indépendants. Les références d’optimiseurs, leurs connecteurs, les modules et les longueurs de chaînes doivent être validés ensemble, avec les outils et documents du constructeur.

Organiser la mise en service

SetApp assure l’activation et la configuration locale de cette génération depuis un appareil mobile compatible. Le professionnel prépare l’application et son accès avant l’intervention, puis suit les étapes de la notice pour le réglage pays, l’appairage des optimiseurs et les contrôles de fonctionnement. L’accès local ne signifie pas que l’onduleur est connecté à Internet. Il reste nécessaire de vérifier les états, les éventuels messages d’erreur et la transmission des données une fois l’installation mise en service.

Choisir la communication

Ethernet et deux interfaces RS485 ; Wi-Fi avec antenne externe requise. ZigBee et cellulaire optionnels. Liaison locale SetApp distincte de la connexion Internet de supervision. La solution doit être choisie selon le réseau présent sur place et les accessoires réellement commandés. Le Wi-Fi utilisé pour configurer l’appareil et la liaison servant à transmettre les données de supervision répondent à des fonctions différentes. L’accès à une plateforme distante dépend notamment d’une connexion adaptée, de sa configuration et du service utilisé. Aucune option radio ou souscription cellulaire supplémentaire n’est annoncée incluse dans cette offre.

Vérifier l’emplacement et la manutention

Le boîtier mesure 540 mm de hauteur, 315 mm de largeur et 260 mm de profondeur. Sa masse nette est de 33,2 kg, hors emballage. Ces données permettent de préparer le support et la manutention ; les dégagements de montage demandés dans la notice s’ajoutent aux dimensions du boîtier. L’indice IP65 concerne l’appareil correctement fermé et raccordé. Le lieu d’installation doit aussi respecter les contraintes de température, de ventilation, d’exposition et d’accès pour la maintenance prévues par le fabricant.

Interpréter les rendements

Le rendement maximal de conversion annoncé est de 98 %. Le rendement européen pondéré de ce modèle est de 97,7 %. Ces valeurs servent à comparer les caractéristiques de l’onduleur dans les conditions de mesure du constructeur. Elles ne constituent pas une promesse de production annuelle. L’ensoleillement, les orientations, les modules, les pertes électriques et la configuration des chaînes participent au résultat de l’installation complète.

Prévoir les protections et les interventions

La surveillance du réseau, la protection anti-îlotage et les protections DC décrites dans le tableau technique sont intégrées. Elles ne dispensent ni de la mise à la terre ni des dispositifs externes adaptés. Installation, raccordement, ouverture et maintenance doivent être réalisés par un professionnel qualifié. Après coupure des sources, il respecte le délai de décharge et la procédure de consignation indiqués dans la notice. Certaines surfaces peuvent être chaudes. Aucun fonctionnement autonome de secours ni compatibilité universelle avec une batterie n’est annoncé pour cette offre.

Identifier l’offre et conserver ses documents

L’offre concerne l’onduleur SE12.5K-RW0T0BNN4. Les modules photovoltaïques, optimiseurs externes, batterie, accessoires optionnels et travaux ne sont pas annoncés inclus. La photo représente le boîtier de gamme, pas une installation complète. La fiche technique jointe correspond à la configuration documentée ; la notice de famille SetApp fournit les consignes de montage et de mise en service. La déclaration UE du fabricant figure également dans les documents. Ces pièces doivent être conservées avec le schéma de l’installation et les références des autres composants. Elles ne remplacent pas les formalités de raccordement ni la vérification du système complet.
