Onduleur hybride SolarEdge SE10K-RWB48BFN4

Un Home Hub triphasé pour un projet solaire avec stockage

Le SolarEdge SE10K-RWB48BFN4 appartient à la gamme Home Hub triphasée. Il assure la conversion de la production photovoltaïque et les échanges avec une batterie externe compatible. Son architecture associe l’onduleur à des optimiseurs de puissance placés au niveau des modules photovoltaïques. Cette offre porte sur l’onduleur ; elle ne constitue ni une installation complète, ni un ensemble comprenant automatiquement une batterie, des panneaux ou une interface de secours.

Comparer la bonne puissance

La puissance apparente nominale AC totale documentée par le fabricant est de 10000 VA. Cette grandeur est exprimée en voltampères et ne doit pas être confondue avec une puissance active en watts. Pour choisir l’appareil, rapprochez les caractéristiques électriques des circuits à alimenter, du réseau, du stockage et des limites de réglage. Les tableaux techniques et la fiche constructeur permettent de distinguer la conversion côté réseau, l’entrée photovoltaïque et l’interface de batterie.

Une entrée photovoltaïque à optimiseurs externes

Le suivi du point de puissance maximale est effectué au niveau des optimiseurs compatibles. Le nombre de connecteurs DC de l’onduleur ne représente donc pas un nombre de MPPT intégrés. Les modules photovoltaïques doivent être raccordés aux optimiseurs prévus pour cette architecture. Leur sélection dépend notamment des caractéristiques électriques des modules, du câblage, des connecteurs et des règles d’association du fabricant. SolarEdge Designer et les fiches des optimiseurs servent à vérifier les chaînes du projet ; l’intitulé de la gamme ne garantit pas une compatibilité universelle.

Préparer la batterie et les équipements de pilotage

La batterie est externe et doit appartenir aux solutions admises pour cette référence et sa version logicielle. Une plage de tension compatible ne suffit pas à valider une association : les communications, la gestion du stockage et les instructions de mise en service doivent également correspondre. La documentation technique fournie mentionne la famille de batteries SolarEdge Home Battery compatible. Le stockage effectivement retenu et ses accessoires doivent être vérifiés avant raccordement. L’autonomie dépend de la capacité utile installée, du niveau de charge et des consommations ; elle n’est pas déterminée par le seul onduleur.

Concevoir la fonction de secours

Le fonctionnement en secours demande les équipements externes, le câblage et le logiciel requis par SolarEdge. Une interface de secours compatible et une installation correctement conçue sont nécessaires. L’achat de cet appareil seul ne signifie pas que l’ensemble du bâtiment sera automatiquement alimenté en cas de coupure. L’installateur doit définir les circuits prioritaires, vérifier les charges de démarrage et prévoir l’isolement approprié du réseau public. Les schémas constructeur distinguent les usages avec stockage des architectures de secours.

Communication et mise en service

Le Home Hub dispose d’interfaces de communication pour les équipements et la supervision prévus par le fabricant. Ethernet, RS485 et SolarEdge Home Network sont décrits dans la fiche technique ; l’interface de batterie utilise CAN. Les options de communication supplémentaires doivent être identifiées séparément, sans supposer qu’un accessoire Wi-Fi est inclus. La disponibilité de la supervision dépend aussi du raccordement réseau, des paramètres du site et des services utilisés.

Implantation, pose et précautions

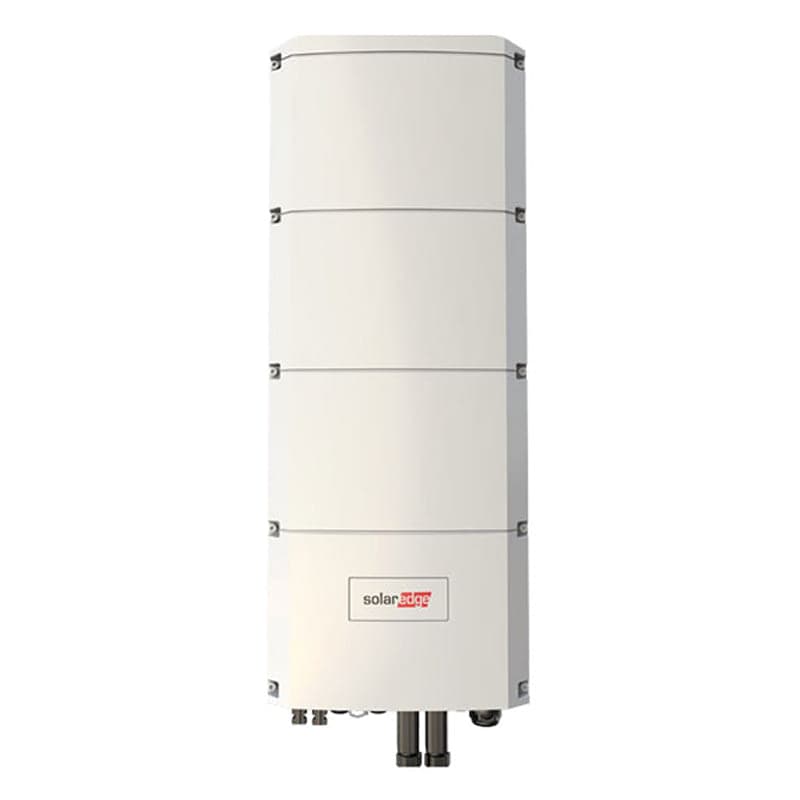

Le boîtier mesure 317 mm de largeur, 907 mm de hauteur et 192 mm de profondeur. Sa masse nette est de 37 kg, hors emballage. Tenez compte de ces dimensions et de cette masse avant de choisir l’emplacement. Le mur, le support et la manutention doivent être adaptés au matériel. L’indice IP65 concerne l’appareil installé conformément aux instructions ; les raccordements et dégagements de ventilation restent à respecter. Le guide rapide présente le montage mural et les points d’attention, tandis que la notice complète détaille la préparation et les vérifications. Les travaux électriques doivent être réalisés par un professionnel qualifié, après consignation des sources AC, photovoltaïques et batterie.

Identifier le contenu de l’offre

La référence commerciale de cette offre est SE10K-RWB48BFN4. Le guide rapide de la gamme décrit le support mural et les accessoires de raccordement livrés avec l’onduleur. Les panneaux, optimiseurs, batterie, interface de secours, protections externes et travaux ne sont pas annoncés inclus. Vérifiez les accessoires nécessaires au schéma choisi avant la commande et contrôlez le contenu reçu à partir de la nomenclature correspondant à la référence. Une illustration du boîtier ne constitue pas une photographie contractuelle de tous les équipements du projet.

Documents et suivi de l’installation

La fiche technique, le guide rapide français, le guide d’installation européen en anglais et la déclaration UE accompagnent cette fiche. Le guide rapide complète la notice, sans la remplacer. Conservez ces documents avec le schéma, les réglages et les références des autres appareils. La déclaration de conformité du matériel ne vaut pas autorisation de raccordement de l’installation : le professionnel vérifie les règles du pays et celles du gestionnaire de réseau. Pour une intervention ultérieure, préparez la référence exacte et les informations relevées lors de la mise en service.
