Onduleur de chaîne KOSTAL PIKO CI 50 triphasé, puissance nominale 50000 W

Un onduleur de chaîne triphasé pour les projets de moyenne puissance

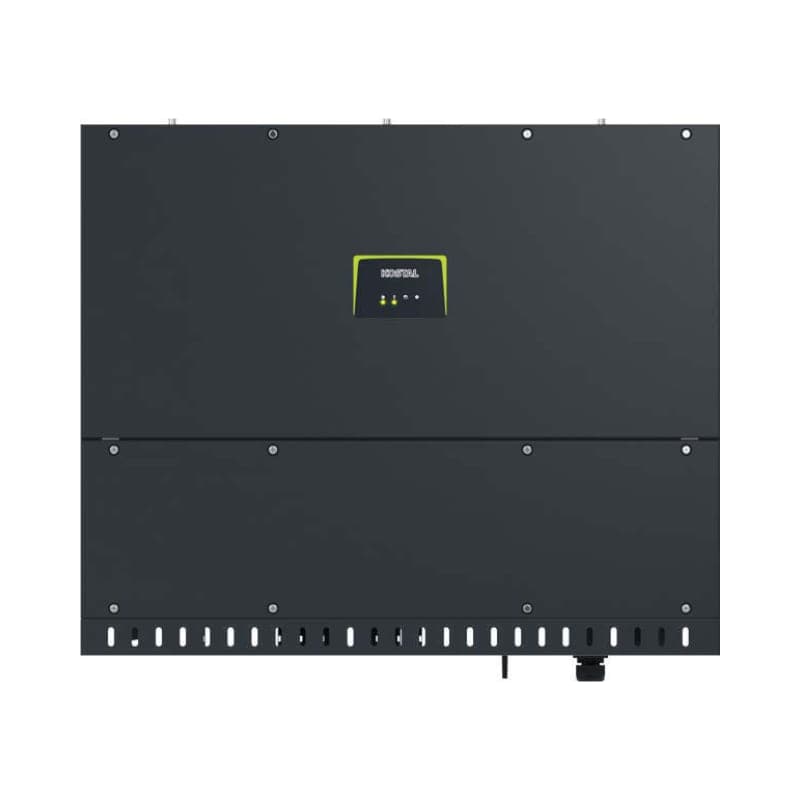

Le KOSTAL PIKO CI 50, référence fabricant 10534084, est un onduleur photovoltaïque de chaîne prévu pour un raccordement au réseau triphasé avec neutre. La fiche technique du fabricant le décrit comme un appareil sans transformateur, donc sans séparation galvanique, dont les entrées continues sont réparties entre des suiveurs MPPT indépendants. Sa puissance active nominale est de 50000 W, valeur donnée à facteur de puissance unitaire. La fiche ne décrit aucune entrée batterie : cet appareil ne doit pas être confondu avec un onduleur hybride. L’offre porte sur l’onduleur ; les modules, les câbles, les protections extérieures et les travaux d’installation ne sont pas annoncés inclus.

Raccordement au réseau et caractéristiques de sortie

Côté alternatif, la fiche indique un raccordement triphasé avec neutre à 400 V et une fréquence de 50 Hz. Le courant de sortie assigné est de 83 A. Ces valeurs ne remplacent ni l’étude du point de livraison, ni l’accord du gestionnaire de réseau. Le tableau technique donne également une plage de réglage du facteur de puissance et une consommation de veille nocturne. Il précise enfin le calibre maximal de la protection placée sur la sortie, ainsi que les plages de diamètre et de section du câble alternatif, que l’installateur respecte pour choisir les protections.

Entrées continues et suivi du point de puissance maximale

L’appareil compte quatre suiveurs MPPT indépendants. Chacun suit son propre groupe de modules, ce qui laisse de la latitude lorsque les chaînes n’ont ni la même orientation ni la même longueur. À la puissance nominale, la plage de suivi indiquée par le fabricant va de 540 à 800 V. La fiche donne aussi une plage de travail plus large, une tension de démarrage et une tension de travail maximale, distinctes de la plage précédente. La tension d’entrée maximale est de 1100 V ; elle ne doit jamais être dépassée, y compris par temps froid, quand la tension des modules augmente. Les connecteurs continus sont de type Amphenol H4, et le fabricant indique un courant maximal par connecteur continu et par suiveur. Il évoque aussi une surcharge du générateur par rapport à la puissance alternative : ce dimensionnement doit être justifié par une étude.

Rendement annoncé

Le rendement maximal annoncé est de 98,3 %, et le rendement européen est de 98,1 %. Le premier est la valeur la plus haute de la courbe fournie par le fabricant ; le second pondère plusieurs niveaux de charge. La fiche présente aussi la courbe de rendement en fonction de la puissance de sortie, pour plusieurs tensions de suivi. Ces valeurs décrivent la conversion de l’onduleur dans les conditions de mesure du fabricant. Elles ne constituent ni une prévision de production annuelle ni un engagement de résultat pour l’installation, qui dépend aussi de l’orientation des modules, des ombrages, de la température et du réseau.

Dimensions, masse et conditions de pose

Le boîtier mesure 710 mm de hauteur, 855 mm de largeur et 285 mm de profondeur. Sa masse nette est de 83 kg : le support, le levage et la manutention doivent être prévus en conséquence. L’indice de protection est IP65, que la fiche associe à un usage extérieur, sous réserve des conditions de montage du fabricant. La fiche indique aussi une plage de température ambiante dont la valeur maximale est de 60 °C. Le refroidissement repose sur des ventilateurs régulés : les dégagements prescrits autour du boîtier doivent rester libres. La fiche mentionne également une altitude maximale d’installation et une plage d’humidité relative.

Communication et supervision

Deux ports Ethernet (RJ45) équipés d’un commutateur intégré permettent un chaînage en guirlande des appareils. Un bus RS485 est fourni en série, et quatre entrées numériques complètent les interfaces. La fiche mentionne un enregistreur de données intégré, une gestion de l’injection pour la commercialisation directe de l’énergie et une compatibilité avec de nombreux régulateurs de centrale. Aucun protocole applicatif n’étant nommé dans ce document, vérifiez auprès du fabricant la compatibilité avec le système de supervision prévu avant de commander. Aucune passerelle ni aucun abonnement n’est annoncé inclus.

Protections intégrées et mise en œuvre
