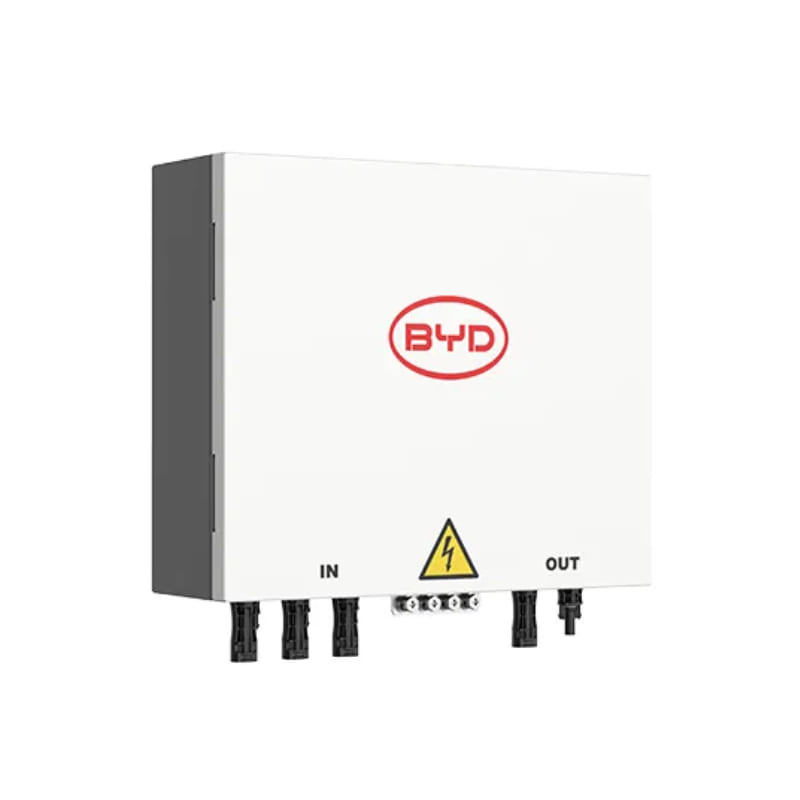

Coffret de protection batterie BYD CBH-70A mural

Usage et limites de configuration

Le coffret BYD Battery-Box Combiner Box Plus CBH-70A permet la mise en parallèle de 2 ou 3 tours BYD Battery-Box HVS, HVM, HVB, HVM+, HVS+ ou HVE, avec une liaison DC vers l’onduleur. La configuration doit respecter la liste BYD des onduleurs compatibles Premium HV. Toutes les tours raccordées doivent être du même modèle, contenir le même nombre de modules et présenter le même état de charge lors de l’installation. Le courant d’entrée maximal est de 50 A par tour et le courant de sortie maximal vers l’onduleur est de 70 A.

Pose, raccordement et entretien

Le coffret BYD Battery-Box Combiner Box Plus CBH-70A se fixe au mur. La pose, le raccordement, les contrôles et la maintenance sont réservés à des professionnels qualifiés. Le mur doit supporter la masse du coffret, indiquée à environ 8 kg dans les consignes de pose. Avant toute intervention, déconnecter les sources de tension, empêcher une remise sous tension et vérifier l’absence de tension ; les câbles DC reliés aux batteries ou à l’onduleur peuvent rester dangereux. Porter les protections adaptées et employer des outils isolés. Ne pas utiliser un coffret endommagé et ne pas ouvrir le couvercle sans autorisation. Le fabricant recommande un contrôle annuel de l’état général, de la température, de la propreté, des bornes et des joints. Suivre la procédure du manuel pour la fixation, le raccordement et la mise hors service.

Le raccordement du coffret BYD Battery-Box Combiner Box Plus CBH-70A utilise des conducteurs cuivre de 10 mm² côté batteries, de 16 mm² côté onduleur et de 10 mm² pour le conducteur de protection PE. Le manuel indique des cosses OT M6 pour le PE. Les câbles DC, le conducteur PE, les cosses OT et la gaine thermorétractable font partie des accessoires à prévoir séparément. Respecter les polarités, les opérations de sertissage, le verrouillage des connecteurs et la mise à la terre décrits dans le manuel.

Environnement et fourniture

Le coffret BYD Battery-Box Combiner Box Plus CBH-70A est prévu pour une pose intérieure ou extérieure dans les conditions du manuel. En intérieur, maintenir la ventilation ; en extérieur, choisir un emplacement constamment ombragé, protégé du soleil direct. Son refroidissement fonctionne par convection naturelle. L’humidité de fonctionnement admise est de 0 à 95 % HR sans condensation, à une altitude strictement inférieure à 4 000 m. Pour le stockage, conserver le coffret debout, dans son emballage intact, dans un local propre, sec et ventilé entre -5 °C et +35 °C, à une humidité relative ne dépassant pas 75 %, à l’abri du soleil, des gaz corrosifs, des chocs et des fortes pressions.

La fourniture fabricant du coffret BYD Battery-Box Combiner Box Plus CBH-70A comprend 1 coffret, 4 connecteurs de câble de puissance annoncés pour 1 raccordement de 16 mm² et 3 raccordements de 10 mm², 1 gabarit de positionnement, 1 manuel d’installation, 1 outil spécial pour connecteurs, 2 supports de fixation, 4 vis de verrouillage M5 et 2 boulons à expansion M8. Les outils, équipements de protection et accessoires de câblage à fournir séparément sont détaillés dans le manuel.
