Onduleur SolarEdge SE5000H HD-Wave monophasé LCD

Un HD-Wave monophasé avec écran LCD

Le SolarEdge SE5000H est un onduleur photovoltaïque destiné aux installations utilisant des optimiseurs de puissance SolarEdge compatibles. Il transforme leur courant continu en courant alternatif pour un raccordement monophasé. La configuration présentée ici appartient à la génération HD-Wave avec écran LCD et boutons en façade. Cette identification est utile lors d’un remplacement : les références proches de générations plus récentes peuvent employer d’autres interfaces et présenter des caractéristiques différentes.

Comparer la puissance et le raccordement

Les voltampères ne doivent pas être assimilés automatiquement à une puissance active en watts. Pour le marché français, la tension nominale de sortie retenue est de 230 V et la fréquence nominale de 50 Hz. Le professionnel vérifie l’adéquation avec le raccordement, les protections et les règles du gestionnaire de réseau. Le réglage allemand limite la puissance de cette référence ; le professionnel vérifie le réglage adapté au réseau de destination. Une appellation commerciale ne suffit pas à valider l’ensemble de ces choix.

Comprendre le rôle des optimiseurs

L’architecture SolarEdge assure le suivi du point de puissance maximale au niveau des modules grâce aux optimiseurs. L’onduleur reçoit ensuite une tension continue régulée. Pour cette génération, la tension DC nominale est de 380 V ; la tension maximale admissible est de 480 V. Ces valeurs décrivent des fonctions différentes et ne constituent pas une plage de suivi MPPT central. Les modules, optimiseurs, connecteurs et longueurs de chaînes doivent être compatibles. Le nombre d’entrées DC ne permet pas de déduire un nombre de MPPT indépendants dans l’onduleur.

Lire et configurer l’appareil localement

L’écran LCD et les boutons servent à parcourir les informations de fonctionnement et les menus prévus dans le guide de cette génération. La configuration pays et les paramètres de mise en service doivent être réglés par une personne qualifiée pour l’installation concernée. Un simple écran allumé ne confirme ni le bon raccordement ni la production attendue. Après intervention, le professionnel contrôle l’appairage des optimiseurs, le fonctionnement et les éventuels messages d’erreur. Les instructions SetApp d’une autre génération ne remplacent pas cette notice LCD.

Préparer la liaison de supervision

RS485 et Ethernet sont les interfaces de communication indiquées dans la fiche technique. Les liaisons ZigBee, Wi-Fi et cellulaires sont optionnelles. Choisissez la connexion selon le réseau disponible et les accessoires réellement prévus. La consultation locale et la transmission vers une plateforme de supervision répondent à des besoins distincts. L’accès distant dépend notamment de la connexion Internet, des réglages et du service utilisé ; il ne résulte pas de la seule présence de l’onduleur.

Dimensionner l’emplacement

Le boîtier mesure 280 mm de hauteur, 370 mm de largeur et 142 mm de profondeur. Sa masse nette est de 9 kg, hors emballage. Le support et les fixations doivent être adaptés à cette charge, tout en laissant les dégagements demandés par la notice pour la ventilation et l’intervention. L’indice IP65 concerne un boîtier correctement fermé et des raccordements correctement réalisés. Les conditions ambiantes et les éventuelles limitations thermiques restent à prendre en compte, y compris lorsque l’appareil est placé à l’extérieur.

Interpréter les rendements

Le rendement maximal de conversion annoncé pour cette génération est de 99,2 %. Le rendement européen pondéré de ce modèle est de 99 %. Ces indications décrivent l’onduleur dans les conditions de mesure du constructeur. Elles ne promettent pas une production annuelle ni le rendement global de l’installation. L’ensoleillement, les modules, l’orientation, les pertes et le dimensionnement du système interviennent également dans le résultat obtenu.

Prévoir la sécurité et les équipements complémentaires

La surveillance du réseau et la protection anti-îlotage font partie des fonctions intégrées, avec les protections DC décrites dans le tableau technique. Elles ne dispensent pas des protections externes, de la mise à la terre et des procédures de consignation. L’ouverture et la maintenance doivent être confiées à un professionnel qualifié, qui respecte le temps d’attente prévu après coupure des sources. Les condensateurs peuvent conserver de l’énergie et certaines surfaces devenir chaudes. Aucun fonctionnement autonome de secours n’est annoncé dans cette offre.

Contrôler le contenu et conserver les documents

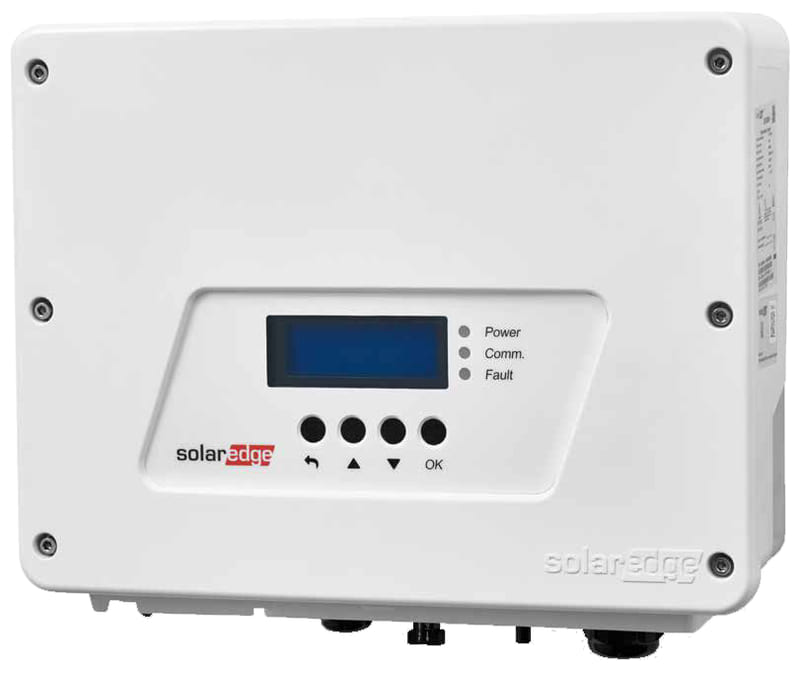

L’offre concerne l’onduleur SE5000H de la configuration LCD documentée. Les modules photovoltaïques, optimiseurs externes, batterie, accessoires de stockage et travaux ne sont pas annoncés inclus. La photographie représente le boîtier de gamme, pas une installation complète. La fiche technique et la notice de famille Europe en anglais sont jointes pour préparer le projet et son suivi. La déclaration UE du fabricant figure également parmi les documents ; elle ne remplace ni la vérification de l’installation ni les formalités de raccordement. Conservez ces pièces avec les références des composants, le schéma et les réglages de mise en service.
