Onduleur hybride SolarEdge SE8K-RWS48BEN4 StorEdge triphasé

Associer production photovoltaïque et stockage

Le SolarEdge SE8K-RWS, référence fabricant SE8K-RWS48BEN4, est un onduleur hybride triphasé de la famille StorEdge. Il réunit la conversion du courant photovoltaïque et la gestion d’une batterie compatible ; sa mise en service et sa configuration se font avec SetApp. Il convient à un projet d’autoconsommation dans lequel les équipements sont dimensionnés ensemble : modules, optimiseurs, batterie, compteur et protections. L’offre porte sur l’onduleur ; elle ne constitue pas un ensemble solaire complet avec batterie et travaux inclus.

Choisir la puissance adaptée au raccordement

Cette valeur concerne l’onduleur entier : elle ne correspond pas à une puissance par phase et ne doit pas être convertie automatiquement en watts actifs. Sur un réseau triphasé avec neutre, la tension AC nominale est de 400 V entre phases, à la fréquence nominale de 50 Hz ; la fiche admet aussi une autre tension de réseau, avec des seuils configurables par pays. Le professionnel vérifie le réseau, la présence du neutre, les protections et les conditions du gestionnaire de réseau avant de retenir cette référence. La puissance du générateur photovoltaïque et la capacité de la batterie se dimensionnent séparément.

Comprendre les deux entrées continues

L’entrée photovoltaïque reçoit l’énergie des modules par l’intermédiaire d’optimiseurs SolarEdge compatibles. Sa tension DC nominale de 750 V est fixe, et sa tension maximale est de 900 V. Ces deux valeurs ne forment pas une plage de fonctionnement. La notice décrit une architecture à tension d’entrée fixe dans laquelle chaque module photovoltaïque doit être raccordé à un optimiseur. Leurs références, leurs connecteurs et les longueurs de chaînes sont à vérifier avec les documents et l’outil de dimensionnement du constructeur, selon les modules réellement retenus.

L’entrée batterie possède une plage DC distincte, de 40 à 62 V. Cette plage ne permet pas de raccorder une batterie quelconque : il faut aussi valider le modèle, son système de gestion, la communication, le câblage et les versions logicielles. Les chiffres du circuit photovoltaïque ne doivent jamais être employés pour choisir une batterie. Le stockage, ses accessoires et sa capacité ne sont pas annoncés inclus dans cette offre.

Préparer la configuration et le suivi

SetApp sert à l’activation et à la configuration locale de cette génération. Le professionnel choisit les réglages du réseau, réalise l’appairage des optimiseurs et contrôle les communications avec le compteur et la batterie. Les fonctions de gestion de l’énergie reposent sur des équipements compatibles correctement raccordés et configurés. La notice décrit notamment le fonctionnement pour favoriser l’autoconsommation ; le résultat dépend du profil de consommation, de la production disponible et du système de stockage installé.

L’onduleur dispose d’une liaison Ethernet et de deux bus RS485. Les liaisons ZigBee Smart Energy et Wi-Fi demandent un module ou une antenne externe, et la liaison cellulaire est optionnelle. La batterie communique en CAN, ou en RS485 en option. L’accès local par SetApp reste distinct de la supervision par Internet. Il convient de préparer la liaison de supervision avant l’intervention. Une connexion locale servant à configurer l’onduleur ne garantit pas une connexion permanente à Internet. Le suivi distant dépend de la connexion, de sa configuration et du service utilisé. Aucun accessoire radio (antenne Wi-Fi, module ZigBee ou module cellulaire) ni abonnement n’est annoncé inclus.

Prévoir l’emplacement et la manutention

Le boîtier présente une hauteur de 853 mm, une largeur de 316 mm et une profondeur de 193 mm. Sa masse nette est de 37 kg selon le fabricant, hors batterie. Le support doit être adapté à cette charge et les dégagements prescrits par le fabricant doivent être conservés autour du boîtier. La ventilation emploie des ventilateurs internes et externes : les dégagements prescrits doivent être respectés pour la dissipation thermique.

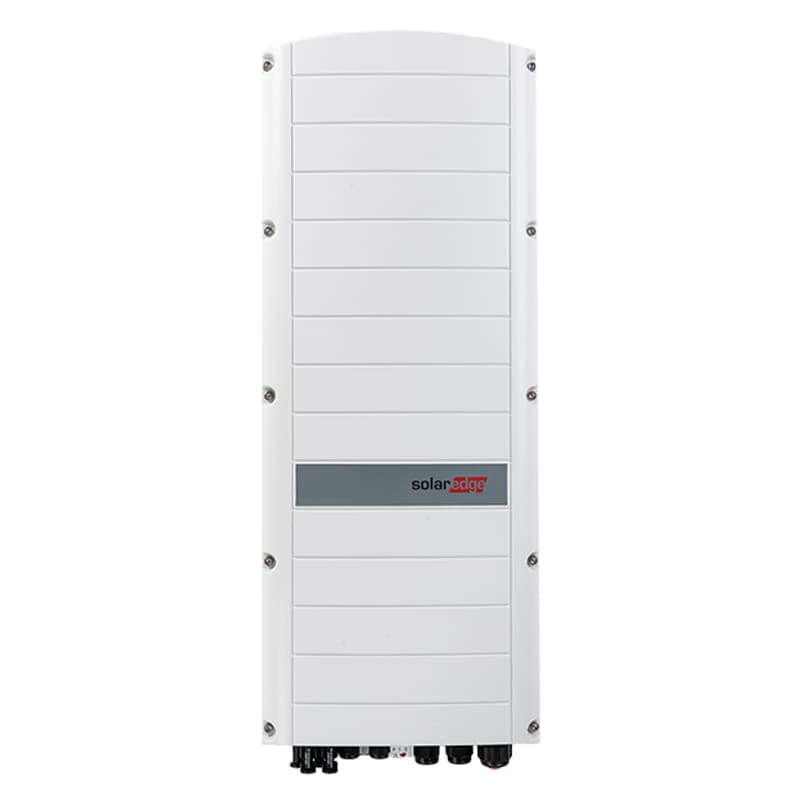

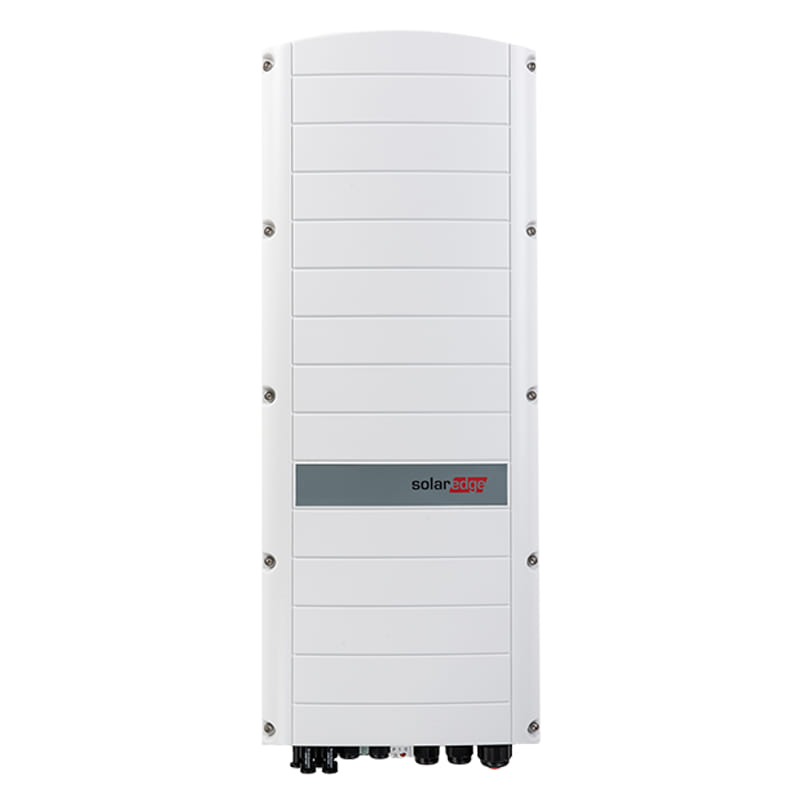

L’indice IP65 s’applique au boîtier correctement fermé et raccordé. Il ne dispense pas de respecter les conditions d’emplacement, d’exposition et de montage de la notice. La manutention et les travaux sont à organiser avec un professionnel disposant des moyens appropriés. La photographie présente le boîtier de gamme ; elle ne remplace pas la lecture de la plaque d’identification pour un remplacement ou une intervention.

Interpréter les performances et les protections

Le rendement maximal de conversion annoncé est de 98 %. Le rendement européen pondéré de ce modèle est de 97,6 %. Ces rendements décrivent l’onduleur dans les conditions de mesure du constructeur. Ils ne sont ni une garantie de production annuelle ni un rendement global incluant les pertes de stockage. La surveillance du réseau, la protection anti-îlotage, la protection contre l’inversion de polarité de l’entrée photovoltaïque et la détection des défauts d’isolement sont documentées. Côté batterie, la notice avertit qu’une inversion de polarité des câbles peut endommager l’onduleur ou la batterie : le câblage doit respecter les repères de polarité de l’onduleur. Elles ne remplacent pas les dispositifs externes et la mise à la terre adaptés au projet.

Conserver les documents de l’installation

La fiche fabricant, la notice StorEdge et la déclaration UE sont accessibles dans les documents du produit. La notice distingue cette application de l’alimentation autonome de secours : une batterie raccordée ne signifie pas que le logement restera alimenté pendant une coupure du réseau. Installation, raccordement, ouverture et entretien doivent être réalisés par un professionnel qualifié, en respectant la consignation et le délai de décharge prescrits. Conservez les références et numéros de série de tous les composants avec les schémas de l’installation.
