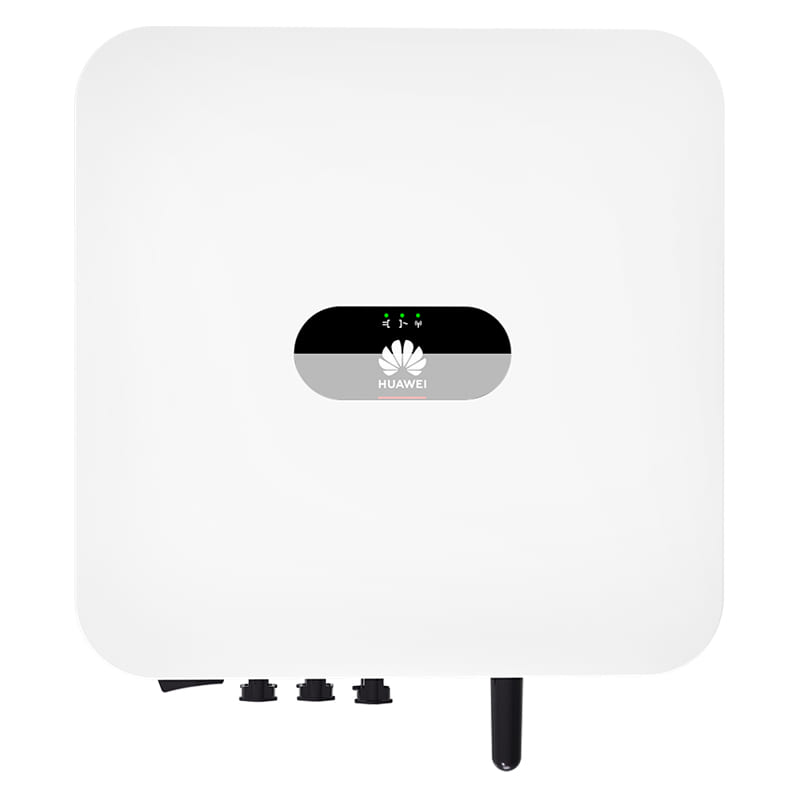

Onduleur hybride Huawei SUN2000-6K-LB0 — 6000 W nominaux

Un onduleur hybride pour un projet photovoltaïque monophasé

Le Huawei SUN2000-6K-LB0 convertit la production des panneaux pour un raccordement monophasé. Cette valeur n’est ni une production permanente garantie, ni la puissance crête des panneaux à installer. L’interface batterie permet de préparer un stockage compatible ; la fiche concerne l’onduleur seul, sans batterie ni équipement externe de secours.

Rendement et entrées photovoltaïques

Le rendement maximal de l’onduleur est de 97,8 %. Le rendement européen pondéré est de 97,2 %. Ces indicateurs décrivent des conditions de mesure et ne constituent pas une promesse de production annuelle. Le résultat dépend aussi des modules, de leur orientation, de la température et des pertes de l’installation.

L’appareil possède 2 trackers MPPT indépendants, avec une entrée par tracker. La limite basse de fonctionnement MPPT est de 40 V minimum. La limite haute est de 560 V maximum. La tension photovoltaïque maximale absolue est de 600 V.

Vérifiez dans la colonne du modèle exact les courants admissibles et la plage de pleine puissance. Le calcul des chaînes doit prendre en compte la tension à vide par temps froid et la répartition des modules. Le nombre de panneaux ne se déduit pas de la seule puissance nominale de l’onduleur.

Dimensions et installation

La largeur est de 425 mm. La hauteur est de 376,5 mm. La profondeur est de 150 mm. Ces dimensions incluent la fixation selon la documentation du constructeur. Le poids net maximal est de 15 kg, supports compris ; il ne s’agit pas d’un poids de colis.

Le boîtier présente un indice IP66 et utilise la convection naturelle pour son refroidissement. Conservez les dégagements prescrits dans la notice et choisissez un support adapté. L’accès pour la maintenance, le cheminement des câbles et les conditions d’environnement font partie de la préparation de la pose. Pour le réseau français, la tension de sortie est de 230 V entre phase et neutre. La fréquence est de 50 Hz.

Choisir un stockage et un dispositif de secours

L’interface de batterie fonctionne à partir de 350 V minimum. Ces bornes ne suffisent pas à autoriser une batterie : la référence, la génération, le logiciel et la composition doivent correspondre à la documentation Huawei.

Consultez les tableaux de batteries et de périphériques compatibles dans la fiche technique jointe. Les batteries sont vendues séparément. Pour le secours, faites étudier les charges prioritaires et l’interface optionnelle du modèle. La présence d’une interface batterie ne signifie pas que toute l’installation reste alimentée pendant une coupure.

Communication et documents à consulter

Le WLAN intégré sert notamment à la mise en service locale. Une interface RS485 est présente. Ethernet et les réseaux mobiles nécessitent les accessoires correspondants. Un périphérique apparaissant sur le visuel n’est pas déclaré fourni par défaut.

Les protections internes couvrent notamment l’anti-îlotage, les surtensions et les surintensités. Elles ne dispensent pas de dimensionner les protections externes. La fiche technique, la notice française et la déclaration UE du modèle sont accessibles dans la rubrique Documents. Confiez le raccordement et la mise en service à un professionnel qualifié.
