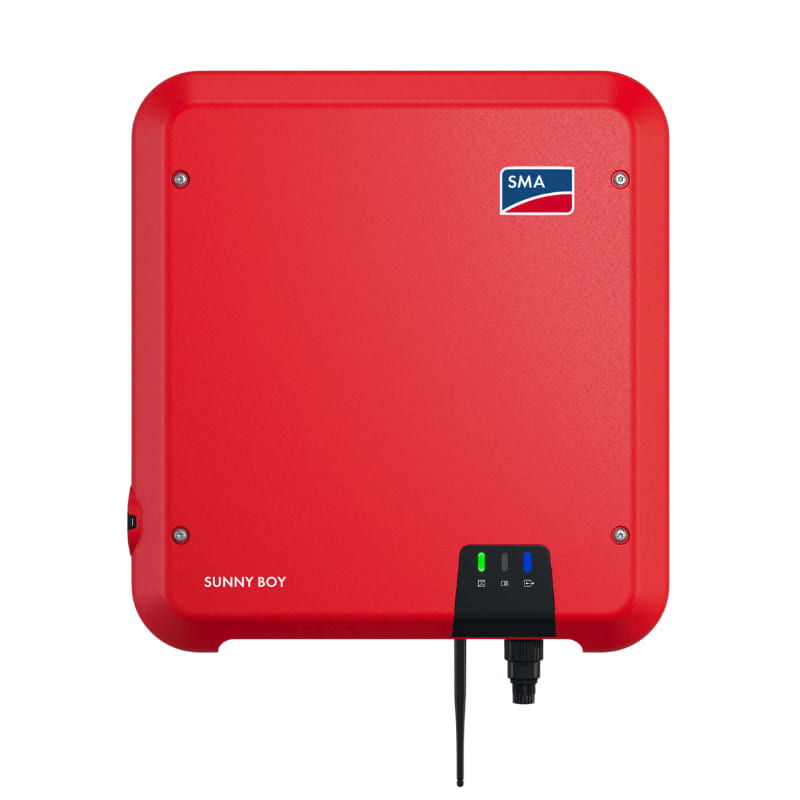

Onduleur monophasé SMA Sunny Boy SB4.0-1AV-41

Le Sunny Boy SB4.0-1AV-41 dans votre installation

Le SMA SB4.0-1AV-41 transforme le courant continu des panneaux photovoltaïques en courant alternatif pour l’injection sur le réseau public. Cet onduleur de chaîne fonctionne sans transformateur. Il est prévu pour une installation intérieure ou extérieure respectant les conditions de la notice.

Puissance et plages électriques

Il dispose de 2 entrées MPPT indépendantes.

La tension d’entrée maximale en courant continu est de 600 V.

Le rendement maximal est de 97,0 %. Le rendement européen est de 96,5 %.

Dimensions et préparation de la pose

Le boîtier mesure 435 mm de largeur, 470 mm de hauteur et 176 mm de profondeur. Le poids net est de 17,5 kg. L’indice de protection est IP65.

Pour la manutention, les données d’emballage sont distinctes : longueur de 495 mm, largeur de 595 mm et hauteur de 250 mm. Le poids emballé est de 20,5 kg. Vérifiez les conditions de fixation et les espaces nécessaires dans la notice avant la pose.

Communication et protections

Les interfaces documentées comprennent SMA Speedwire/Webconnect, Modbus et RS485. Vérifiez l’équipement Wi-Fi de la version matérielle choisie ; les informations générales de gamme ne remplacent pas cette vérification.

Le produit comprend une protection contre l’inversion de polarité DC, un sectionneur DC ainsi que la surveillance du réseau, de l’isolement et du courant de défaut. Ces fonctions ne remplacent pas les protections externes ni les règles de raccordement applicables.

Vérifications avant de choisir

Faites vérifier les caractéristiques de vos panneaux, les tensions de chaîne et le raccordement au réseau pour le modèle SB4.0-1AV-41. Cet appareil ne constitue pas à lui seul une alimentation de secours autonome. La notice française et la déclaration UE ci-dessous permettent de vérifier son domaine d’utilisation et ses prescriptions de sécurité.
