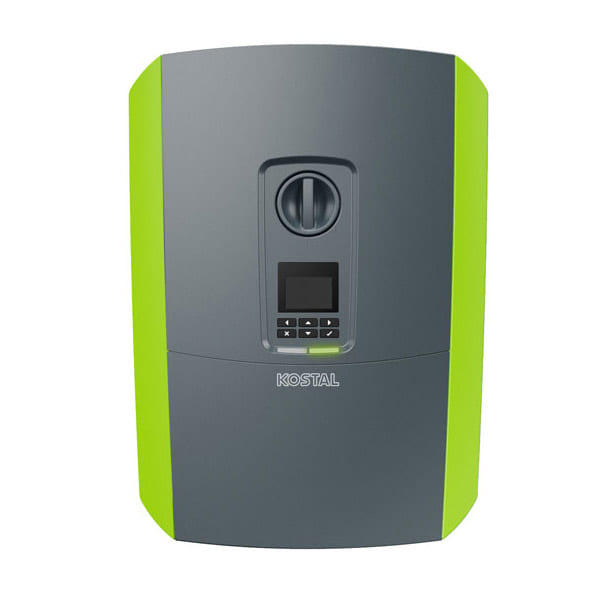

Onduleur hybride KOSTAL PLENTICORE plus 5.5 G1 5,5 kW nominaux triphasé
Cet onduleur hybride assure la conversion photovoltaïque avec un raccordement triphasé. Il s’adresse aux projets prévoyant également le raccordement d’une batterie.
586,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- Vérifiez l’adéquation avec votre projet photovoltaïque : la puissance nominale de l’onduleur est de 5500 W.
- Vérifiez la tension de votre batterie : tension minimale admissible de 120 V, tension maximale admissible de 650 V.
- Vérifiez les limites de votre batterie : courant de charge maximal de 13 A, courant de décharge maximal de 13 A.
- Le compteur d’énergie communique en Modbus RTU ; EEBus et SunSpec permettent l’intégration domotique.
- Anticipez la manutention lors de la pose : le poids net de l’onduleur est de 19,6 kg.
À quoi sert cet équipement ?
Vous préparez un projet photovoltaïque avec batterie ? Confrontez les caractéristiques électriques de la batterie aux limites admissibles de l’onduleur avant de choisir votre équipement. Pour les panneaux, vérifiez conjointement les tensions des chaînes et les courants attendus sur les entrées. Si vous prévoyez une intégration domotique, vérifiez les protocoles utilisés par votre système. Pour la pose, prévoyez la manutention et choisissez l’emplacement en tenant compte des températures de fonctionnement.
Description
Dimensionner les entrées photovoltaïques
Les régulateurs assurent le suivi du point de puissance maximale (MPPT). L’onduleur comporte 3 régulateurs MPPT. La tension MPPT minimale est de 120 V, la tension MPPT maximale est de 720 V. Vérifiez les tensions de vos chaînes photovoltaïques ainsi que les limites de courant applicables dans cette plage.
Choisir l’emplacement de pose
L’enveloppe présente un indice de protection IP65. La température de fonctionnement minimale est de -20 °C, la température de fonctionnement maximale est de 60 °C. Vérifiez que les températures rencontrées à l’emplacement prévu restent dans cette plage.
Prévoir les protections électriques
L’onduleur intègre une protection interne des personnes et un dispositif de coupure automatique indépendant. Faites dimensionner les protections externes pour votre installation.
Configuration de l’entrée batterie
La troisième entrée continue accueille soit une chaîne photovoltaïque, soit une batterie. L’utilisation de la batterie nécessite un code d’activation et un compteur KOSTAL Smart Energy Meter ; leur inclusion dans cette offre n’est pas établie.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000815 |
| Marque | KOSTAL |
| Référence fabricant | 10335956 |
| État | Neuf |
| Performances | |
| Puissance de l'onduleur | 5500 W (valeur nominale) |
| Rendement maximal | 97,1 % |
| Rendement européen | 96,2 % |
| Électricité | |
| Phases | Triphasé |
| Type d'onduleur | Onduleur hybride |
| Nombre de régulateurs MPPT | 3 |
| Tension MPPT minimale | 120 V |
| Tension MPPT maximale | 720 V |
| Tension d'entrée maximale (courant continu) | 1000 V |
| Tension minimale de batterie admissible | 120 V |
| Tension maximale de batterie admissible | 650 V |
| Protocoles de communication | Ethernet LAN (RJ45) ; compteur d’énergie en Modbus RTU ; EEBus et SunSpec pour l’intégration domotique ; interface web ; port USB ; entrées numériques et contact sans potentiel ; WLAN par adaptateur USB externe, annoncé pour plus tard par mise à jour logicielle |
| Limites de courant dans la plage MPPT | Plage de travail MPPT : courant limité de 9,5 à 13 A entre 120 et 180 V, et à 11 A entre 680 et 720 V. Les plages à puissance assignée sont distinctes |
| Protections intégrées | Protection interne des personnes, compatible avec un différentiel de type A à partir du micrologiciel FW 01.14 ; dispositif de coupure automatique indépendant. La fiche ne cite aucun parafoudre ; protections externes à dimensionner |
| Courant de sortie assigné | 7,94 A |
| Fréquence | 50 Hz |
| Tension de sortie | 400 V |
| Autres caractéristiques | |
| Courant de charge maximal | 13 A |
| Courant de décharge maximal | 13 A |
| Environnement d'usage | |
| Indice de protection (IP) | IP65 |
| Température de fonctionnement minimale | -20 °C |
| Température de fonctionnement maximale | 60 °C |
Informations correspondant à la référence 10335956.
Dimensions et poids
| Produit | |
|---|---|
| Largeur | 405 mm |
| Profondeur | 233 mm |
| Hauteur | 563 mm |
| Poids net | 19,6 kg |
Compatibilités et conditions d’utilisation
La tension de sortie est de 400 V. La fréquence est de 50 Hz. Dans la plage MPPT, le courant est limité de 9,5 à 13 A entre 120 et 180 V, et à 11 A entre 680 et 720 V. Ces limites de courant ne décrivent pas les plages à puissance assignée. Vérifiez les caractéristiques électriques des chaînes sur l’ensemble de leur plage de fonctionnement.
Avertissements de sécurité
- Faites installer, raccorder et mettre en service l'onduleur par un professionnel qualifié, en suivant la notice du fabricant et les règles de l'installation électrique. Tensions dangereuses côté continu et côté alternatif. Avant toute intervention, coupez toutes les sources et attendez la décharge complète, pendant la durée indiquée par le fabricant. Les panneaux raccordés à l'onduleur restent sous tension tant qu'ils sont éclairés. Le raccordement d'une production au réseau public se déclare auprès du gestionnaire de réseau avant la mise en service.
