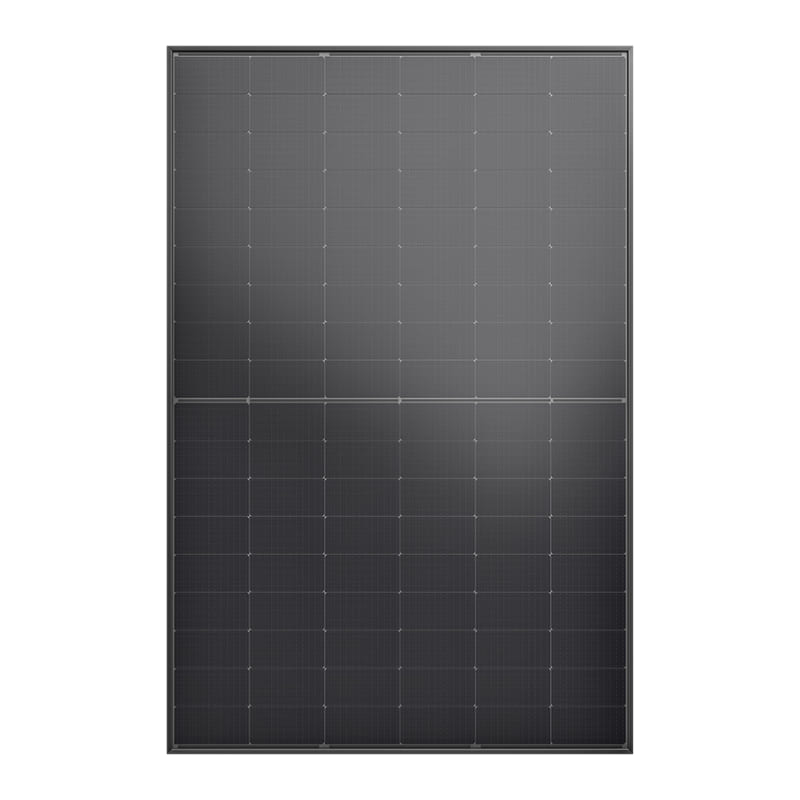

Jinko JKM465N-48HL4M-DV — 465 Wc par unité

Choisir la bonne référence pour votre installation

Le modèle doit être choisi sur sa référence complète : des panneaux d’une même puissance ne partagent pas nécessairement le même courant, le même vitrage ou les mêmes raccordements.

Comprendre la puissance et la construction

Les valeurs STC correspondent à des conditions de laboratoire communes aux modules. Elles ne constituent ni une production constante, ni une prévision annuelle pour votre toiture. Orientation, ombrage, température et configuration électrique influencent la production réelle.

Prévoir la place et la manutention

Longueur : 1762 mm. Largeur : 1134 mm. Épaisseur : 30 mm. Masse nette : 24 kg. Comparez le format à la surface réellement disponible et aux espacements demandés par le système de pose. La capacité de la structure, les zones de serrage, les charges du site et la manutention du verre doivent être étudiées. Une similitude de dimensions ne suffit pas à valider les fixations.

Vérifier la chaîne électrique

La tension à vide Voc est de 36,55 V et le courant de court-circuit Isc de 15,96 A sous STC. Au point de puissance maximale, la tension est de 30,94 V et le courant de 15,03 A. Faire vérifier la tension au froid et les limites d’entrée de l’onduleur pour la chaîne complète. La tension maximale de système ne correspond pas à la tension produite par un seul panneau.

Préparer les raccordements

Avant raccordement, vérifier le modèle réellement monté et les instructions de couplage. Une liste de familles dans une documentation ne garantit pas leur compatibilité mutuelle. Le suffixe commercial et la configuration des connecteurs doivent rester cohérents lors de la préparation de l’installation.

Compléter votre projet

Cette offre porte sur un panneau vendu à l’unité. Les indications de palettes dans la fiche constructeur sont des données de conditionnement, sans modifier le contenu de cette offre. Prévoir selon le projet l’onduleur, les câbles complémentaires, les protections, les fixations et la pose. Pour un remplacement, contrôler toute la chaîne existante et pas seulement la puissance inscrite sur l’ancien panneau. Consultez la fiche technique et la notice française avant de finaliser votre choix.
