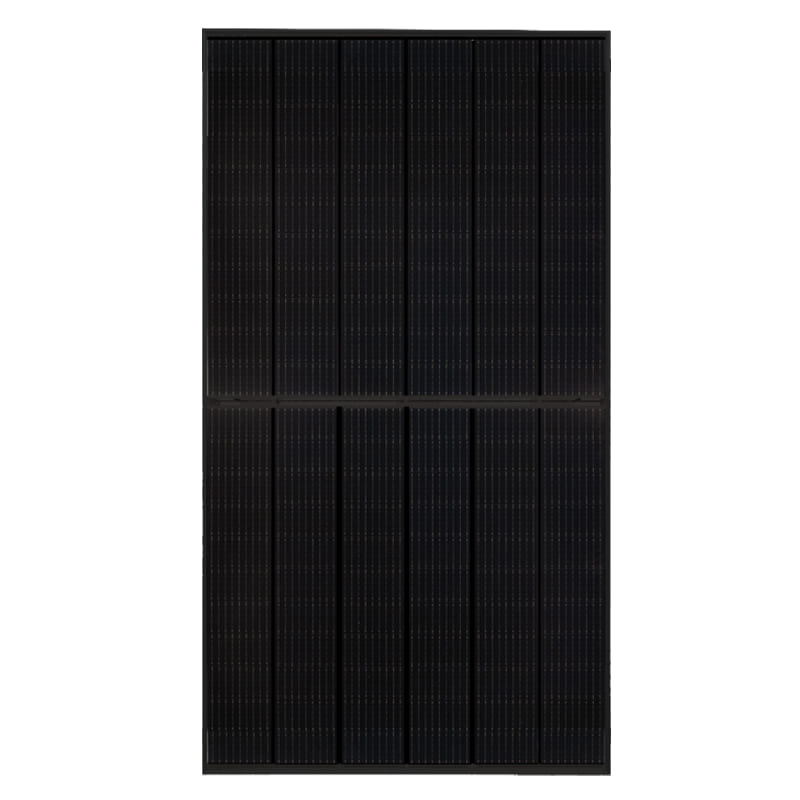

Panneau solaire Jinko JKM345M-6TL3-B

Choisir le module sur ses données utiles

Ces valeurs servent à comparer et à dimensionner les modules dans des conditions communes. Elles ne constituent pas une production permanente : l’énergie obtenue dépend de l’ensoleillement, de l’orientation, de la température, des ombrages et du reste de l’installation.

Comprendre la construction

Le module utilise des cellules monocristallines de type P dans une construction monofaciale All Black. Son format et ses valeurs électriques doivent être comparés à la référence complète, notamment lors du remplacement d’un panneau.

Préparer la surface et la manutention

Le Jinko JKM345M-6TL3-B mesure 1692 mm de longueur, 1029 mm de largeur et 30 mm d’épaisseur. Sa masse nette est de 19,3 kg. Vérifiez l’espace réellement disponible, la résistance du support et les moyens de manutention. Les dimensions du module n’incluent pas les intervalles entre panneaux, les rails, les passages de câbles ni les dégagements nécessaires aux interventions.

Dimensionner les chaînes photovoltaïques

Sous STC, la tension à vide Voc est de 40,10 V et le courant de court-circuit Isc de 11,01 A. Au point de puissance maximale, la tension Vmp est de 33,50 V et le courant Imp de 10,30 A. Les conditions STC sont détaillées dans le tableau des caractéristiques et dans la fiche technique jointe. L’installateur doit notamment vérifier la tension cumulée de la chaîne par temps froid et les limites de courant des équipements raccordés.

Vérifier les connecteurs

La connectique du Jinko JKM345M-6TL3-B est décrite comme suit : MC4 ou équivalent selon le distributeur. Contrôlez les références effectivement montées et les règles d’accouplement prescrites par leurs fabricants. Des connecteurs ressemblants ne doivent pas être considérés comme interchangeables. Prévoyez les câbles, protections et accessoires compatibles avec la configuration retenue.

Identifier le contenu de cette référence

L’offre correspond à un panneau Jinko JKM345M-6TL3-B. Une quantité de modules par palette indiquée dans la documentation fabricant décrit un conditionnement logistique et non le contenu de cette offre unitaire. Onduleur, structure de montage, protections et prestations de pose sont à choisir séparément selon les besoins du projet. Pour agrandir une installation existante, comparez aussi les caractéristiques des modules déjà en place et les capacités disponibles de l’onduleur.

Préparer la pose

Confiez la conception, le montage et le raccordement à des intervenants qualifiés. Respectez les zones de fixation, la mise à la terre et les prescriptions du fabricant. Ne soulevez pas un panneau par ses câbles et n’installez pas un module présentant un verre endommagé. La fiche technique jointe permet de contrôler la référence et ses caractéristiques avant l’achat ; le dossier d’installation doit préciser les supports et les protections adaptés au bâtiment.
