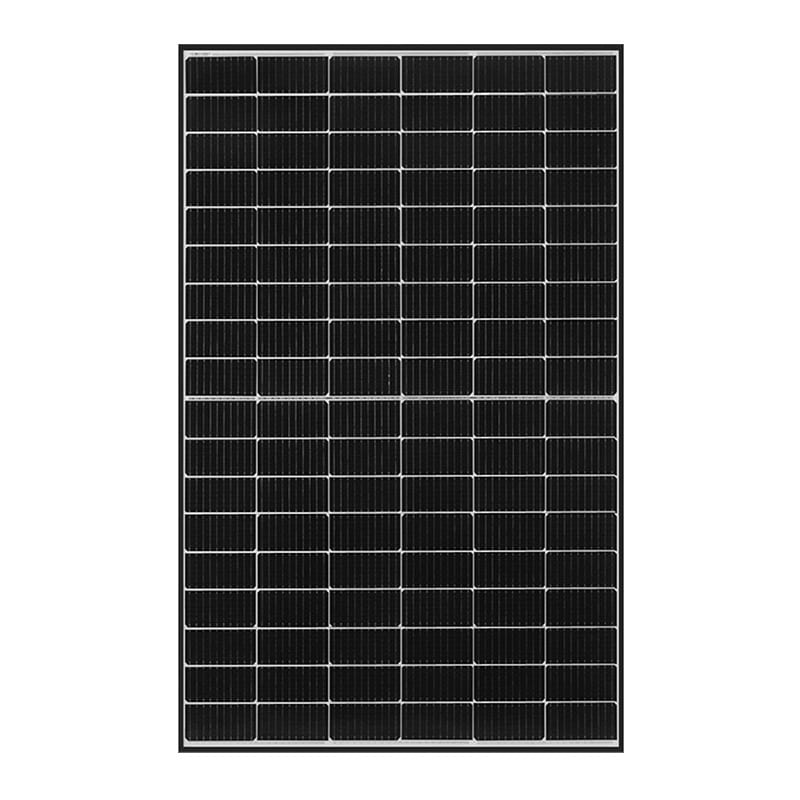

Panneau solaire Jinko JKM430N-54HL4R-BDV

Choisir le module sur ses données utiles

Ces valeurs servent à comparer et à dimensionner les modules dans des conditions communes. Elles ne constituent pas une production permanente : l’énergie obtenue dépend de l’ensoleillement, de l’orientation, de la température, des ombrages et du reste de l’installation.

Comprendre la construction

Le module utilise des cellules monocristallines de type N et une construction bifaciale à double verre. Les gains éventuels de la face arrière dépendent de la pose et de la lumière réfléchie ; ils ne sont pas inclus dans la puissance crête annoncée.

Préparer la surface et la manutention

Le Jinko JKM430N-54HL4R-BDV mesure 1762 mm de longueur, 1134 mm de largeur et 30 mm d’épaisseur. Sa masse nette est de 22 kg. Vérifiez l’espace réellement disponible, la résistance du support et les moyens de manutention. Les dimensions du module n’incluent pas les intervalles entre panneaux, les rails, les passages de câbles ni les dégagements nécessaires aux interventions.

Dimensionner les chaînes photovoltaïques

Sous STC, la tension à vide Voc est de 38,58 V et le courant de court-circuit Isc de 14,19 A. Au point de puissance maximale, la tension Vmp est de 32,04 V et le courant Imp de 13,42 A. Les conditions STC sont détaillées dans le tableau des caractéristiques et dans la fiche technique jointe. L’installateur doit notamment vérifier la tension cumulée de la chaîne par temps froid et les limites de courant des équipements raccordés.

Vérifier les connecteurs

La connectique du Jinko JKM430N-54HL4R-BDV est décrite comme suit : Type MC4 compatible selon le distributeur. Contrôlez les références effectivement montées et les règles d’accouplement prescrites par leurs fabricants. Des connecteurs ressemblants ne doivent pas être considérés comme interchangeables. Prévoyez les câbles, protections et accessoires compatibles avec la configuration retenue.

Identifier le contenu de cette référence

L’offre correspond à un panneau Jinko JKM430N-54HL4R-BDV. Une quantité de modules par palette indiquée dans la documentation fabricant décrit un conditionnement logistique et non le contenu de cette offre unitaire. Onduleur, structure de montage, protections et prestations de pose sont à choisir séparément selon les besoins du projet. Pour agrandir une installation existante, comparez aussi les caractéristiques des modules déjà en place et les capacités disponibles de l’onduleur.

Préparer la pose

Confiez la conception, le montage et le raccordement à des intervenants qualifiés. Respectez les zones de fixation, la mise à la terre et les prescriptions du fabricant. Ne soulevez pas un panneau par ses câbles et n’installez pas un module présentant un verre endommagé. La fiche technique jointe permet de contrôler la référence et ses caractéristiques avant l’achat ; le dossier d’installation doit préciser les supports et les protections adaptés au bâtiment.
