Palette de 36 panneaux Jinko JKM445N-54HL4R-V

Une fourniture clairement définie

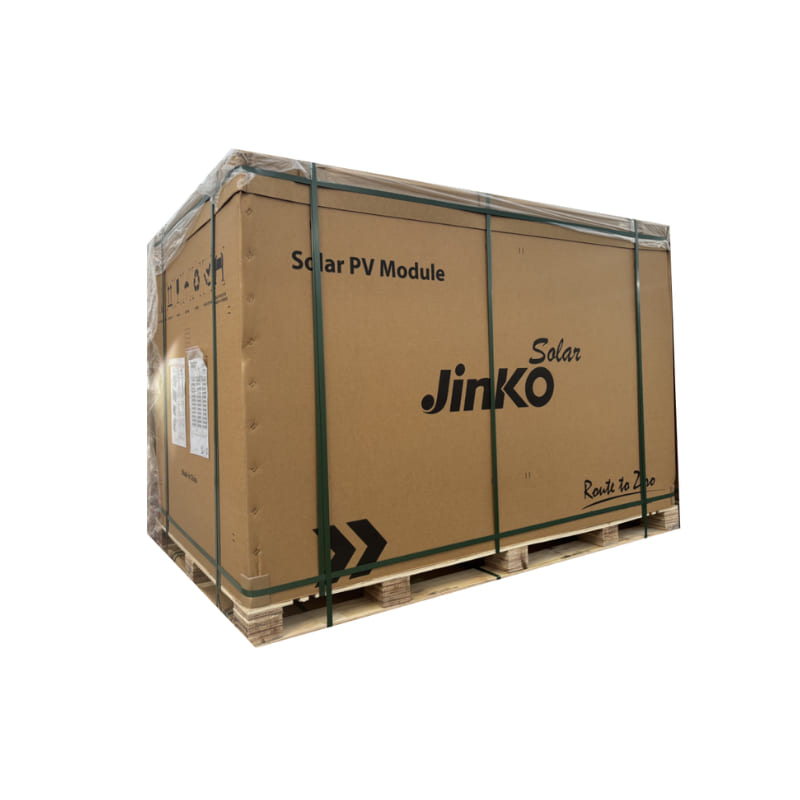

Cette offre comprend une palette de 36 panneaux Jinko JKM445N-54HL4R-V identiques. Une unité ajoutée au panier correspond à la palette complète, et non à un panneau isolé. Le prix affiché porte sur cette fourniture. Onduleur, structure de montage, protections et travaux de pose sont à sélectionner séparément. La fiche technique jointe décrit le module ; les quantités de conditionnement qu’elle mentionne ne modifient pas le contenu de cette offre.

Comparer les performances de chaque panneau

Chaque JKM445N-54HL4R-V présente une puissance crête de 445 Wc par panneau et un rendement de 22,27 % sous STC. Les tensions et courants du tableau concernent également un seul module. Ces données normalisées servent au dimensionnement et à la comparaison ; elles ne représentent pas une production permanente. L’énergie obtenue dépend de l’ensoleillement, de l’orientation, des ombrages, de la température et de l’ensemble des équipements installés.

Préparer un champ de modules homogènes

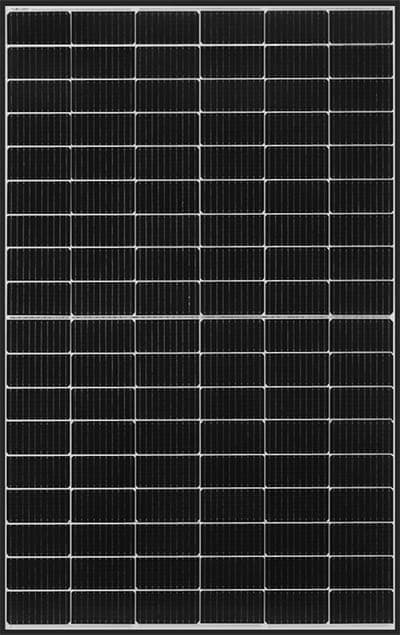

Le Tiger Neo retenu utilise des cellules monocristallines de type N avec une construction verre/film. Le suffixe de la référence est à conserver lors de la sélection des accessoires et de la vérification des documents. La présence d’une même marque ou d’un format proche ne suffit pas à autoriser un mélange de modules au sein d’une chaîne.

Réserver la place nécessaire

Un panneau mesure 1762 × 1134 × 30 mm et sa masse nette est de 22 kg. Ces mesures concernent le module seul, hors emballage. Prévoyez les espacements, les points de fixation et le passage des câbles. La résistance du support, les zones de serrage et la charge totale du champ doivent être vérifiées par l’installateur. La réception de la palette nécessite un accès et une zone de manutention adaptés ; le format d’un panneau ne décrit pas l’encombrement de la palette livrée.

Vérifier le dimensionnement électrique

Pour chaque module, la tension à vide est de 39,59 V et le courant de court-circuit de 13,93 A sous STC. Au point de puissance maximale, les valeurs sont de 33,02 V et 13,48 A. Vérifiez la tension de chaîne à froid, la plage de fonctionnement et les limites de courant de l’onduleur. La quantité vendue ne détermine pas le nombre de panneaux à raccorder en série.

Contrôler la connectique avant raccordement

Vérifiez les connecteurs effectivement présents et les prescriptions d’accouplement avant la pose. Une désignation de famille ou une forme similaire ne suffit pas à établir une compatibilité entre fabricants. Le raccordement, les protections et la mise à la terre doivent être étudiés par du personnel qualifié.

Réception et précautions de pose

Contrôlez la référence, la quantité et l’état apparent des modules à réception. Photographiez toute anomalie et contactez le service client pour organiser son traitement. Un panneau exposé à la lumière peut produire une tension même avant son raccordement. Ne marchez pas sur le verre, ne manipulez pas un module endommagé et ne débranchez pas les connecteurs sous charge. La fiche technique ne remplace pas la notice de pose.
