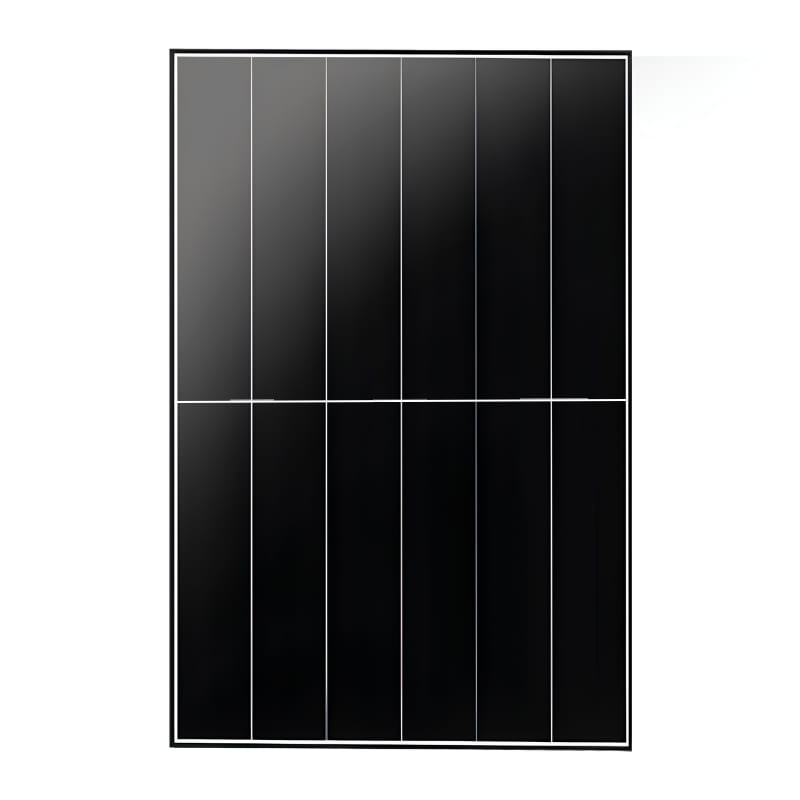

Panneau solaire AIKO AIKO-A490-GRH48Dw

Choisir le module sur ses données utiles

Ces valeurs servent à comparer et à dimensionner les modules dans des conditions communes. Elles ne constituent pas une production permanente : l’énergie obtenue dépend de l’ensoleillement, de l’orientation, de la température, des ombrages et du reste de l’installation.

Comprendre la construction

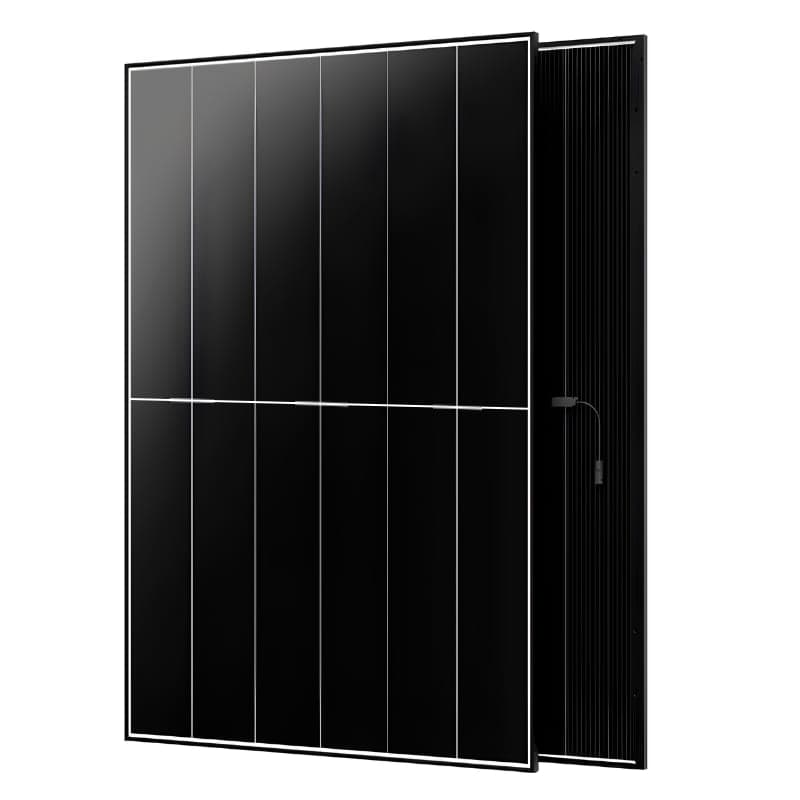

La fiche fabricant actuelle décrit des cellules N-Type ABC à contacts arrière et une construction à double verre. La puissance retenue est celle de la colonne STC du modèle exact. Les valeurs BNPI et les gains éventuels de face arrière ne sont pas ajoutés à cette puissance.

Préparer la surface et la manutention

Le AIKO AIKO-A490-GRH48Dw mesure 1762 mm de longueur, 1134 mm de largeur et 30 mm d’épaisseur. Vérifiez l’espace réellement disponible, la résistance du support et les moyens de manutention. Les dimensions du module n’incluent pas les intervalles entre panneaux, les rails, les passages de câbles ni les dégagements nécessaires aux interventions.

Dimensionner les chaînes photovoltaïques

Sous STC, la tension à vide Voc est de 35,72 V et le courant de court-circuit Isc de 16,79 A. Au point de puissance maximale, la tension Vmp est de 31,35 V et le courant Imp de 15,63 A. Les conditions STC sont détaillées dans le tableau des caractéristiques et dans la fiche technique jointe. L’installateur doit notamment vérifier la tension cumulée de la chaîne par temps froid et les limites de courant des équipements raccordés.

Vérifier les connecteurs

La connectique du AIKO AIKO-A490-GRH48Dw est décrite comme suit : MC4-EVO2A. Contrôlez les références effectivement montées et les règles d’accouplement prescrites par leurs fabricants. Des connecteurs ressemblants ne doivent pas être considérés comme interchangeables. Prévoyez les câbles, protections et accessoires compatibles avec la configuration retenue.

Identifier le contenu de cette référence

L’offre correspond à un panneau AIKO AIKO-A490-GRH48Dw. Une quantité de modules par palette indiquée dans la documentation fabricant décrit un conditionnement logistique et non le contenu de cette offre unitaire. Onduleur, structure de montage, protections et prestations de pose sont à choisir séparément selon les besoins du projet. Pour agrandir une installation existante, comparez aussi les caractéristiques des modules déjà en place et les capacités disponibles de l’onduleur.

Préparer la pose

Confiez la conception, le montage et le raccordement à des intervenants qualifiés. Respectez les zones de fixation, la mise à la terre et les prescriptions du fabricant. Ne soulevez pas un panneau par ses câbles et n’installez pas un module présentant un verre endommagé. La fiche technique jointe permet de contrôler la référence et ses caractéristiques avant l’achat ; le dossier d’installation doit préciser les supports et les protections adaptés au bâtiment.
