Palette de 36 panneaux Trina Solar TSM-465NEG9R.28

Une fourniture clairement définie

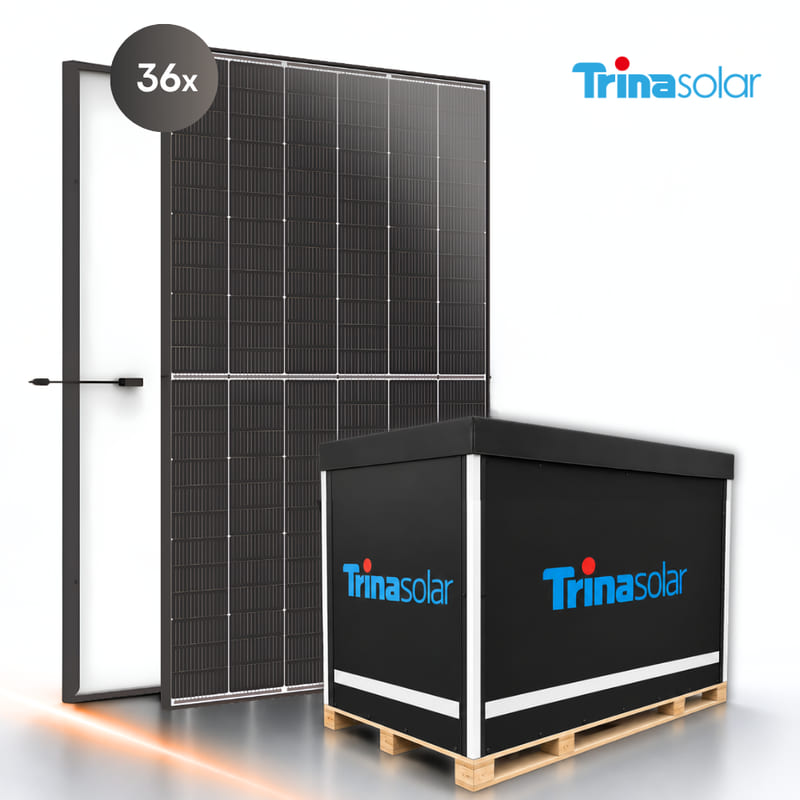

Cette offre comprend une palette de 36 panneaux Trina Solar TSM-465NEG9R.28 identiques. Une unité ajoutée au panier correspond à la palette complète, et non à un panneau isolé. Le prix affiché porte sur cette fourniture. Onduleur, structure de montage, protections et travaux de pose sont à sélectionner séparément. La fiche technique jointe décrit le module ; les quantités de conditionnement qu’elle mentionne ne modifient pas le contenu de cette offre.

Comparer les performances de chaque panneau

Chaque TSM-465NEG9R.28 présente une puissance crête de 465 Wc par panneau et un rendement de 23,3 % sous STC. Les tensions et courants du tableau concernent également un seul module. Ces données normalisées servent au dimensionnement et à la comparaison ; elles ne représentent pas une production permanente. L’énergie obtenue dépend de l’ensoleillement, de l’orientation, des ombrages, de la température et de l’ensemble des équipements installés.

Une construction double verre

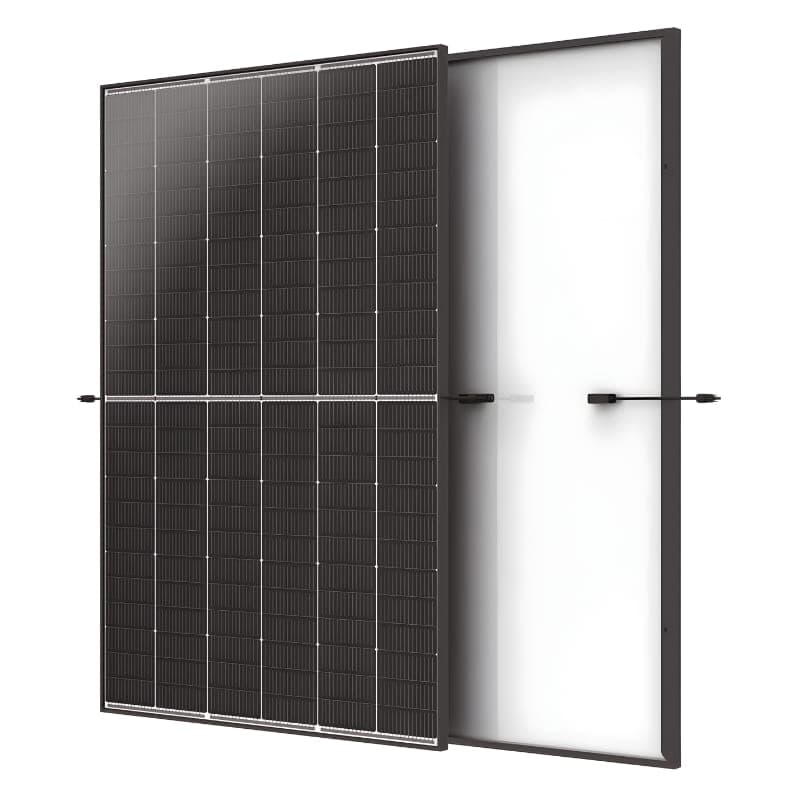

La gamme Vertex S+ associe des cellules i-TOPCon à une construction double verre, une face arrière blanche et un cadre noir. Pour une installation homogène, conservez la référence exacte lors de la préparation des chaînes. Une puissance voisine ou une apparence proche ne garantit pas des paramètres électriques interchangeables. Le tableau distingue les données de comparaison STC des conditions réelles de fonctionnement.

Réserver la place nécessaire

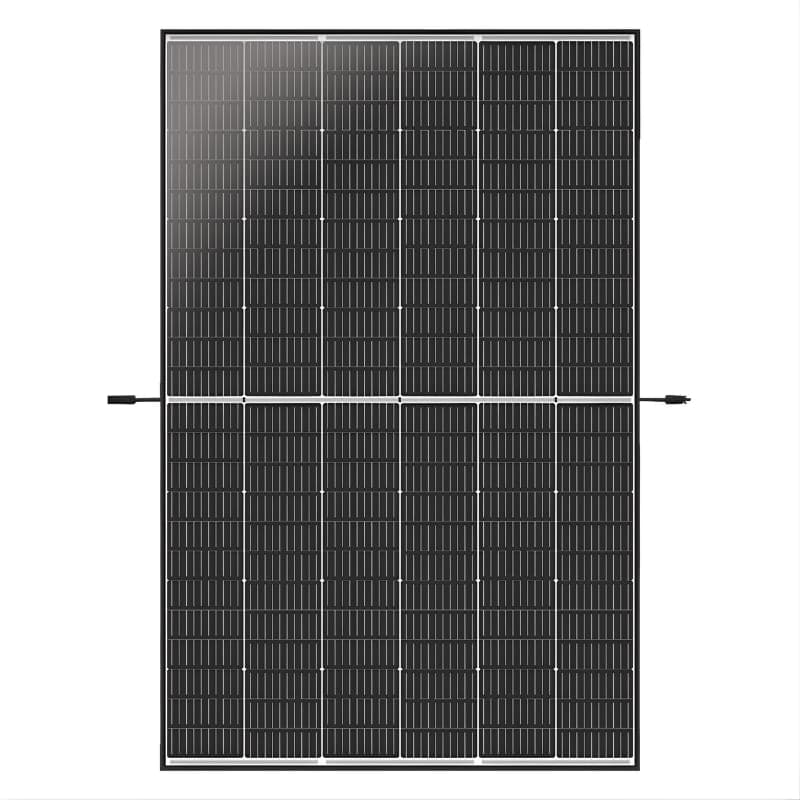

Un panneau mesure 1762 × 1134 × 30 mm et sa masse nette est de 21 kg. Ces mesures concernent le module seul, hors emballage. Prévoyez les espacements, les points de fixation et le passage des câbles. La résistance du support, les zones de serrage et la charge totale du champ doivent être vérifiées par l’installateur. La réception de la palette nécessite un accès et une zone de manutention adaptés ; le format d’un panneau ne décrit pas l’encombrement de la palette livrée.

Vérifier le dimensionnement électrique

Pour chaque module, la tension à vide est de 54,20 V et le courant de court-circuit de 10,85 A sous STC. Au point de puissance maximale, les valeurs sont de 45,80 V et 10,16 A. Vérifiez la tension de chaîne à froid, la plage de fonctionnement et les limites de courant de l’onduleur. La quantité vendue ne détermine pas le nombre de panneaux à raccorder en série.

Contrôler la connectique avant raccordement

Vérifiez les connecteurs effectivement présents et les prescriptions d’accouplement avant la pose. Une désignation de famille ou une forme similaire ne suffit pas à établir une compatibilité entre fabricants. Le raccordement, les protections et la mise à la terre doivent être étudiés par du personnel qualifié.

Réception et précautions de pose

Contrôlez la référence, la quantité et l’état apparent des modules à réception. Photographiez toute anomalie et contactez le service client pour organiser son traitement. Un panneau exposé à la lumière peut produire une tension même avant son raccordement. Ne marchez pas sur le verre, ne manipulez pas un module endommagé et ne débranchez pas les connecteurs sous charge. La fiche technique ne remplace pas la notice de pose.
