AIKO AIKO-A480-MCE54Db — 480 Wc par unité

Un panneau AIKO pour une installation étudiée

La référence AIKO-A480-MCE54Db permet de rapprocher précisément la fiche technique de votre projet. La puissance nominale seule ne suffit pas à décider du remplacement ou de l’association de modules : vérifiez également les caractéristiques électriques, le format et le montage.

Lire les performances dans leur contexte

Les valeurs de cette fiche reprennent la colonne STC du constructeur. Il s’agit de conditions de comparaison en laboratoire, et non d’une production continue promise. La température, l’orientation, les ombrages et les pertes de l’installation déterminent la production réelle. La colonne NOCT du document correspond à des conditions différentes et ne doit pas être confondue avec les valeurs STC.

Préparer l’implantation et la manutention

Longueur : 1762 mm. Largeur : 1134 mm. Épaisseur : 30 mm. Cette valeur constructeur décrit le module hors emballage avec sa tolérance de fabrication. Vérifiez les charges admissibles de la structure et prévoyez une manutention adaptée au double vitrage. Les zones de serrage et les méthodes de fixation doivent être choisies dans la notice pour la famille exacte. Ne retenez pas une méthode prévue pour une autre longueur de module.

Contrôler les paramètres de la chaîne

La tension à vide Voc est de 40,90 V et le courant de court-circuit Isc de 14,80 A sous STC. Au point de puissance maximale, la tension est de 34,50 V et le courant de 13,92 A. Le dimensionnement de l’onduleur et des protections doit tenir compte de la chaîne complète et des températures du site. La tension maximale de système ne correspond pas à la tension délivrée par un panneau.

Vérifier les raccordements

La fiche fabricant indique des connecteurs Original MC4. Respectez les références et instructions de couplage du fabricant ; la ressemblance entre des connecteurs ne prouve pas leur compatibilité. Consultez aussi les prescriptions de mise à la terre, de protection du câblage et d’intervention sur les modules éclairés.

Prévoir les équipements complémentaires

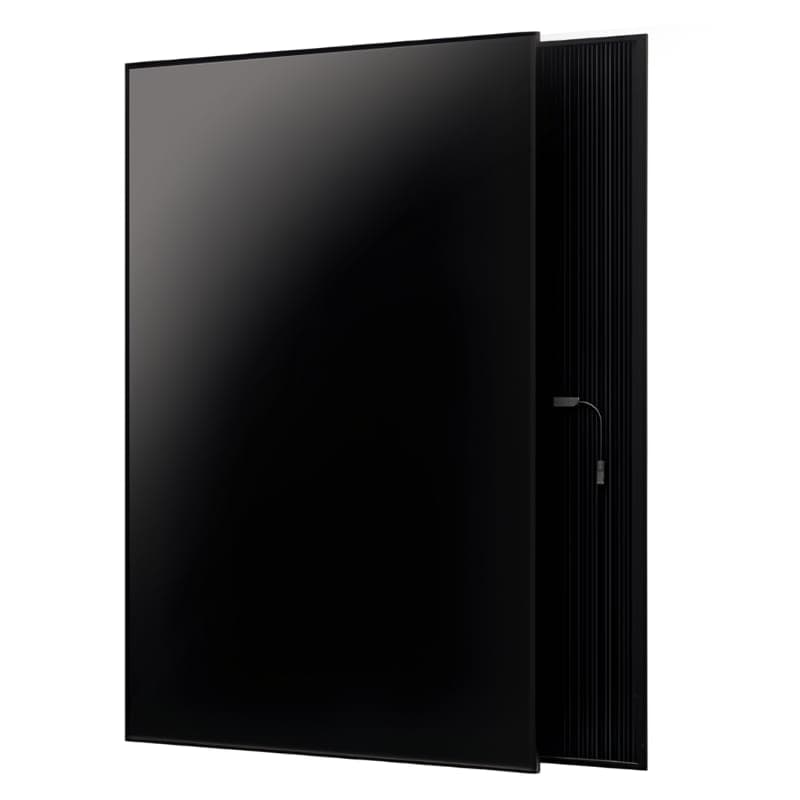

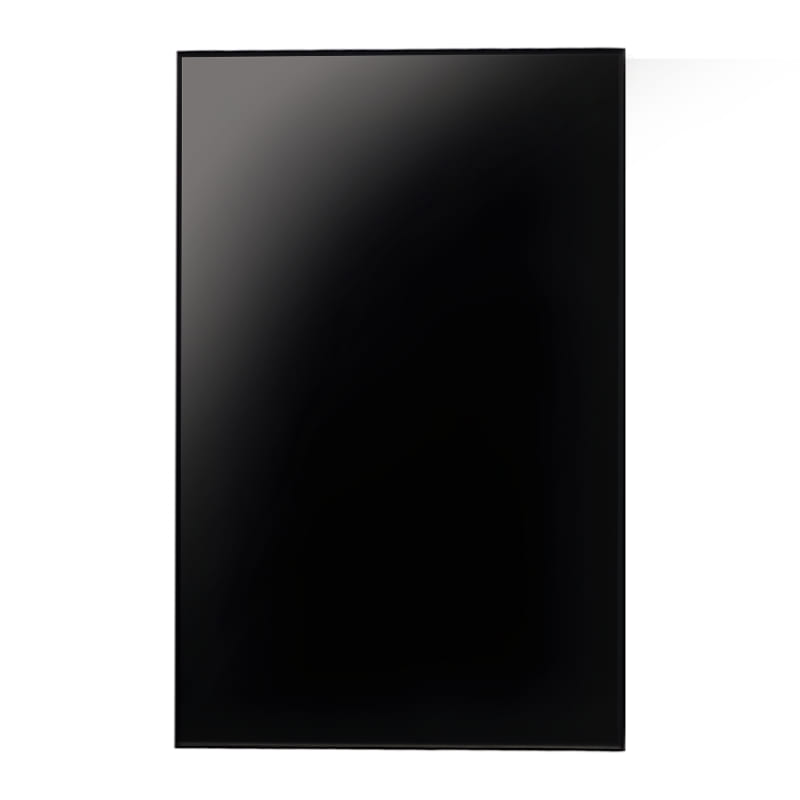

L’offre porte sur un panneau vendu à l’unité. Les indications de palette du document technique concernent le conditionnement. Elles ne signifient pas qu’une palette est incluse. Fixations, onduleur, protections, câbles complémentaires et prestation de pose sont à prévoir selon le projet. Les images de face et de dos présentent le même type de module, sans ajouter de panneau à l’offre. Les garanties commerciales éventuelles restent régies par leurs conditions d’application.
