Onduleur hybride GoodWe GW50K-ET-10 — 50000 W nominaux triphasé

Une conversion photovoltaïque adaptée au projet

Le GoodWe GW50K-ET-10 est un onduleur hybride triphasé de la série ET. Il associe la gestion des chaînes photovoltaïques à une interface de stockage haute tension, pour concevoir une installation cohérente avec les usages du bâtiment.

Pour le réseau français, sa tension nominale entre phases est de 400 V à une fréquence de 50 Hz. La puissance nominale de l’onduleur est distincte de la puissance crête des panneaux et de la capacité énergétique de la batterie. Ces éléments se dimensionnent ensemble en fonction du raccordement et des besoins.

Organiser les chaînes et les orientations

Ce modèle possède 4 trackers MPPT. La limite basse de fonctionnement MPPT est de 165 V minimum ; la limite haute est de 850 V maximum. La tension DC absolue maximale est de 1000 V.

La plage de fonctionnement à puissance nominale et les seuils de mise en veille figurent dans la notice et la fiche technique. La limite absolue ne constitue pas une tension permanente de travail. L’installateur doit vérifier la tension à vide des chaînes aux températures les plus basses, les courants admissibles par entrée et la répartition des panneaux entre les trackers.

Préparer le stockage et le secours

La limite basse de tension batterie est de 200 V minimum et la limite haute de 800 V maximum. Ces valeurs doivent être rapprochées des références et configurations de batteries admises par GoodWe, ainsi que des versions logicielles et des câbles prévus.

Le fonctionnement de secours nécessite une boîte STS supplémentaire et une configuration compatible. Cette boîte, la batterie et les panneaux ne sont pas compris dans cette offre d’onduleur. Définissez les charges prioritaires et leurs appels de courant avec l’installateur : la fonction de secours du système complet ne signifie pas que l’onduleur seul alimente tout le bâtiment lors d’une coupure.

Anticiper l’encombrement et la pose

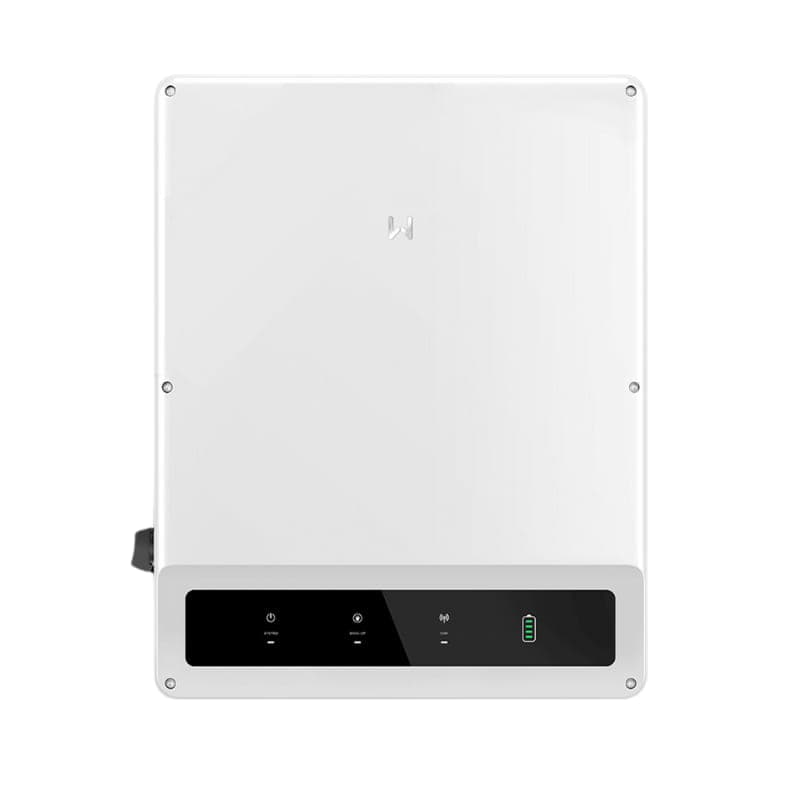

Le boîtier mesure 520 mm de largeur, 660 mm de hauteur et 260 mm de profondeur. Le poids net de l’onduleur est de 65 kg, sans le confondre avec la masse d’un ensemble de batteries ou d’un colis de transport.

Le refroidissement est assuré par un ventilateur intelligent. L’indice de protection IP66 s’accompagne des conditions d’installation du fabricant : environnement adapté, support résistant, distances de dégagement et accès pour l’entretien. Le choix de l’emplacement participe au bon fonctionnement thermique de l’appareil.

Suivi et performances techniques

Le rendement maximal annoncé est de 98,1 % et le rendement européen pondéré de 97,5 %. Il s’agit de caractéristiques de conversion, pas d’une prévision de production ou d’économies. Le résultat réel dépend notamment des panneaux, de leur exposition, de la température et des pertes de l’installation.

Les connexions et fonctions de suivi demandent une configuration conforme à la notice. Les fonctions optionnelles et équipements externes se vérifient pour la référence exacte retenue.

Documents pour préparer l’installation

La fiche technique, la notice française et la déclaration UE du constructeur sont accessibles avec cette fiche. Elles permettent de rapprocher le modèle exact de son raccordement, de ses limites électriques et des procédures de mise en service. L’offre concerne l’équipement ; les panneaux, les modules de batterie, l’étude, la pose et la mise en service sont à prévoir séparément.
