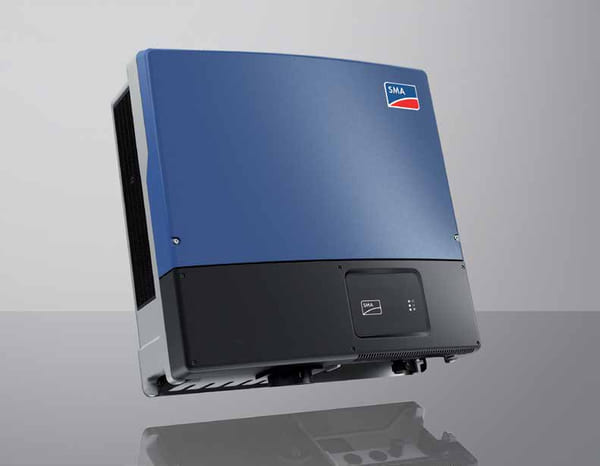

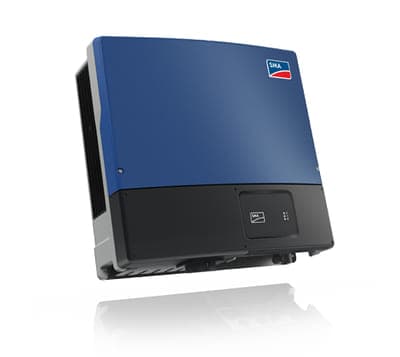

Onduleur réseau SMA STP 25000TL-30 25 kW nominaux triphasé

Configuration photovoltaïque et gestion du réseau

Cet onduleur de chaîne triphasé dispose de 2 régulateurs MPPT. La tension MPPT minimale est de 390 V, la tension MPPT maximale est de 800 V. La tension nominale d’entrée photovoltaïque est de 600 V. La puissance apparente maximale est de 25000 VA.

SMA STP 25000TL-30 : puissance DC maximale de 25550 W pour cos φ = 1. Tension assignée de 600 V, tension minimale de 150 V et démarrage à 188 V. Les 2 entrées MPP indépendantes acceptent chacune 3 strings, avec un courant maximal de 33 A à l’entrée A et de 33 A à l’entrée B. Courant de court-circuit maximal : 43 A par string, selon CEI 62109-2 (I SC PV). Courant de retour maximal réinjecté dans l’installation : 0 A pendant 1 s au plus.

SMA STP 25000TL-30 : panneaux de classe de protection II selon IEC 61730, classe d’application A, choisis conformément aux exigences de l’onduleur. Les panneaux à forte capacité à la terre ne sont admis que pour une capacité de couplage inférieure à 3,5 μF. Sur une même entrée, employer des panneaux du même type, de même orientation et de même inclinaison. La tension à vide du générateur ne doit pas dépasser la limite d’entrée, y compris le jour statistiquement le plus froid ; respecter aussi les limites de courant de l’onduleur et des connecteurs DC. Les adaptateurs Y ne doivent ni servir à couper le circuit DC ni rester librement accessibles près de l’appareil.

SMA STP 25000TL-30 : tension de réseau assignée de 230 V ; tensions nominales AC de 220, 230 ou 240 V. Selon le jeu de données régionales paramétré, plage AC de 180 à 280 V et fréquence de 50 ou 60 Hz. Fréquence assignée : 50 Hz ; plages de travail : 44 à 55 Hz sur un réseau de 50 Hz, 54 à 65 Hz sur un réseau de 60 Hz. Courant nominal de 36,2 A à 230 V, courant maximal de 36,2 A et de 50 A en cas de dysfonctionnement. Facteur de puissance de 1 à puissance assignée ; déphasage réglable de 0 inductif à 0 capacitif. Distorsion harmonique du courant ≤ 3 % lorsque celle de la tension AC est inférieure à 2 % et la puissance AC supérieure à 50 % de la puissance assignée. Injection et raccordement sur 3 phases ; calibre maximal autorisé du fusible : 50 A.

SMA STP 25000TL-30 : utilisation limitée aux pays où l’appareil est homologué ou autorisé par SMA et le gestionnaire de réseau. La notice distingue les micrologiciels ≤ 2.99.99.R et ≥ 3.00.00.R ; elle associe les versions ≥ 3.00.00.R aux dispositions européennes RfG qu’elle décrit. Avant la mise en service, faire vérifier le micrologiciel réellement installé et le jeu de données régionales selon les exigences locales et celles du gestionnaire. La référence du modèle ne détermine pas le micrologiciel effectivement installé. Réseaux de terre indiqués : TN-C, TN-S, TN-C-S et TT, ce dernier si la tension U N_PE est inférieure à 20 V.

SMA STP 25000TL-30 : SMA ShadeFix activé par défaut, avec recherche du point de fonctionnement toutes les 6 minutes, intervalle ajustable selon l’installation et l’ombrage. Q on Demand 24/7 fournit de la puissance réactive à l’ensemble du circuit de l’unité 24 heures sur 24 ; il ne désigne pas une production photovoltaïque active permanente. Lorsqu’elle est activée, cette fonction maintient l’onduleur raccordé au réseau la nuit et prélève de la puissance active pour son fonctionnement. La fourniture de puissance réactive réduit la puissance active injectée et peut aller jusqu’à supprimer l’injection active ; son réglage doit tenir compte des autres fonctions de soutien du réseau. Après activation et configuration, Integrated Plant Control prend en compte la courbe Q(U) du gestionnaire sans mesure au point de raccordement et permet de compenser le matériel électrique intermédiaire. Les fonctions de gestion de réseau, dont la limitation de puissance active, se configurent selon les exigences du gestionnaire.

SMA STP 25000TL-30 : Speedwire/Webconnect de série ; RS485 en option, à utiliser en remplacement de cette interface. Écran, relais multifonction, SMA Power Control Module et parafoudres de type II optionnels. Modbus présent mais désactivé par défaut, à configurer si nécessaire. Webconnect permet une liaison directe avec Sunny Portal pour un maximum de 4 onduleurs par installation ; la notice prévoit un SMA Cluster Controller pour les grandes installations. SMA Smart Connected exige une activation dans Sunny Portal, une connexion permanente et les coordonnées à jour de l’exploitant et du personnel qualifié ; ce service n’est pas présumé activé. Si Modbus est activé, sécuriser l’accès : pare-feu, fermeture des ports inutiles, accès distant par tunnel VPN et absence de redirection du port de communication.

Implantation, environnement et éléments fournis

Le compartiment électronique présente un indice de protection IP65.

SMA STP 25000TL-30 : sans transformateur ni séparation galvanique, avec refroidissement SMA OptiCool. Émissions sonores typiques de 51 dB(A), sans qualification de puissance acoustique garantie ni de pression à une distance donnée. Puissance dissipée la nuit : 1 W. Emballage de 780 × 380 × 790 mm et poids de transport de 68 kg, distinct du poids net de 61 kg. Classe de protection I selon CEI 62109-1 ; catégories de surtension II côté DC et III côté AC.

SMA STP 25000TL-30 : pose intérieure ou extérieure sur un support stable adapté au poids et aux dimensions, hors de portée des enfants. Montage sur poteau interdit. Respecter les positions et dégagements de la notice ; augmenter les distances et l’apport d’air frais entre plusieurs appareils en ambiance chaude. Éviter soleil direct, matières ou gaz facilement inflammables et zones à risque d’explosion. Les fixations adaptées au support, les accessoires éventuels de levage et ceux de sécurisation contre l’extraction sont à prévoir séparément ; leurs dimensions et quantités sont précisées dans le chapitre Montage de la notice.

SMA STP 25000TL-30 : humidité relative de 0 à 100 %, sans condensation ; altitude maximale de 3000 m au-dessus du niveau moyen de la mer. Conditions de montage : classe climatique 4K4H selon CEI 60721-3-4 et pression d’air de 79,5 à 106 kPa. Degré d’encrassement : 3 à l’extérieur du boîtier et 2 à l’intérieur. La plage de transport, distincte du fonctionnement, est de −25 °C à +70 °C, selon la classe 2K3 indiquée dans la notice.

SMA STP 25000TL-30 : fonctionnement de −25 °C à +60 °C. Pour assurer un fonctionnement optimal, le fabricant indique une température ambiante comprise entre −25 °C et +40 °C. Éviter le soleil direct : un échauffement excessif entraîne une réduction de puissance. Les +40 °C ne constituent pas une garantie de pleine puissance.

SMA STP 25000TL-30 : la notice prévoit 1 onduleur, 1 interrupteur-sectionneur DC, 1 support mural, la documentation, 6 connecteurs DC négatifs, 6 positifs et 12 bouchons d’étanchéité. Sont également indiqués le serre-câble, le presse-étoupe AC et son contre-écrou, ainsi que la petite visserie de l’appareil détaillée dans la liste des éléments fournis de la notice. Les vis et rondelles de rechange du couvercle ne constituent pas les fixations murales, à prévoir séparément. Contrôler le contenu effectif à réception.

Protection électrique et interventions

Les protections intégrées comprennent la protection contre l’inversion de polarité DC, le sectionneur DC, la régulation du courant AC, la surveillance du réseau et de l’isolement, ainsi que la surveillance du courant de défaut.

SMA STP 25000TL-30 : absence de surveillance du conducteur de protection : prévoir un conducteur de protection cuivre d’au moins 10 mm² au bornier AC, ou une terre supplémentaire de même section que ce conducteur, en respectant aussi les règles locales. Câble AC cuivre : diamètre extérieur de 14 à 25 mm, section de 6 à 16 mm², limitée à 10 mm² avec embout ; dimensionnement selon les règles locales et la pose. Si un différentiel externe est exigé, la notice prévoit un type A ou B, de courant différentiel assigné d’au moins 100 mA, propre à chaque onduleur. Réseau de catégorie de surtension III ou inférieure ; pour de longs câbles extérieurs, prévoir les mesures ramenant la catégorie IV à III. Le contrôle du défaut à la terre DC au démarrage ne protège pas d’un défaut apparu en fonctionnement : l’installation DC doit rester exempte de défaut. Les cadres des panneaux, le châssis du générateur et les surfaces conductrices doivent rester reliés et mis à la terre conformément aux dispositions applicables sur site.

SMA STP 25000TL-30 : installation et interventions techniques réservées au personnel qualifié. Les panneaux éclairés produisent des tensions dangereuses ; ne pas toucher les parties conductrices et porter les protections adaptées. Avant toute intervention, appliquer la procédure de mise hors tension, de sécurisation et de vérification d’absence de courant et de tension de la notice. Respecter les délais de décharge et de refroidissement propres à l’intervention : ils ne sont pas interchangeables. Le boîtier peut être brûlant ; suivre les conditions d’ouverture et de mesure prévues dans la notice. En cas de dysfonctionnement, éviter toute action directe sur l’appareil et suivre la mise en sécurité du fabricant.
