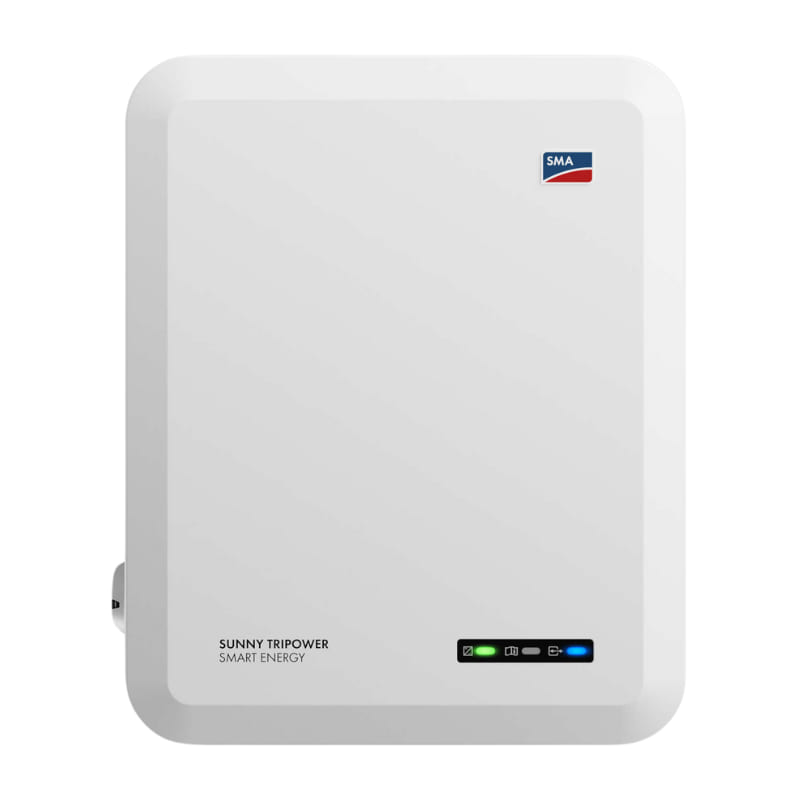

Onduleur hybride SMA STP6.0-3SE-40 triphasé

Associer production solaire et stockage dans un même projet

Le Sunny Tripower Smart Energy STP6.0-3SE-40 est un onduleur hybride triphasé. Il convertit la production des modules photovoltaïques et permet le raccordement d’une batterie compatible dans une architecture étudiée pour l’installation. La présence d’une interface batterie ne signifie pas qu’une batterie est fournie avec cette référence.

Dimensionner les chaînes photovoltaïques

L’appareil dispose de 2 MPPT indépendants. Le dimensionnement doit également vérifier les courants par entrée, le comportement des modules aux températures prévues et les orientations des chaînes. Une puissance globale de panneaux ne suffit pas à établir la compatibilité électrique.

Choisir une batterie réellement compatible

Cette plage décrit l’entrée batterie de l’onduleur ; elle ne doit pas être confondue avec la tension des panneaux ni avec une tension nominale unique. Le modèle de batterie, sa configuration, son interface de communication et les versions logicielles doivent figurer dans les associations admises par SMA. Une batterie dont la tension entre dans cette plage n’est pas automatiquement compatible.

Préparer les fonctions de secours

La fonction de secours intégrée suppose un câblage et une configuration appropriés. Les circuits secourus, leurs charges et les conditions de fonctionnement doivent être vérifiés dans la notice avant de considérer l’installation comme capable de fonctionner en cas de coupure. La puissance disponible pour les appareils secourus dépend de l’architecture retenue et de l’état de fonctionnement du système. Ne pas assimiler une fonction de secours à la garantie d’une alimentation de toute l’habitation dans toutes les situations.

Prévoir la place et la manutention

Le produit mesure 500 mm de largeur, 598 mm de hauteur et 173 mm de profondeur. Son poids net est de 30 kg. Ces valeurs concernent l’onduleur seul. Prévoir une fixation adaptée, les dégagements de ventilation et l’accès nécessaire aux opérations de maintenance ; les cotes du boîtier ne remplacent pas celles de l’installation complète. L’indice IP65 s’applique dans les conditions de pose du fabricant.

Communication, surveillance et protections

Les interfaces de l’appareil permettent d’intégrer la supervision dans le projet, à condition de vérifier les équipements associés et leur configuration. Protocoles et interfaces documentés : Ethernet, Wi-Fi, CAN BAT ; SMA Modbus, SunSpec Modbus et Speedwire/Webconnect. L’onduleur assure la surveillance du réseau et du courant différentiel, avec protection contre l’inversion de polarité DC et résistance aux courts-circuits AC. Les protections contre les surtensions DC et AC de type II figurent dans les caractéristiques constructeur. Elles ne dispensent pas de vérifier les protections complémentaires de l’installation.

Identifier le matériel avant installation

Le type fabricant est STP6.0-3SE-40. La référence commerciale associée est 124611-00.01. La notice française et la déclaration de conformité UE accessibles sur cette fiche permettent de rapprocher le matériel reçu du type prévu. Le montage, le raccordement et la mise en service relèvent de personnel qualifié. Vérifier les prescriptions locales du gestionnaire de réseau et les réglages applicables avant l’utilisation.
