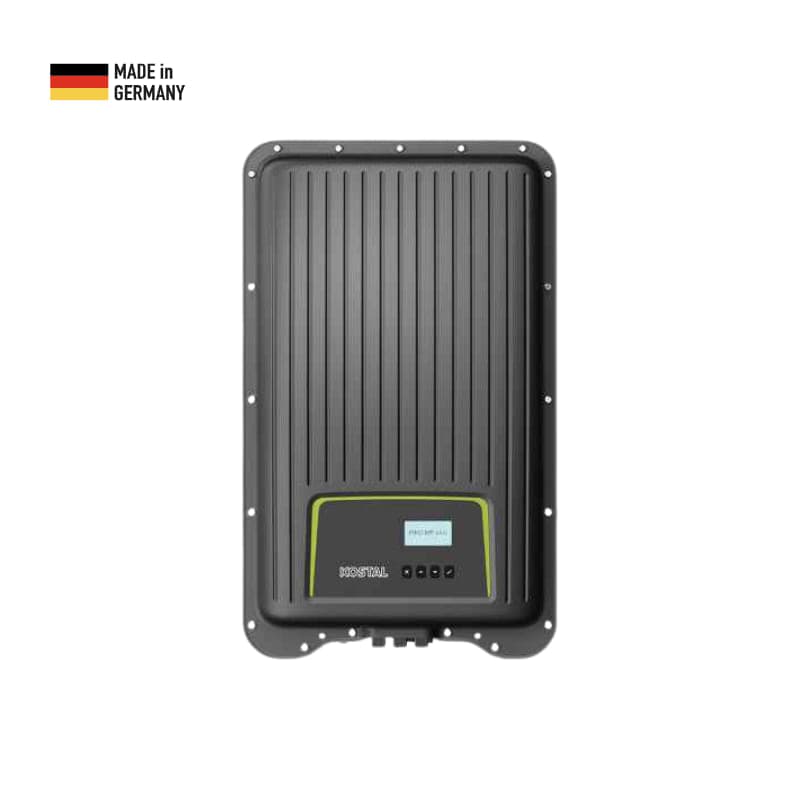

Onduleur KOSTAL PIKO MP plus 4.6-2 monophasé

Convertir l’énergie de votre installation solaire

Le KOSTAL PIKO MP plus 4.6-2 est destiné à une installation photovoltaïque raccordée au réseau monophasé. Il assure la conversion du courant continu des panneaux en courant alternatif utilisable dans l’installation, avec autoconsommation ou injection selon le raccordement retenu. Le choix de cette référence doit tenir compte du champ solaire, du réseau électrique et des exigences applicables au point de livraison.

Dimensionner les entrées photovoltaïques

Le modèle dispose de 2 trackers MPP. La plage de fonctionnement MPP de cette version va de 75 à 600 V. Elle est distincte de la plage nécessaire pour atteindre la puissance nominale. Avant de constituer une chaîne, vérifier sa tension à vide à froid, son courant de court-circuit et les limites de chaque entrée. La puissance cumulée des panneaux ne suffit pas à établir leur compatibilité.

Comprendre les possibilités de stockage

Les entrées DC distinctes permettent une configuration photovoltaïque ou une association de panneaux et de batterie compatible, dans les configurations prévues par la notice. L’option batterie demande le KOSTAL Smart Energy Meter, le code d’activation approprié et une combinaison de matériels et de versions logicielles acceptée par KOSTAL. Le compteur, la batterie et l’activation ne sont pas annoncés comme inclus. La compatibilité doit être vérifiée avant toute connexion ; cette option ne vaut pas promesse d’alimentation de secours.

Préparer la communication et le suivi

La communication comprend Ethernet, RS485 et Modbus RTU pour un compteur d’énergie. Le serveur Web intégré facilite l’accès local aux informations prévues par le fabricant. La supervision à distance dépend du réseau disponible et des services configurés. Pour le pilotage avec une batterie, le compteur, l’activation et les logiciels doivent correspondre à une configuration reconnue par KOSTAL.

Organiser la pose de l’appareil

Le boîtier présente une largeur de 399 mm, une hauteur de 657 mm et une profondeur de 222 mm. Ces valeurs décrivent l’onduleur, sans les dégagements de ventilation, les câbles ni son emballage. L’indice IP65 doit être considéré avec les prescriptions d’emplacement et de montage de la notice. Prévoir un support adapté à la charge, une circulation d’air correcte et un accès pour la mise en service et l’entretien.

Lire les performances dans leur contexte

Le rendement maximal indiqué par le fabricant est de 97,4 % ; le rendement européen est de 96,9 %. Ces valeurs caractérisent la conversion électrique selon les conditions d’essai. Elles ne représentent ni une garantie de production annuelle, ni un taux d’autonomie du logement. L’exposition, le dimensionnement, la température, l’ombrage et la configuration réelle de l’installation influencent les résultats obtenus.

Prévoir le raccordement et les protections

Surveillance du réseau, surveillance du courant de défaut et interrupteur sectionneur DC intégrés ; protections externes selon la notice. Confier le dimensionnement et les travaux électriques à un professionnel qualifié. Les paramètres de pays et de réseau doivent correspondre au lieu d’installation et aux exigences du gestionnaire. Respecter les limites des entrées, le cheminement des câbles et les procédures de consignation avant intervention. Un équipement raccordé au réseau ne devient pas automatiquement une source d’électricité autonome lors d’une coupure.

Retrouver la documentation de cette référence

La notice française et la déclaration UE du fabricant sont associées à cette fiche. Vérifier la référence complète et la plaque signalétique du matériel reçu avant raccordement. Pour un remplacement, comparer aussi les chaînes photovoltaïques existantes, les connecteurs et les équipements de communication. Les accessoires, activations, services et éventuelles garanties commerciales du fabricant relèvent de leurs conditions propres.
