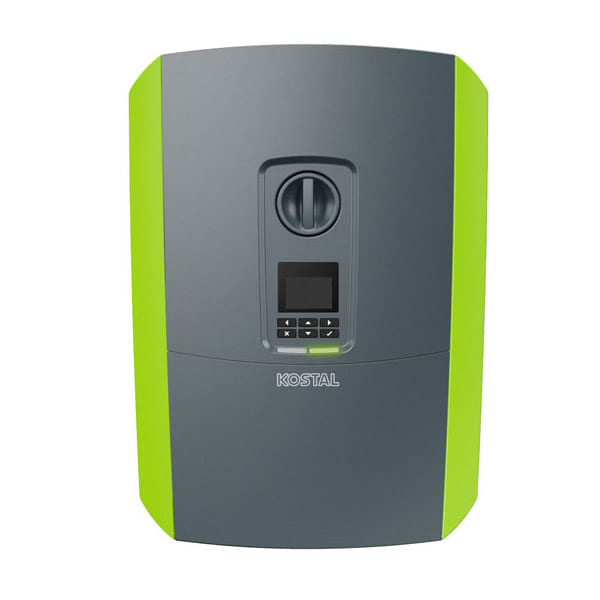

Onduleur réseau KOSTAL PIKO IQ 7.0 7 kW nominaux triphasé
Cet onduleur réseau assure la conversion photovoltaïque avec un raccordement triphasé, à faire correspondre au type d'alimentation de votre installation.
1 290,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- Puissance nominale de l'onduleur de 7000 W sous 400 V à 50 Hz pour le dimensionnement côté réseau.
- Vérifiez que vos chaînes respectent la tension d'entrée maximale de 1000 V côté panneaux.
- Poids net de 19,9 kg : prévoyez une manutention adaptée lors de la pose.
- Connexion Ethernet et serveur Web intégré pour l'intégration au réseau de communication.
- Pour comparer les critères de rendement : rendement maximal de 97,2 %. Rendement européen de 96,5 %.
À quoi sert cet équipement ?
Avant l'achat, confrontez les caractéristiques électriques de vos chaînes de panneaux aux limites d'entrée de l'onduleur. Vérifiez le raccordement de votre installation pour choisir le type de conversion approprié. Pour préparer la pose, prenez en compte la manutention du produit et l'indice de protection de son enveloppe dans le choix de l'emplacement.
Description
Choisir le type de conversion
Vérifiez que votre installation dispose d'un raccordement triphasé.
Dimensionner les chaînes de panneaux
Le suivi du point de puissance maximale des panneaux est désigné par le sigle MPPT. L'onduleur dispose de 2 régulateurs MPPT. La tension MPPT est minimale à 120 V, elle est maximale à 720 V. Vérifiez que les tensions de fonctionnement de vos chaînes respectent ces limites.
L'enveloppe présente un indice de protection IP65.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000824 |
| Marque | KOSTAL |
| Référence fabricant | 10335952 |
| État | Neuf |
| Performances | |
| Puissance de l'onduleur | 7000 W (valeur nominale)à 50 Hz, sous 400 V |
| Rendement maximal | 97,2 % |
| Rendement européen | 96,5 % |
| Électricité | |
| Phases | Triphasé |
| Type d'onduleur | Onduleur de chaîne |
| Nombre de régulateurs MPPT | 2 |
| Tension MPPT minimale | 120 V |
| Tension MPPT maximale | 720 V |
| Tension d'entrée maximale (courant continu) | 1000 V |
| Protocoles de communication | Ethernet LAN RJ45, Modbus RTU pour compteur, Modbus/SunSpec TCP, USB et serveur Web intégré |
| Limites de courant dans la plage MPPT | Plage de fonctionnement MPP. Entre 120 et 180 V : courant limité de 9,5 à 13 A ; entre 680 et 720 V : 11 A. À puissance nominale avec deux trackers : 290 à 720 V |
| Protections intégrées | Surveillance interne de protection des personnes et dispositif de découplage indépendant du réseau ; protections externes à prévoir selon la notice |
| Environnement d'usage | |
| Indice de protection (IP) | IP65 |
Informations correspondant à la référence 10335952.
Dimensions et poids
| Produit | |
|---|---|
| Largeur | 405 mm |
| Profondeur | 233 mm |
| Hauteur | 563 mm |
| Poids net | 19,9 kg |
Compatibilités et conditions d’utilisation
Entre 120 et 180 V, le courant est limité de 9,5 à 13 A. Entre 680 et 720 V, le courant est limité à 11 A. Pour fonctionner à la puissance nominale, utilisez les deux régulateurs MPPT et respectez la plage de tension suivante. Dans cette configuration, la tension va de 290 à 720 V. Vérifiez les tensions et les courants de vos chaînes sur cette plage de fonctionnement.
Avertissements de sécurité
- Faites installer, raccorder et mettre en service l'onduleur par un professionnel qualifié, en suivant la notice du fabricant et les règles de l'installation électrique. Tensions dangereuses côté continu et côté alternatif. Avant toute intervention, coupez toutes les sources et attendez la décharge complète, pendant la durée indiquée par le fabricant. Les panneaux raccordés à l'onduleur restent sous tension tant qu'ils sont éclairés. Le raccordement d'une production au réseau public se déclare auprès du gestionnaire de réseau avant la mise en service.
