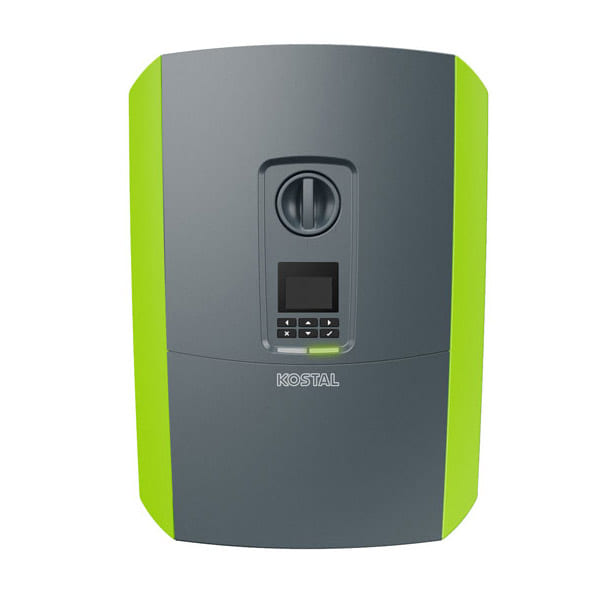

Onduleur réseau KOSTAL PIKO IQ 4.2 4,2 kW nominaux triphasé
Cet onduleur réseau destiné à la conversion photovoltaïque utilise un raccordement triphasé, un critère à vérifier au regard de votre installation électrique.
920,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- Puissance nominale de 4200 W sous 400 V à 50 Hz : vérifiez que ces conditions correspondent à votre raccordement.
- Tension d'entrée en courant continu maximale de 1000 V : vérifiez que vos chaînes photovoltaïques respectent cette limite.
- Poids net de 17,9 kg : prenez en compte cette masse pour préparer la manutention de l'onduleur lors de son installation.
- Communication Ethernet et serveur Web intégré pour l'accès réseau, avec Modbus/SunSpec sur le protocole de contrôle de transmission (TCP).
- Rendement européen de 95,5 %. Rendement maximal de 97,1 % : distinguez ces indicateurs lors de la comparaison d'onduleurs.
À quoi sert cet équipement ?
Ce produit s'adresse aux projets de conversion photovoltaïque dans lesquels le raccordement électrique et les chaînes de panneaux sont étudiés ensemble. Avant l'achat, vérifiez l'adéquation entre la tension des chaînes et les limites d'entrée de l'onduleur. Prenez aussi en compte les restrictions de courant dans la plage de régulation. Pour intégrer le suivi de l'installation, vérifiez les interfaces de communication utilisées par votre système.
Description
Une architecture de chaîne
Il s'agit d'un onduleur de chaîne à raccordement triphasé. Vérifiez que votre installation dispose de ce type de raccordement avant de choisir cet onduleur.
Dimensionner les chaînes photovoltaïques
La régulation photovoltaïque assure le suivi du point de puissance maximale (MPPT). L'onduleur comporte 2 régulateurs MPPT. La tension MPPT minimale est de 120 V, la tension MPPT maximale est de 720 V. Vérifiez que les tensions de fonctionnement de vos chaînes respectent cette plage.
Choisir l'emplacement
Pour choisir l'emplacement, prenez en compte l'indice de protection IP65 du boîtier.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000823 |
| Marque | KOSTAL |
| Référence fabricant | 10335950 |
| État | Neuf |
| Performances | |
| Puissance de l'onduleur | 4200 W (valeur nominale)à 50 Hz, sous 400 V |
| Rendement maximal | 97,1 % |
| Rendement européen | 95,5 % |
| Électricité | |
| Phases | Triphasé |
| Type d'onduleur | Onduleur de chaîne |
| Nombre de régulateurs MPPT | 2 |
| Tension MPPT minimale | 120 V |
| Tension MPPT maximale | 720 V |
| Tension d'entrée maximale (courant continu) | 1000 V |
| Protocoles de communication | Ethernet LAN RJ45, Modbus RTU pour compteur, Modbus/SunSpec TCP, USB et serveur Web intégré |
| Limites de courant dans la plage MPPT | Plage de fonctionnement MPP. Entre 120 et 180 V : courant limité de 9,5 à 13 A ; entre 680 et 720 V : 11 A. À puissance nominale avec deux trackers : 180 à 720 V |
| Protections intégrées | Surveillance interne de protection des personnes et dispositif de découplage indépendant du réseau ; protections externes à prévoir selon la notice |
| Environnement d'usage | |
| Indice de protection (IP) | IP65 |
Informations correspondant à la référence 10335950.
Dimensions et poids
| Produit | |
|---|---|
| Largeur | 405 mm |
| Profondeur | 233 mm |
| Hauteur | 563 mm |
| Poids net | 17,9 kg |
Compatibilités et conditions d’utilisation
Entre 120 et 180 V, le courant est limité de 9,5 à 13 A. Entre 680 et 720 V, le courant est limité à 11 A. Pour fonctionner à la puissance nominale, utilisez les deux régulateurs MPPT et respectez la plage de tension suivante. Dans cette configuration, la tension va de 180 à 720 V.
Avertissements de sécurité
- Faites installer, raccorder et mettre en service l'onduleur par un professionnel qualifié, en suivant la notice du fabricant et les règles de l'installation électrique. Tensions dangereuses côté continu et côté alternatif. Avant toute intervention, coupez toutes les sources et attendez la décharge complète, pendant la durée indiquée par le fabricant. Les panneaux raccordés à l'onduleur restent sous tension tant qu'ils sont éclairés. Le raccordement d'une production au réseau public se déclare auprès du gestionnaire de réseau avant la mise en service.
