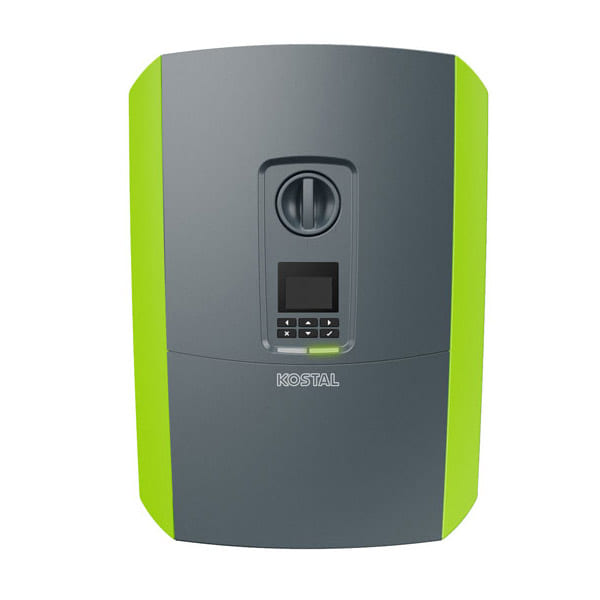

Onduleur réseau KOSTAL PIKO IQ 8.5 8,5 kW nominaux triphasé
Cet onduleur réseau assure la conversion de l’énergie photovoltaïque sur une installation triphasée, avec un raccordement adapté à ce type de réseau.
1 423,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- Puissance nominale de 8500 W sous 400 V à 50 Hz pour le dimensionnement électrique de votre projet.
- Tension d’entrée en courant continu maximale de 1000 V : vérifiez la tension de vos chaînes avant le raccordement.
- Rendement européen de 96,5 %, à distinguer du rendement maximal de 97,2 %.
- Serveur Web intégré et Ethernet pour l’accès réseau ; liaison Modbus pour compteur et bus série universel (USB).
- Poids net de 19,9 kg : prévoyez une manutention adaptée lors de la pose.
À quoi sert cet équipement ?
Pour un projet photovoltaïque organisé en chaînes, confrontez les caractéristiques électriques des panneaux à celles de l’onduleur. Vérifiez la tension de chaque chaîne sur la plage de fonctionnement prévue, ainsi que le courant correspondant. Prévoyez la manutention lors de la préparation de l’emplacement.
Description
Architecture et raccordement
Le raccordement est triphasé : vérifiez que votre installation électrique correspond à ce type de raccordement. Son indice de protection est IP65.
Suivi de la production photovoltaïque
Le suivi du point de puissance maximale (MPPT) est assuré par 2 régulateurs. La tension MPPT minimale est de 120 V, la tension MPPT maximale est de 720 V. Distinguez ces limites de suivi de la tension d’entrée admissible pour dimensionner les chaînes de panneaux.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000825 |
| Marque | KOSTAL |
| Référence fabricant | 10335953 |
| État | Neuf |
| Performances | |
| Puissance de l'onduleur | 8500 W (valeur nominale)à 50 Hz, sous 400 V |
| Rendement maximal | 97,2 % |
| Rendement européen | 96,5 % |
| Électricité | |
| Phases | Triphasé |
| Type d'onduleur | Onduleur de chaîne |
| Nombre de régulateurs MPPT | 2 |
| Tension MPPT minimale | 120 V |
| Tension MPPT maximale | 720 V |
| Tension d'entrée maximale (courant continu) | 1000 V |
| Protocoles de communication | Ethernet LAN RJ45, Modbus RTU pour compteur, Modbus/SunSpec TCP, USB et serveur Web intégré |
| Limites de courant dans la plage MPPT | Plage de fonctionnement MPP. Entre 120 et 180 V : courant limité de 9,5 à 13 A ; entre 680 et 720 V : 11 A. À puissance nominale avec deux trackers : 345 à 720 V |
| Protections intégrées | Surveillance interne de protection des personnes et dispositif de découplage indépendant du réseau ; protections externes à prévoir selon la notice |
| Environnement d'usage | |
| Indice de protection (IP) | IP65 |
Informations correspondant à la référence 10335953.
Dimensions et poids
| Produit | |
|---|---|
| Largeur | 405 mm |
| Profondeur | 233 mm |
| Hauteur | 563 mm |
| Poids net | 19,9 kg |
Compatibilités et conditions d’utilisation
Entre 120 et 180 V, le courant est limité de 9,5 à 13 A. Entre 680 et 720 V, le courant est limité à 11 A. Pour fonctionner à la puissance nominale, utilisez les deux régulateurs MPPT et respectez la plage de tension suivante. Dans cette configuration, la tension va de 345 à 720 V.
Avertissements de sécurité
- Faites installer, raccorder et mettre en service l'onduleur par un professionnel qualifié, en suivant la notice du fabricant et les règles de l'installation électrique. Tensions dangereuses côté continu et côté alternatif. Avant toute intervention, coupez toutes les sources et attendez la décharge complète, pendant la durée indiquée par le fabricant. Les panneaux raccordés à l'onduleur restent sous tension tant qu'ils sont éclairés. Le raccordement d'une production au réseau public se déclare auprès du gestionnaire de réseau avant la mise en service.
