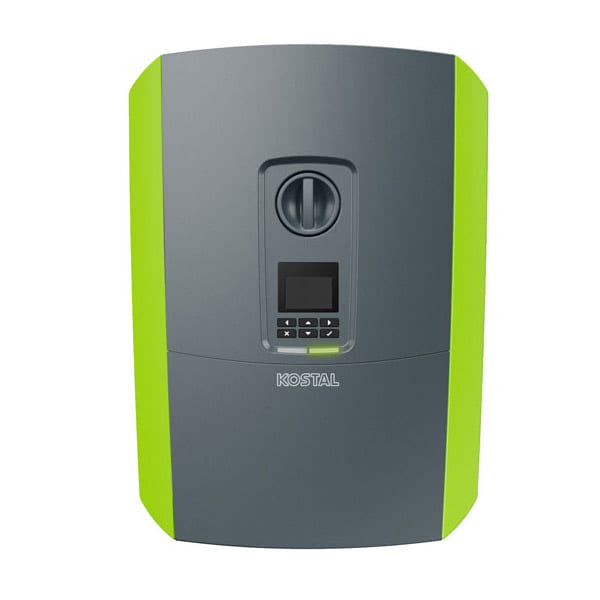

Onduleur réseau KOSTAL PIKO IQ 10 10 kW nominaux triphasé
Cet onduleur réseau assure la conversion électrique d'une installation photovoltaïque triphasée, pour un projet dont le raccordement correspond à cette architecture.
1 553,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- Puissance nominale de l'onduleur de 10 000 W sous 400 V à 50 Hz : confrontez ces conditions à celles de votre raccordement.
- Rendement maximal de 97,2 %. Rendement européen de 96,5 % : distinguez ces indicateurs lors de la comparaison des onduleurs.
- Vérifiez que vos chaînes respectent la tension d'entrée maximale en courant continu de 1000 V.
- Poids net de 19,9 kg : prévoyez la manutention de l'appareil lors de la préparation du chantier.
- Communication par réseau local Ethernet sur RJ45, avec serveur Web intégré.
À quoi sert cet équipement ?
Avant l'achat, confrontez les caractéristiques électriques de vos chaînes de panneaux aux limites d'entrée et à la plage de fonctionnement de l'onduleur. Distinguez la plage de fonctionnement de celle qui permet d'atteindre la puissance annoncée. Pour intégrer l'appareil à votre installation, vérifiez également le raccordement électrique et les interfaces nécessaires à votre système de suivi.
Description
Une architecture de chaîne
Le PIKO IQ 10 est un onduleur de chaîne à raccordement triphasé. Vérifiez que cette architecture correspond au raccordement électrique de votre installation.
Dimensionner les chaînes de panneaux
Les régulateurs assurent le suivi du point de puissance maximale (MPPT). Le nombre de régulateurs MPPT est de 2. Vérifiez la tension de vos chaînes : la tension MPPT minimale est de 120 V, la tension MPPT maximale est de 720 V. Ces bornes définissent la plage de tension à prendre en compte pour le fonctionnement des régulateurs.
Le boîtier présente un indice de protection IP65.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000821 |
| Marque | KOSTAL |
| Référence fabricant | 10335954 |
| État | Neuf |
| Performances | |
| Puissance de l'onduleur | 10 000 W (valeur nominale)à 50 Hz, sous 400 V |
| Rendement maximal | 97,2 % |
| Rendement européen | 96,5 % |
| Électricité | |
| Phases | Triphasé |
| Type d'onduleur | Onduleur de chaîne |
| Nombre de régulateurs MPPT | 2 |
| Tension MPPT minimale | 120 V |
| Tension MPPT maximale | 720 V |
| Tension d'entrée maximale (courant continu) | 1000 V |
| Protocoles de communication | Ethernet LAN RJ45, Modbus RTU pour compteur, Modbus/SunSpec TCP, USB et serveur Web intégré |
| Limites de courant dans la plage MPPT | Plage de fonctionnement MPP. Entre 120 et 180 V : courant limité de 9,5 à 13 A ; entre 680 et 720 V : 11 A. À puissance nominale avec deux trackers : 405 à 720 V |
| Protections intégrées | Surveillance interne de protection des personnes et dispositif de découplage indépendant du réseau ; protections externes à prévoir selon la notice |
| Environnement d'usage | |
| Indice de protection (IP) | IP65 |
Informations correspondant à la référence 10335954.
Dimensions et poids
| Produit | |
|---|---|
| Largeur | 405 mm |
| Profondeur | 233 mm |
| Hauteur | 563 mm |
| Poids net | 19,9 kg |
Compatibilités et conditions d’utilisation
Entre 120 et 180 V, le courant est limité de 9,5 à 13 A. Entre 680 et 720 V, le courant est limité à 11 A. Pour fonctionner à la puissance nominale, utilisez les deux régulateurs MPPT et respectez la plage de tension suivante. Dans cette configuration, la tension va de 405 à 720 V. Vérifiez les tensions et les courants de vos chaînes sur cette plage de fonctionnement.
Avertissements de sécurité
- Faites installer, raccorder et mettre en service l'onduleur par un professionnel qualifié, en suivant la notice du fabricant et les règles de l'installation électrique. Tensions dangereuses côté continu et côté alternatif. Avant toute intervention, coupez toutes les sources et attendez la décharge complète, pendant la durée indiquée par le fabricant. Les panneaux raccordés à l'onduleur restent sous tension tant qu'ils sont éclairés. Le raccordement d'une production au réseau public se déclare auprès du gestionnaire de réseau avant la mise en service.
