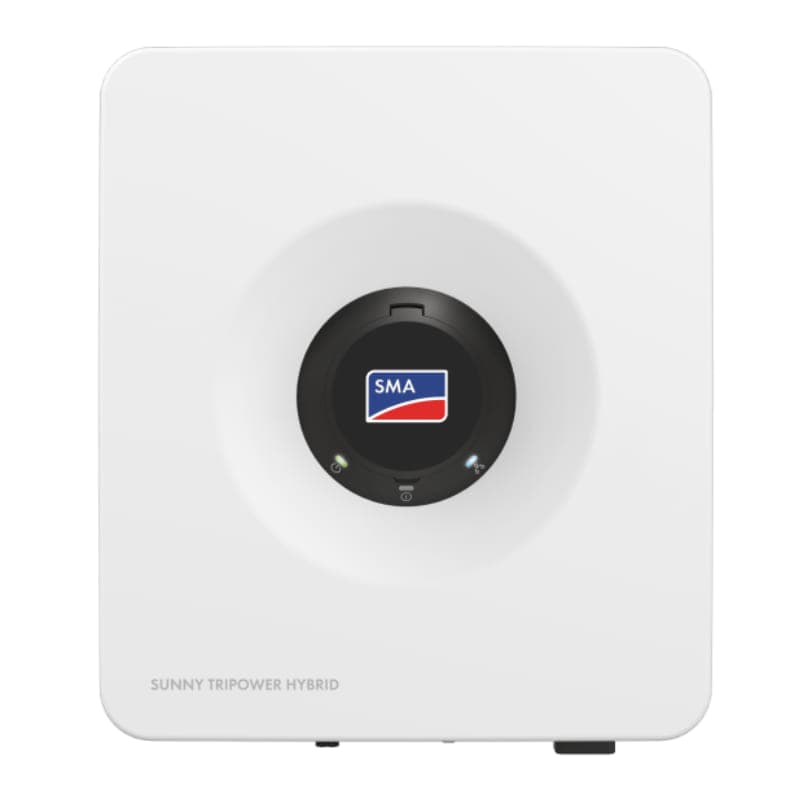

Onduleur hybride SMA STPH30-70 triphasé

Un onduleur hybride pour un projet triphasé

Le Sunny Tripower Hybrid X STPH30-70 réunit la conversion photovoltaïque et une interface batterie. Sa puissance nominale AC de 30000 W est donnée à 230 V et 50 Hz ; le raccordement réseau est triphasé. Cette référence concerne l’onduleur, et ne doit pas être assimilée à une installation complète avec panneaux et stockage.

Adapter les chaînes photovoltaïques

Les 4 MPPT permettent de dimensionner plusieurs groupes de modules. La plage MPP de fonctionnement s’étend de 180 V à 950 V ; la plage permettant d’atteindre la puissance nominale est plus étroite et propre au modèle. Sa colonne exacte figure dans le tableau de la notice. La tension maximale absolue de l’entrée photovoltaïque est de 1000 V. Ces notions doivent rester distinctes lors de l’étude des chaînes. Les tensions par temps froid, les courants et les orientations se vérifient avec les caractéristiques exactes des panneaux.

Préparer le stockage

L’entrée batterie couvre 120 V à 800 V. Cette plage ne rend pas toutes les batteries compatibles : le modèle, la configuration, la communication et les versions logicielles doivent correspondre aux associations autorisées par SMA. La batterie est à sélectionner séparément. Dimensionnez la capacité et la puissance du stockage selon les usages, sans les déduire de la seule puissance nominale de l’onduleur.

Prévoir le secours et les équipements complémentaires

Un fonctionnement de secours nécessite une architecture adaptée et les équipements prévus par le fabricant. Vérifiez les circuits à alimenter, leurs appels de courant, les dispositifs de commutation et le schéma de raccordement dans la notice. La présence d’une interface batterie ne garantit pas, à elle seule, une alimentation autonome de tout le bâtiment. Les compteurs, protections complémentaires, équipements de secours et prestations de pose se choisissent selon le projet.

Installer un équipement aux dimensions connues

Le boîtier mesure 780 mm de largeur, 617,5 mm de hauteur et 270 mm de profondeur. Sa masse nette est de 45 kg. Préparez le support mural, la manutention et les dégagements de ventilation avec les prescriptions du fabricant. L’indice IP65 s’applique dans les conditions de montage prévues et ne dispense pas d’étudier l’environnement de pose.

Intégrer supervision et protections

Les interfaces documentées comprennent Ethernet, SMA Speedwire, Modbus TCP et WLAN. Leur usage dépend des équipements associés et de la configuration de l’installation. Le système de protection comprend notamment la surveillance du réseau et de l’isolement, la détection d’arc AFCI et des protections contre les surtensions. Ces fonctions intégrées ne remplacent pas l’étude des protections externes, de la mise à la terre et des exigences du gestionnaire de réseau.

Vérifier la référence avant la mise en service

Comparez le type STPH30-70 porté sur l’appareil, les raccordements et les réglages avec le dossier de l’installation. La notice française du fabricant précise le montage, la sécurité, les paramètres et la maintenance. La pose et les interventions électriques doivent être réalisées par du personnel qualifié.
