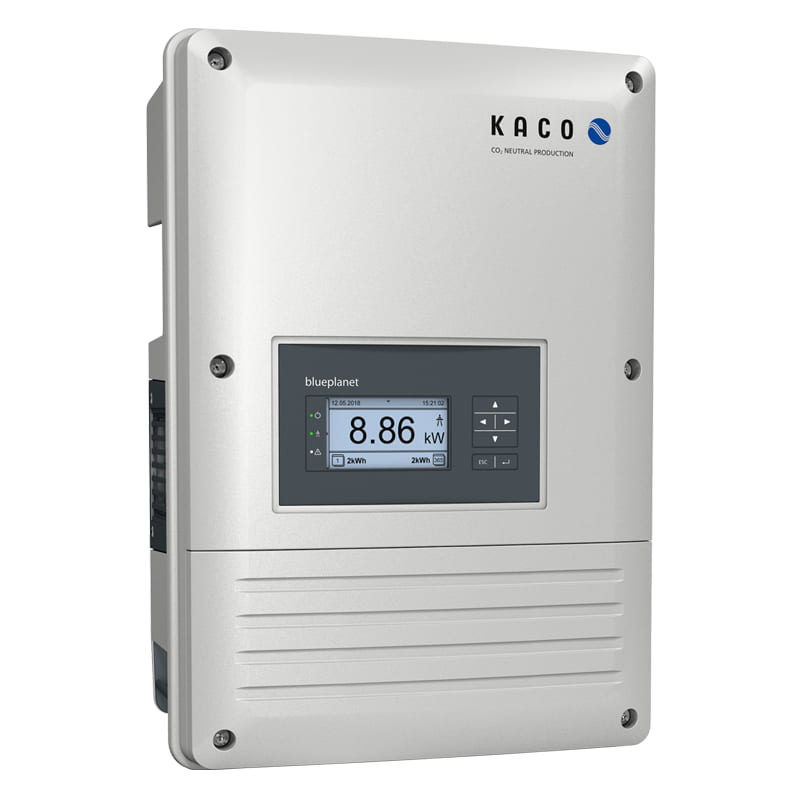

Onduleur KACO blueplanet 7.5 TL3 M2 triphasé

Un onduleur de chaîne pour votre installation triphasée

Le KACO blueplanet 7.5 TL3 M2 convertit le courant continu des modules photovoltaïques pour une installation raccordée au réseau triphasé. Cette version appartient à la gamme TL3 M2. La puissance active nominale et les conditions de réseau figurent dans le tableau technique : cette donnée reste distincte de la puissance crête des panneaux et d’une puissance maximale mesurée ponctuellement.

Dimensionner le champ solaire

Les deux régulateurs MPPT permettent de suivre des groupes de modules distincts. Pour répartir les chaînes, vérifiez la colonne correspondant à cette version dans la notice : tensions à froid, plage de suivi, courants et caractéristiques de court-circuit doivent rester compatibles. L’orientation des modules, les ombrages et les longueurs de câble influencent aussi la conception. Le choix ne se limite pas à additionner les puissances inscrites sur les panneaux.

Comprendre les limites de tension

La plage MPP du tableau est donnée aux conditions de puissance précisées par le fabricant. Elle ne représente ni la totalité de la plage de fonctionnement ni le seuil de démarrage. Vérifiez cette limite avec la température minimale prévisible et les caractéristiques des modules. Le respect de la tension ne dispense pas de vérifier le courant admissible et les protections de chaque chaîne.

Préparer le montage du boîtier

L’appareil mesure 363 mm de large, 522 mm de haut et 246 mm de profondeur, pour une masse nette de 30 kg hors emballage. Choisissez un support adapté à cette charge et prévoyez une manutention sûre. Le refroidissement utilise un ventilateur : conserver les dégagements de la notice et un accès pour l’entretien. L’indice IP65 s’applique dans les conditions de montage prévues par KACO ; il ne constitue pas une autorisation d’installation dans n’importe quel environnement.

Lire les rendements de cette version

La notice indique un rendement maximal de 98,3 % et un rendement européen de 97,7 %. Ces valeurs décrivent la conversion électrique de l’onduleur dans les conditions du fabricant. Elles ne constituent pas une prévision de production annuelle ni une promesse d’autonomie. La puissance disponible, le dimensionnement, l’exposition, la température et les conditions du réseau participent au résultat de l’installation.

Prévoir la communication

Les interfaces standard comprennent Ethernet, USB et RS485. La notice décrit les échanges TCP/IP, Modbus TCP et SunSpec. Le raccordement au réseau local et le choix d’un dispositif de supervision se préparent selon le projet. Une interface de communication ne signifie pas qu’un compteur, une passerelle externe ou un service Internet est fourni avec l’appareil.

Raccordement et protections

Protection contre les inversions de polarité DC, protection contre les surtensions DC, sectionneur DC et surveillance réseau selon configuration pays. Ces dispositifs intégrés ne remplacent pas l’étude et la pose des protections externes. Confiez le montage, le raccordement, le réglage du pays et la mise en service à un professionnel qualifié. La configuration doit correspondre au réseau et aux prescriptions applicables au point de raccordement. Un certificat réseau documente un type d’appareil ; il ne constitue pas, à lui seul, l’accord de raccordement de votre installation.

Fourniture et limites d’usage

L’offre porte sur l’onduleur KACO blueplanet 7.5 TL3 M2. Panneaux, batteries, compteurs et travaux ne sont pas annoncés comme inclus. Cet onduleur de chaîne réseau ne doit pas être confondu avec un onduleur hybride : aucune connexion directe à une batterie ni alimentation de secours n’est promise. Avant un remplacement, confrontez la version reçue au champ solaire existant et à la configuration de l’installation.

Documents et réception

La notice et la déclaration UE du fabricant en anglais sont accessibles avec la fiche. Conservez-les avec les documents de l’installation. À réception, rapprochez la désignation de l’appareil commandé, vérifiez l’état du boîtier et signalez une anomalie avant mise en service. Ne débranchez pas les connecteurs sous charge ; respectez les procédures de consignation et les temps d’attente de la notice, car les modules éclairés peuvent rester sous tension.
