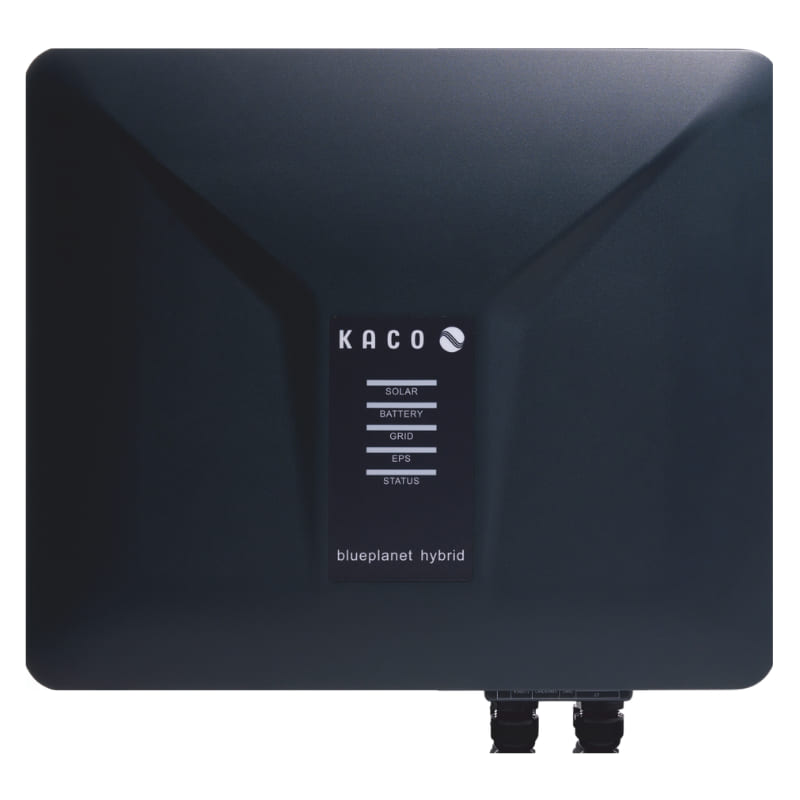

Onduleur hybride KACO blueplanet hybrid 10.0 NH3 M3 triphasé
Cet onduleur hybride triphasé associe la gestion photovoltaïque et le raccordement de batteries compatibles, avec une fonction de secours de l’installation en cas de coupure.
1 484,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- La puissance de charge maximale est de 10 000 W et la puissance de décharge maximale est de 10 000 W.
- Le rendement maximal est de 98,11 % ; le rendement européen est de 96,46 %.
- Le courant de charge maximal est de 30 A et le courant de décharge maximal est de 30 A.
- La protection contre les surtensions est intégrée et l’appareil affiche un indice IP66.
À quoi sert cet équipement ?
Cet onduleur s’adresse à une installation photovoltaïque triphasée qui prévoit le raccordement d’une batterie compatible et souhaite disposer d’un secours de l’installation avec bascule en cas de coupure. Avant l’achat, vérifiez la compatibilité de la batterie, sa tension, ainsi que les plages de tension requises par les chaînes photovoltaïques. Tenez aussi compte de l’emplacement prévu, de la plage de température de fonctionnement, de la protection IP66 et du poids net de l’appareil.
Description
Photovoltaïque et batterie
L’appareil est un onduleur hybride avec 3 régulateurs MPPT. Pour dimensionner les chaînes, la plage MPPT va de 200 V à 950 V, tandis que la tension d’entrée maximale en courant continu est de 1100 V. La tension MPPT minimale à puissance nominale est de 320 V et sa tension maximale à puissance nominale est de 850 V. Vérifiez ces plages avec la configuration de vos panneaux.
Le raccordement batterie accepte une tension de 120 V à 600 V. Vérifiez que votre batterie appartient à l’une de ces gammes et que sa tension respecte cette plage.
Secours et installation
L’appareil est fourni avec un compteur intelligent Energy Meter SDM630 et des transformateurs de courant ; une protection contre les surtensions est intégrée. Son indice IP66 et sa plage de fonctionnement de -25 °C à 60 °C sont à prendre en compte pour choisir son emplacement.
Le poids net est de 28,5 kg. Prévoyez une installation adaptée à cette masse et vérifiez que les protocoles de communication répondent à vos besoins : CAN pour le système de gestion de batterie, SunSpec Modbus RTU pour le compteur, ainsi que WLAN et LAN pour le portail.
Questions avant l'achat
Peut-on y raccorder une batterie ?
La tension admissible va de 120 V à 600 V.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000788 |
| Marque | KACO |
| Référence fabricant | 1002105 |
| État | Neuf |
| Électricité | |
| Phases | Triphasé |
| Type d'onduleur | Onduleur hybride |
| Nombre de régulateurs MPPT | 3 |
| Tension MPPT minimale | 200 V |
| Tension MPPT maximale | 950 V |
| Tension d'entrée maximale (courant continu) | 1100 V |
| Tension minimale de batterie admissible | 120 V |
| Tension maximale de batterie admissible | 600 V |
| Protocoles de communication | CAN pour le BMS ; SunSpec Modbus RTU pour le compteur ; WLAN et LAN pour le portail |
| Alimentation de secours | Secours de l’installation (bascule en cas de coupure) |
| Batteries compatibles et configuration | Compatible avec les gammes BYD HVS, BYD HVM, Pylontech Force H1 et AXITEC Li Sv1 |
| Tension MPPT minimale à puissance nominale | 320 V |
| Tension MPPT maximale à puissance nominale | 850 V |
| Autres caractéristiques | |
| Courant de charge maximal | 30 A |
| Courant de décharge maximal | 30 A |
| Puissance de charge maximale | 10 000 W |
| Puissance de décharge maximale | 10 000 W |
| Performances | |
| Rendement maximal | 98,11 % |
| Rendement européen | 96,46 % |
| Puissance apparente maximale | 10 000 VA |
| Environnement d'usage | |
| Indice de protection (IP) | IP66 |
| Température de fonctionnement minimale | -25 °C |
| Température de fonctionnement maximale | 60 °C |
Informations correspondant à la référence 1002105.
Dimensions et poids
| Produit | |
|---|---|
| Largeur | 530 mm |
| Profondeur | 230 mm |
| Hauteur | 545 mm |
| Poids net | 28,5 kg |
Compatibilités et conditions d’utilisation
Compatible avec les gammes de batteries BYD HVS, BYD HVM, Pylontech Force H1 et AXITEC Li Sv1. Vérifiez que la tension de batterie se situe de 120 V à 600 V et que les tensions des chaînes respectent la plage MPPT de 200 V à 950 V. Les communications indiquées sont CAN pour le système de gestion de batterie, SunSpec Modbus RTU pour le compteur, WLAN et LAN pour le portail.
