KACO

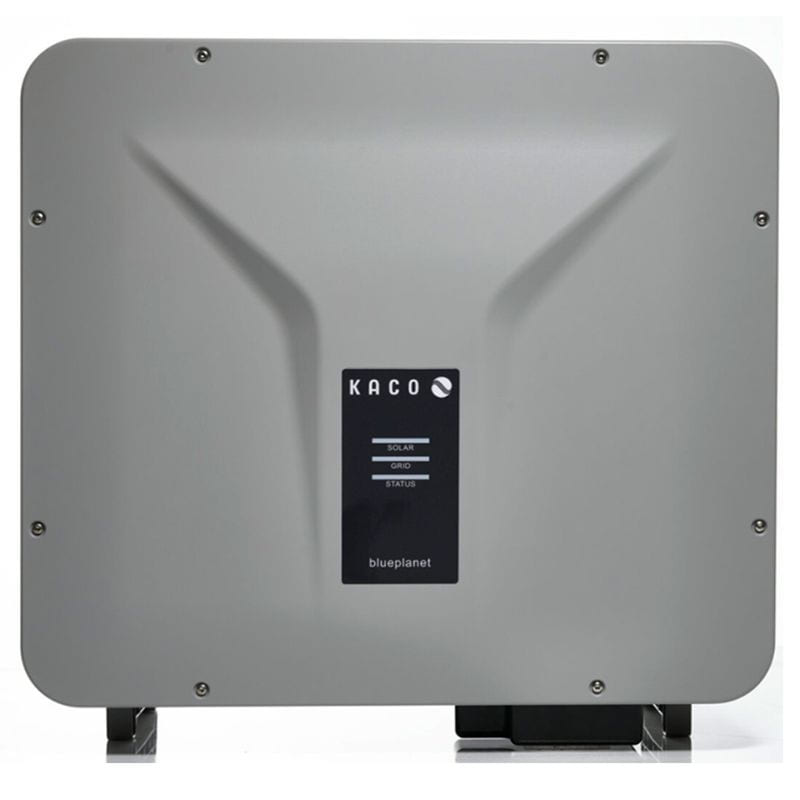

Onduleur réseau KACO blueplanet 60.0 NX3 M5 triphasé
Cet onduleur réseau KACO convertit l'énergie photovoltaïque pour une installation triphasée, dont le raccordement doit correspondre à cette configuration.
2 092,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- Puissance apparente assignée de 60 000 VA, le repère à distinguer de la limite maximale pour dimensionner votre projet.
- Rendement européen de 97,7 %, rendement maximal de 98 % : des indicateurs distincts pour comparer les onduleurs.
- Tension d'entrée maximale en courant continu de 1100 V : vérifiez que vos chaînes respectent cette limite.
- Communications par réseau local sans fil et via KACO Legacy Protocol pour le choix du mode de liaison.
À quoi sert cet équipement ?
Ce produit répond à un projet photovoltaïque avec des panneaux raccordés en chaînes. Avant l'achat, confrontez les tensions des chaînes à la plage de suivi de l'onduleur et à sa limite d'entrée. Vérifiez aussi les courants prévus sur chaque régulateur, la puissance apparente attendue et les besoins de communication de votre installation. Pour l'emplacement, prenez en compte la température ambiante et le déclassement de puissance à température élevée.
Description
Distinguer puissance assignée et puissance maximale
La puissance apparente maximale atteint 60 000 VA. Distinguez cette limite de la puissance apparente assignée lorsque vous définissez les besoins de votre installation.
Dimensionner les chaînes photovoltaïques
L'architecture d'onduleur de chaîne comprend 5 régulateurs MPPT, dédiés au suivi du point de puissance maximale. La tension MPPT minimale est de 500 V, la tension MPPT maximale est de 850 V. Vérifiez que les tensions de vos chaînes respectent cette plage de suivi.
Les limites de courant par régulateur diffèrent selon l'entrée. Vérifiez le courant prévu sur chaque entrée plutôt que d'appliquer une limite identique à toutes les chaînes.
Tenir compte de l'environnement
La température ambiante de fonctionnement va de -25 °C à +60 °C avec un déclassement de puissance à température ambiante élevée. Prenez en compte ce déclassement pour choisir l'emplacement de l'onduleur. Son indice de protection est IP66.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000785 |
| Marque | KACO |
| Référence fabricant | 1002108 |
| État | Neuf |
| Performances | |
| Puissance apparente assignée | 60 000 VA |
| Rendement maximal | 98 % |
| Rendement européen | 97,7 % |
| Puissance apparente maximale | 60 000 VA |
| Électricité | |
| Phases | Triphasé |
| Type d'onduleur | Onduleur de chaîne |
| Nombre de régulateurs MPPT | 5 |
| Tension MPPT minimale | 500 V |
| Tension MPPT maximale | 850 V |
| Tension d'entrée maximale (courant continu) | 1100 V |
| Protocoles de communication | WLAN ; SunSpec Modbus TCP-IP ; SunSpec Modbus RTU ; KACO Legacy Protocol |
| Environnement d'usage | |
| Indice de protection (IP) | IP66 |
| Raccordements | |
| Température de fonctionnement et déclassement | Température ambiante de -25 °C à +60 °C, avec réduction de puissance à température ambiante élevée |
Informations correspondant à la référence 1002108.
Dimensions et poids
| Produit | |
|---|---|
| Largeur | 670 mm |
| Profondeur | 298 mm |
| Hauteur | 765 mm |
Compatibilités et conditions d’utilisation
Vérifiez la tension MPPT minimale de 500 V, ainsi que la tension MPPT maximale de 850 V pour dimensionner vos chaînes photovoltaïques.
Avertissements de sécurité
- Faites installer, raccorder et mettre en service l'onduleur par un professionnel qualifié, en suivant la notice du fabricant et les règles de l'installation électrique. Tensions dangereuses côté continu et côté alternatif. Avant toute intervention, coupez toutes les sources et attendez la décharge complète, pendant la durée indiquée par le fabricant. Les panneaux raccordés à l'onduleur restent sous tension tant qu'ils sont éclairés. Le raccordement d'une production au réseau public se déclare auprès du gestionnaire de réseau avant la mise en service.
