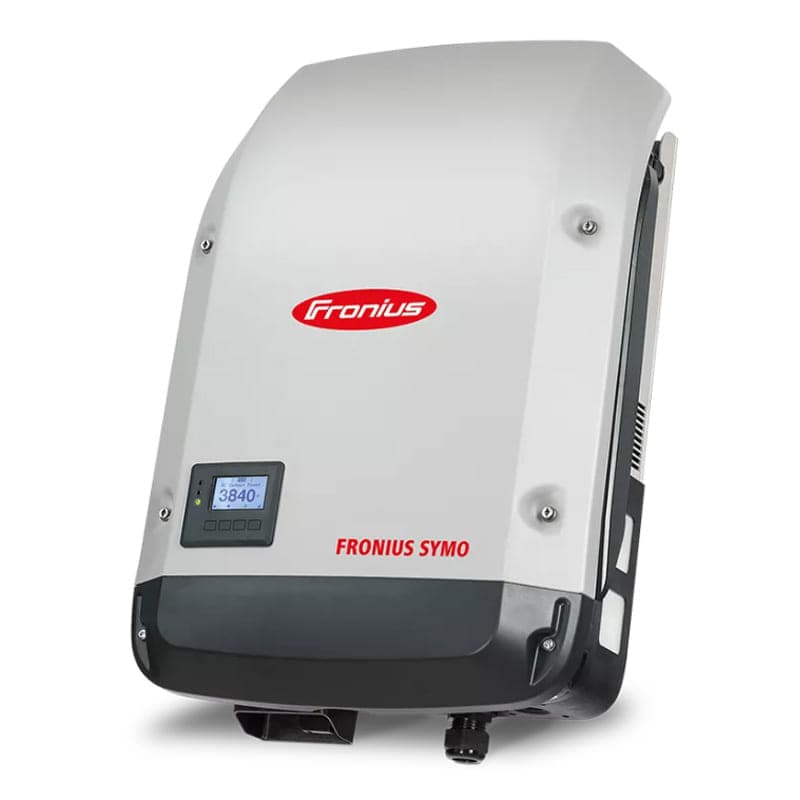

Onduleur Fronius Symo 7.0-3-M triphasé

Convertir une production solaire sur un réseau triphasé

Le Fronius Symo 7.0-3-M est un onduleur photovoltaïque de chaîne sans transformateur. Cette puissance concerne l’ensemble de la sortie de l’appareil ; elle ne doit pas être multipliée par le nombre de phases. Le choix se fait en fonction des panneaux, des chaînes photovoltaïques, du raccordement électrique et des exigences du gestionnaire de réseau.

Vérifier les tensions et les courants du champ solaire

Cette version dispose de deux MPPT, avec une plage de fonctionnement MPP de 228 à 800 V. La tension DC maximale à vide est de 1000 V dans les conditions indiquées par le constructeur. Elle constitue une limite différente de la borne supérieure de fonctionnement MPP. Le dimensionnement doit tenir compte de la tension à vide par temps froid, des tensions de fonctionnement, des courants admissibles et des courants de court-circuit. La seule puissance cumulée des panneaux ne permet pas de valider une association.

Préparer le raccordement triphasé

Le courant nominal de sortie indiqué par la notice est de 10,2 A par phase à 230 V phase-neutre et à 50 Hz. Le raccordement, les protections, la mise à la terre et les paramètres pays doivent être adaptés à l’installation. L’onduleur ne transforme pas un branchement monophasé existant en branchement triphasé. Pour remplacer un appareil, comparer les raccordements, les limites électriques et les réglages, et pas seulement la puissance annoncée.

Organiser la supervision de cette version

La configuration standard comporte les fonctions de communication WLAN et Ethernet via Fronius Datamanager. Fronius Solar Net et USB sont également décrits dans la documentation. L’accès au suivi dépend du réseau, du paramétrage et des services utilisés. Les éventuels compteurs, accessoires ou services complémentaires doivent être vérifiés séparément. Cette référence ne doit pas être confondue avec une version light dépourvue de Datamanager intégré.

Prévoir la fixation et la ventilation

L’appareil mesure 431 mm de largeur, 645 mm de hauteur et 204 mm de profondeur, pour un poids net de 21,9 kg. Ces dimensions ne comprennent ni l’emballage ni les espaces de dégagement nécessaires à l’installation. Le refroidissement utilise une ventilation forcée régulée. L’indice IP65 doit être considéré avec les prescriptions du fabricant concernant le support, l’emplacement, l’aération et l’accès pour la maintenance.

Comprendre les fonctions de protection

La notice décrit une mesure de l’isolation DC, une limitation de puissance en surcharge, un sectionneur DC, une surveillance des courants résiduels et une détection active des îlots par décalage de fréquence. Ces fonctions internes complètent les dispositions de sécurité de l’installation. Elles ne permettent pas d’écarter les protections externes ni les procédures de raccordement. Les travaux électriques doivent être confiés à du personnel qualifié.

Identifier la gamme avant de choisir

Ce Symo est un onduleur de chaîne raccordé au réseau. Il ne faut pas lui attribuer les fonctions d’un Symo Hybrid, d’un GEN24 ou d’un Symo Advanced. Il ne constitue pas une alimentation autonome pendant une coupure et une batterie ne se raccorde pas directement sur ses entrées photovoltaïques. La notice française et la déclaration UE fabricant jointes permettent de comparer le modèle et sa référence avec la plaque signalétique du matériel reçu. Les conditions de garantie commerciale et des services éventuels restent celles du fabricant.
