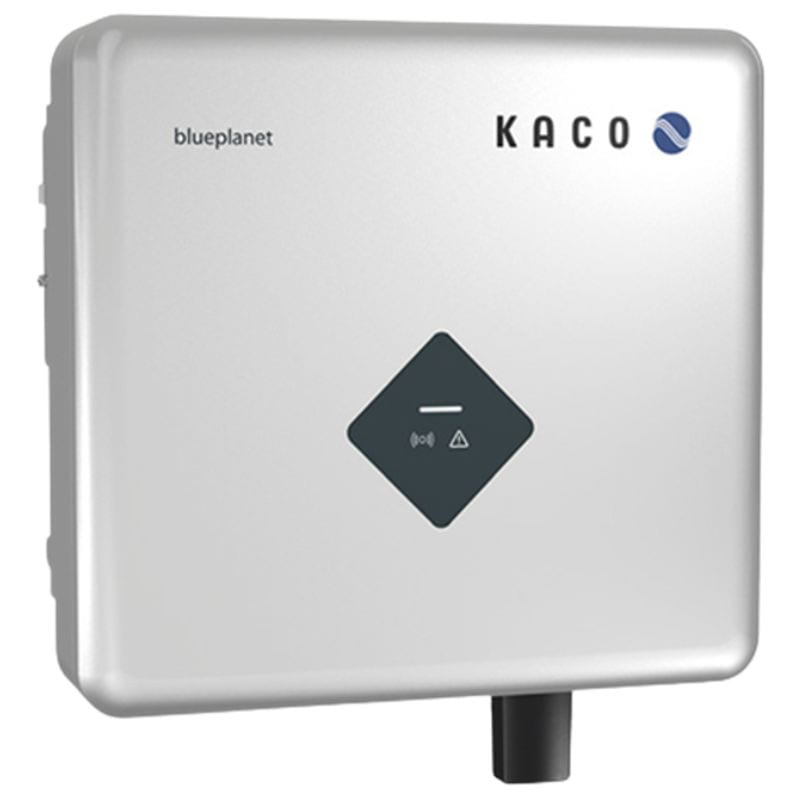

Onduleur KACO blueplanet 3.0 NX1 M2 — monophasé 3000 VA nominaux

Un onduleur réseau pour un raccordement monophasé

Le KACO blueplanet 3.0 NX1 M2, référence fabricant 1002015, convertit le courant continu des panneaux photovoltaïques en courant alternatif destiné au réseau. La puissance apparente nominale ne doit pas être confondue avec une puissance active indépendante du facteur de puissance.

La sortie est monophasée, avec une tension nominale de 230 V. Le réglage français utilise une fréquence nominale de 50 Hz. Le choix de l’onduleur doit rester cohérent avec la puissance autorisée au raccordement, le dimensionnement des panneaux et les prescriptions du gestionnaire de réseau. La désignation commerciale ne remplace pas les valeurs nominales de la colonne technique du modèle.

Dimensionner les chaînes sur les bonnes limites

Les 2 trackers MPPT disposent chacun d’une entrée de chaîne. À puissance nominale, la borne basse de la plage MPP est de 140 V minimum et sa borne haute de 480 V maximum. La plage de travail générale est distincte de cette plage à puissance nominale. La tension DC absolue maximale est de 580 V : ce plafond n’est pas une consigne normale d’exploitation.

Les tensions à vide par temps froid, les courants de fonctionnement et de court-circuit doivent être contrôlés pour les panneaux réellement installés. La présence de connecteurs compatibles mécaniquement ne suffit pas à rendre des équipements compatibles électriquement. L’installateur détermine la répartition des chaînes et les réglages appropriés à partir du manuel complet.

Préparer le support et la ventilation

La notice constructeur récente indique une largeur de 376 mm, une hauteur de 355 mm et une profondeur de 145 mm, pour une masse nette de 11 kg. Ces dimensions sont celles de l’appareil ; elles n’incluent pas les dégagements nécessaires autour du boîtier. Une ancienne fiche technique permute la hauteur et la largeur : pour préparer la pose, utiliser la notice récente et son plan de montage.

Le refroidissement se fait par convection naturelle. Le boîtier présente un indice IP65 sous les conditions de montage prévues par KACO. Prévoir un support adapté, un espace ventilé et un accès pour les connexions et la maintenance. L’exposition directe au soleil, aux intempéries ou à une atmosphère agressive se vérifie selon les prescriptions du fabricant.

Suivre l’installation et prévoir ses accessoires

La composition standard constructeur comprend un module Wi-Fi pour les communications WLAN. Les voyants en façade renseignent sur l’état de l’appareil ; la configuration et le suivi demandent l’application et un environnement de communication adaptés. Un compteur et une liaison RS485 peuvent être nécessaires à certaines fonctions de gestion : ces accessoires optionnels ne sont pas inclus dans cette offre.

La surveillance thermique, le filtre CEM, la détection d’îlotage et la surveillance de l’isolation et des courants résiduels font partie des fonctions documentées. Elles ne remplacent pas les protections externes. Le tableau constructeur ne prévoit pas de protection intégrée contre les surtensions DC ou AC ; l’étude électrique doit donc traiter ce point séparément.

Bien définir le périmètre de l’équipement

Ce modèle fonctionne avec le réseau et ne constitue pas un système de secours autonome. Il ne faut pas raccorder de batterie aux entrées réservées aux panneaux. L’offre concerne l’onduleur, sans panneaux, batterie, étude, pose ni mise en service. La fourniture seule ne vaut pas accord de raccordement ou validation de l’installation.

Les documents associés comprennent la déclaration UE couvrant la référence exacte, la fiche technique, un guide rapide multilingue avec des instructions françaises et le manuel complet en anglais. Le guide rapide ne remplace pas ce manuel. Conserver ces documents avec le dossier de l’installation et les faire vérifier par le professionnel chargé du raccordement.
