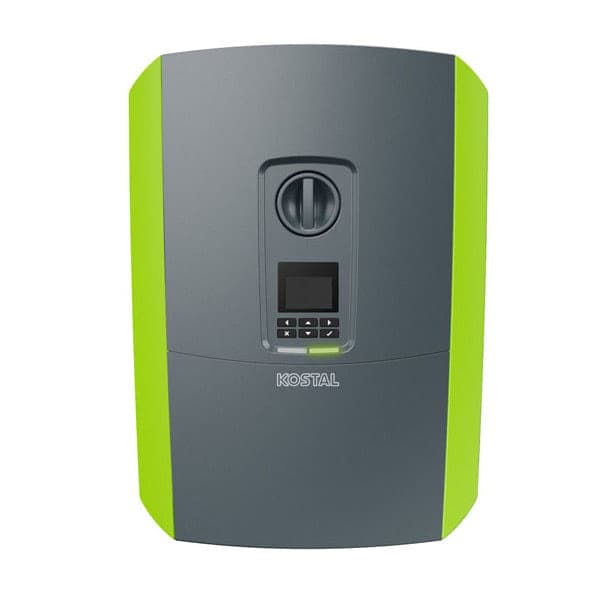

Onduleur hybride KOSTAL PLENTICORE plus 4.2 G1 4,2 kW nominaux triphasé
Cet onduleur hybride associe conversion photovoltaïque et raccordement d'une batterie pour un projet sur installation triphasée, avec des limites électriques à respecter.
544,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- Puissance nominale de 4200 W pour la conversion photovoltaïque.
- Raccordement de batterie : tension admissible minimale de 120 V, tension admissible maximale de 650 V.
- Courant de charge maximal de 13 A, courant de décharge maximal de 13 A pour dimensionner le stockage.
- Accès par interface web et liaison Ethernet ; EEBus et SunSpec permettent l'intégration domotique.
- Prévoyez la manutention et le support de fixation en tenant compte du poids net de 19,6 kg.
À quoi sert cet équipement ?
Vous préparez un projet photovoltaïque avec stockage et souhaitez intégrer l'onduleur à votre système de gestion de l'énergie. Pour les panneaux, vérifiez la concordance entre les caractéristiques électriques des chaînes et les limites des entrées photovoltaïques. Pour le stockage, vérifiez la tension de la batterie envisagée et sa compatibilité avec l'onduleur. Si votre projet comprend une gestion domotique, vérifiez que votre système prend en charge les protocoles proposés par l'onduleur.
Description
Choisir le raccordement adapté
La conversion s'effectue en triphasé. Vérifiez que votre installation dispose de ce raccordement.
Dimensionner les chaînes photovoltaïques
MPPT désigne le suivi du point de puissance maximale. L'onduleur dispose de 3 régulateurs MPPT. La tension MPPT minimale est de 120 V, la tension MPPT maximale est de 720 V. Vérifiez que les tensions de vos chaînes de panneaux respectent cette plage et les limites de courant associées.
Préparer l'emplacement
L'indice de protection est IP65. La température de fonctionnement minimale est de -20 °C, la température de fonctionnement maximale est de 60 °C. Vérifiez que les conditions thermiques de l'emplacement respectent ces limites. L'onduleur intègre un dispositif de coupure automatique indépendant.
Configuration de l’entrée batterie
La troisième entrée continue accueille soit une chaîne photovoltaïque, soit une batterie. L’utilisation de la batterie nécessite un code d’activation et un compteur KOSTAL Smart Energy Meter ; leur inclusion dans cette offre n’est pas établie.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000814 |
| Marque | KOSTAL |
| Référence fabricant | 10335955 |
| État | Neuf |
| Performances | |
| Puissance de l'onduleur | 4200 W (valeur nominale) |
| Rendement maximal | 97,1 % |
| Rendement européen | 95,5 % |
| Électricité | |
| Phases | Triphasé |
| Type d'onduleur | Onduleur hybride |
| Nombre de régulateurs MPPT | 3 |
| Tension MPPT minimale | 120 V |
| Tension MPPT maximale | 720 V |
| Tension d'entrée maximale (courant continu) | 1000 V |
| Tension minimale de batterie admissible | 120 V |
| Tension maximale de batterie admissible | 650 V |
| Protocoles de communication | Ethernet LAN (RJ45) ; compteur d’énergie en Modbus RTU ; EEBus et SunSpec pour l’intégration domotique ; interface web ; port USB ; entrées numériques et contact sans potentiel ; WLAN par adaptateur USB externe, annoncé pour plus tard par mise à jour logicielle |
| Limites de courant dans la plage MPPT | Plage de travail MPPT : courant limité de 9,5 à 13 A entre 120 et 180 V, et à 11 A entre 680 et 720 V. Les plages à puissance assignée sont distinctes |
| Protections intégrées | Protection interne des personnes, compatible avec un différentiel de type A à partir du micrologiciel FW 01.14 ; dispositif de coupure automatique indépendant. La fiche ne cite aucun parafoudre ; protections externes à dimensionner |
| Courant de sortie assigné | 6,06 A |
| Fréquence | 50 Hz |
| Tension de sortie | 400 V |
| Autres caractéristiques | |
| Courant de charge maximal | 13 A |
| Courant de décharge maximal | 13 A |
| Environnement d'usage | |
| Indice de protection (IP) | IP65 |
| Température de fonctionnement minimale | -20 °C |
| Température de fonctionnement maximale | 60 °C |
Informations correspondant à la référence 10335955.
Dimensions et poids
| Produit | |
|---|---|
| Largeur | 405 mm |
| Profondeur | 233 mm |
| Hauteur | 563 mm |
| Poids net | 19,6 kg |
Compatibilités et conditions d’utilisation
La tension de sortie est de 400 V. La fréquence est de 50 Hz. Vérifiez que votre raccordement correspond à ces caractéristiques. Dans la plage de travail MPPT, le courant est limité de 9,5 A à 13 A entre 120 V et 180 V. Il est limité à 11 A entre 680 V et 720 V. Ces limites concernent la plage de travail ; les plages à puissance assignée sont distinctes.
Avertissements de sécurité
- Faites installer, raccorder et mettre en service l'onduleur par un professionnel qualifié, en suivant la notice du fabricant et les règles de l'installation électrique. Tensions dangereuses côté continu et côté alternatif. Avant toute intervention, coupez toutes les sources et attendez la décharge complète, pendant la durée indiquée par le fabricant. Les panneaux raccordés à l'onduleur restent sous tension tant qu'ils sont éclairés. Le raccordement d'une production au réseau public se déclare auprès du gestionnaire de réseau avant la mise en service.
