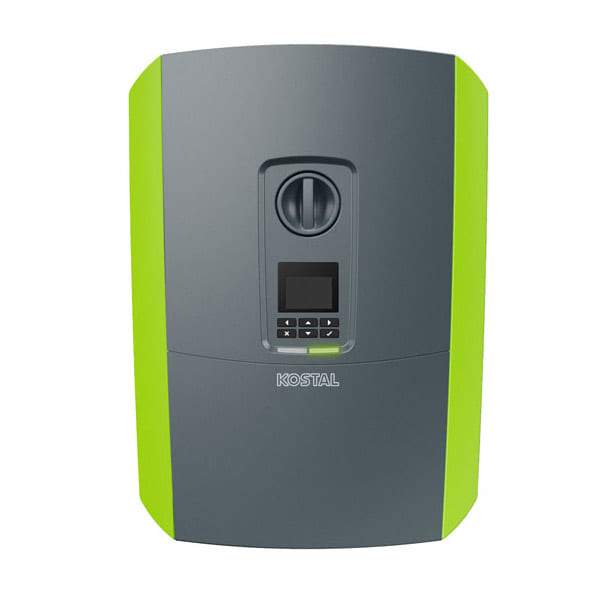

Onduleur hybride KOSTAL PLENTICORE plus 8.5 G1 8,5 kW nominaux triphasé
Cet onduleur hybride est destiné à une installation photovoltaïque triphasée avec stockage par batterie, pour un projet associant production solaire et conversion électrique.
779,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- La puissance nominale de 8500 W sert au dimensionnement de la conversion électrique de votre projet.
- Batterie : tension admissible minimale de 120 V, tension admissible maximale de 650 V ; vérifiez la plage de votre batterie.
- Le courant de charge maximal est de 13 A, le courant de décharge maximal est de 13 A ; vérifiez les limites de votre batterie.
- Liaison Ethernet et interface web pour le réseau ; EEBus et SunSpec pour l’intégration domotique.
- Ne dépassez pas la tension d’entrée maximale de 1000 V lors du dimensionnement des chaînes photovoltaïques.
À quoi sert cet équipement ?
Pour votre projet photovoltaïque, confrontez les caractéristiques des chaînes de panneaux aux limites d’entrée de l’onduleur. Si vous prévoyez du stockage, vérifiez la plage de tension de la batterie ainsi que ses courants de charge et de décharge. Pour intégrer le suivi énergétique à votre installation, vérifiez aussi le protocole utilisé par le compteur d’énergie et les interfaces prévues par votre système domotique.
Description
Dimensionnement des entrées photovoltaïques
Le suivi du point de puissance maximale (MPPT) est assuré par des régulateurs. L’onduleur comporte 3 régulateurs MPPT. La tension MPPT minimale est de 120 V, la tension MPPT maximale est de 720 V. Vérifiez que les tensions de fonctionnement de vos chaînes photovoltaïques respectent cette plage.
Emplacement et protections
L’indice de protection est IP65. La température de fonctionnement minimale est de -20 °C, la température de fonctionnement maximale est de 60 °C. Vérifiez que les températures à l’emplacement prévu restent dans cette plage. L’onduleur intègre une protection interne des personnes et un dispositif de coupure automatique indépendant. Faites dimensionner les protections externes pour votre installation.
Configuration de l’entrée batterie
La troisième entrée continue accueille soit une chaîne photovoltaïque, soit une batterie. L’utilisation de la batterie nécessite un code d’activation et un compteur KOSTAL Smart Energy Meter ; leur inclusion dans cette offre n’est pas établie.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000812 |
| Marque | KOSTAL |
| Référence fabricant | 10335958 |
| État | Neuf |
| Performances | |
| Puissance de l'onduleur | 8500 W (valeur nominale) |
| Rendement maximal | 97,2 % |
| Rendement européen | 96,5 % |
| Électricité | |
| Phases | Triphasé |
| Type d'onduleur | Onduleur hybride |
| Nombre de régulateurs MPPT | 3 |
| Tension MPPT minimale | 120 V |
| Tension MPPT maximale | 720 V |
| Tension d'entrée maximale (courant continu) | 1000 V |
| Tension minimale de batterie admissible | 120 V |
| Tension maximale de batterie admissible | 650 V |
| Protocoles de communication | Ethernet LAN (RJ45) ; compteur d’énergie en Modbus RTU ; EEBus et SunSpec pour l’intégration domotique ; interface web ; port USB ; entrées numériques et contact sans potentiel ; WLAN par adaptateur USB externe, annoncé pour plus tard par mise à jour logicielle |
| Limites de courant dans la plage MPPT | Plage de travail MPPT : courant limité de 9,5 à 13 A entre 120 et 180 V, et à 11 A entre 680 et 720 V. Les plages à puissance assignée sont distinctes |
| Protections intégrées | Protection interne des personnes, compatible avec un différentiel de type A à partir du micrologiciel FW 01.14 ; dispositif de coupure automatique indépendant. La fiche ne cite aucun parafoudre ; protections externes à dimensionner |
| Courant de sortie assigné | 12,27 A |
| Fréquence | 50 Hz |
| Tension de sortie | 400 V |
| Autres caractéristiques | |
| Courant de charge maximal | 13 A |
| Courant de décharge maximal | 13 A |
| Environnement d'usage | |
| Indice de protection (IP) | IP65 |
| Température de fonctionnement minimale | -20 °C |
| Température de fonctionnement maximale | 60 °C |
Informations correspondant à la référence 10335958.
Dimensions et poids
| Produit | |
|---|---|
| Largeur | 405 mm |
| Profondeur | 233 mm |
| Hauteur | 563 mm |
| Poids net | 21,6 kg |
Compatibilités et conditions d’utilisation
La tension de sortie est de 400 V. La fréquence est de 50 Hz. Vérifiez que votre raccordement électrique correspond à ces caractéristiques. Dans la plage de travail MPPT, le courant est limité de 9,5 à 13 A entre 120 et 180 V, et à 11 A entre 680 et 720 V. Cette plage de travail est distincte des plages à puissance assignée. Vérifiez les tensions et les courants des chaînes photovoltaïques ensemble, plutôt que la tension seule.
Avertissements de sécurité
- Faites installer, raccorder et mettre en service l'onduleur par un professionnel qualifié, en suivant la notice du fabricant et les règles de l'installation électrique. Tensions dangereuses côté continu et côté alternatif. Avant toute intervention, coupez toutes les sources et attendez la décharge complète, pendant la durée indiquée par le fabricant. Les panneaux raccordés à l'onduleur restent sous tension tant qu'ils sont éclairés. Le raccordement d'une production au réseau public se déclare auprès du gestionnaire de réseau avant la mise en service.
