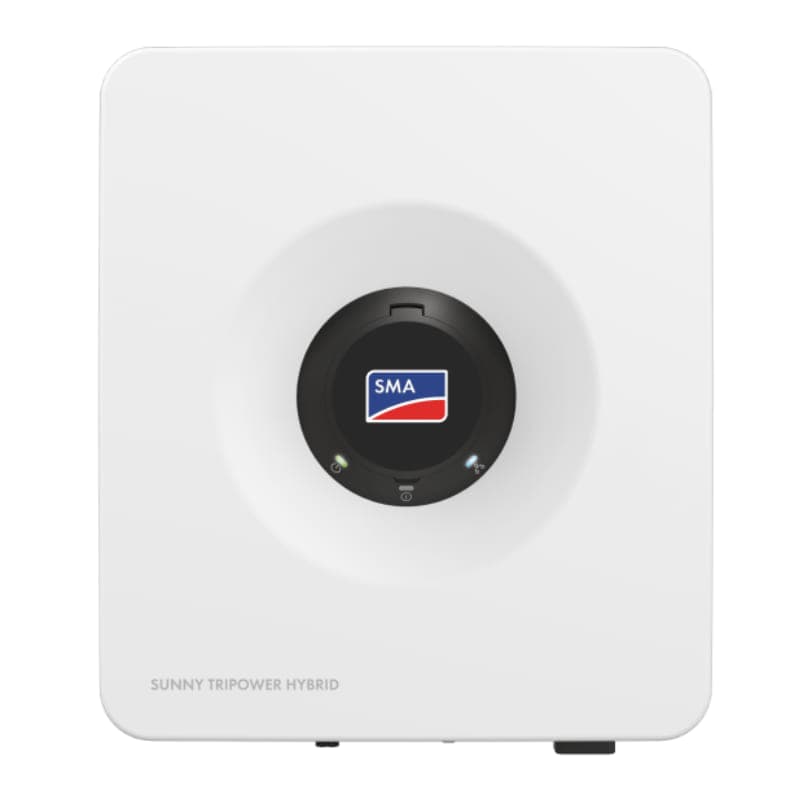

SMA STPH8-60 — onduleur hybride triphasé

Produire et préparer le stockage

Le SMA STPH8-60 est un onduleur hybride triphasé de la gamme Sunny Tripower Hybrid X. Sa puissance nominale est de 8000 W. Il se raccorde à un réseau de 400 V entre phases, à 50 Hz. La batterie compatible et les équipements complémentaires se choisissent selon la configuration de votre installation.

Organiser les chaînes photovoltaïques

Les 3 MPPT accueillent 1 chaîne chacun. Pour atteindre la pleine puissance, la limite minimale de la plage MPP est de 160 V et sa limite maximale de 850 V. Ces bornes ne décrivent pas toute la plage de fonctionnement de l’appareil. Tension DC maximale côté PV : 1000 V : le dimensionnement doit aussi tenir compte de la tension à vide des modules par temps froid et des limites de courant de la notice.

Rendement et implantation

Le rendement maximal annoncé par SMA est de 98,3 %, tandis que le rendement européen est de 97,1 %. Ces valeurs caractérisent la conversion dans les conditions du constructeur ; elles ne constituent pas une prévision de production de votre toiture. Le boîtier mesure 467 mm de largeur, 555 mm de hauteur et 239 mm de profondeur. Son poids maximal est de 33,5 kg. Cette limite concerne le produit et ne correspond pas au poids de son colis. L’indice IP65 doit être complété par le respect des dégagements et des conditions de pose prescrits.

Associer une batterie autorisée

La tension batterie admissible va de 80 V à 600 V. Une tension située dans cette plage ne suffit pas à établir la compatibilité : vérifiez la référence du système de stockage, les communications et les versions logicielles dans les documents SMA. Le courant de charge maximal est de 50 A. Le courant de décharge maximal est de 50 A. Ces limites s’appliquent dans les conditions indiquées par le fabricant. La batterie n’est pas comprise par déduction dans la fourniture de l’onduleur.

Choisir la fonction de secours

La sortie SPS intégrée demande une commutation manuelle. Le secours automatique nécessite la solution SMA Backup appropriée, à prévoir séparément. Le dimensionnement des circuits secourus et des protections reste indispensable ; ne considérez pas ce dispositif comme une alimentation sans coupure. La notice jointe précise les puissances, courants et conditions applicables à chaque mode.

Préparer la mise en service

Faites contrôler les chaînes solaires, la protection de l’installation, le raccordement réseau et l’éventuel stockage par un intervenant qualifié. Avant de commander les accessoires, confrontez leurs références au schéma prévu et aux documents joints. Les services énergétiques payants et leurs éventuels abonnements ne sont pas inclus dans la seule fourniture de l’appareil.
