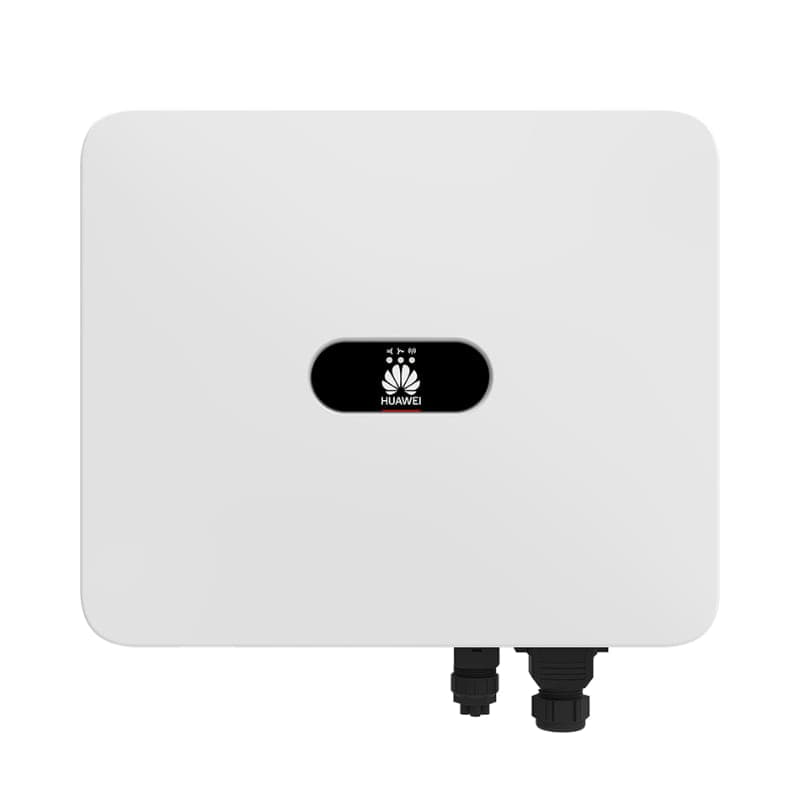

Onduleur Huawei SUN2000-17K-MB0 — 17000 W nominaux triphasé

La conversion photovoltaïque pour un réseau triphasé

Le Huawei SUN2000-17K-MB0 est un onduleur hybride destiné à une installation photovoltaïque raccordée au réseau. Cette valeur décrit le fonctionnement nominal de l’appareil ; elle ne correspond ni à une production permanente garantie ni à la puissance crête des panneaux à installer.

Le rendement maximal est de 98,4 %. Le rendement européen pondéré est de 98,1 %. Ces indicateurs servent à comparer des équipements dans leurs conditions de mesure. Le résultat de votre installation dépend aussi des modules, de l’orientation, de la température et des pertes du système.

Choisir les chaînes et vérifier les tensions

L’appareil possède 2 trackers MPPT indépendants. La limite basse de fonctionnement MPPT est de 200 V minimum. Sa limite haute est de 1000 V maximum. La tension photovoltaïque maximale absolue est de 1100 V.

La plage de pleine puissance et les courants admissibles se vérifient dans la colonne correspondant au modèle exact de la fiche technique jointe. L’installateur doit contrôler la tension à vide par temps froid, les courants des modules et leur répartition entre les entrées. Le nombre de panneaux ne se déduit pas de la seule puissance nominale de l’onduleur.

Dimensions, poids et emplacement

La largeur est de 546 mm. La hauteur est de 460 mm. La profondeur est de 241,7 mm, avec kits de suspension selon la notice française récente. Le poids net est de 21 kg. Ces données décrivent le produit et ne sont pas un poids de colis.

Le boîtier présente un indice IP66 et utilise un refroidissement intelligent par air. La pose doit conserver les dégagements et les conditions d’environnement définis dans la notice. Le support, l’accès pour la maintenance et le passage des câbles font partie du dimensionnement. Pour le réseau français, la tension entre phases est de 400 V et la fréquence est de 50 Hz.

Préparer un stockage compatible

L’onduleur intègre une interface de batterie haute tension. La limite basse de fonctionnement de cette interface est de 600 V minimum. Sa limite haute est de 980 V maximum. Ces bornes électriques ne suffisent pas à autoriser une batterie : le modèle, le logiciel, la composition et les raccordements doivent correspondre aux prescriptions Huawei.

La batterie et les équipements externes ne sont pas déclarés inclus dans cette offre d’onduleur seul. Pour un besoin de secours, faites étudier les charges à maintenir, les limites de la configuration et les interfaces nécessaires. La présence d’une interface batterie n’implique pas que tout le bâtiment reste alimenté pendant une coupure.

Communication et préparation de l’installation

Le WLAN intégré permet notamment la mise en service locale. Une interface RS485 est présente. Les liaisons de communication correspondant à un Smart Dongle nécessitent l’accessoire compatible ; un accessoire visible sur l’illustration n’est pas déclaré fourni par défaut.

La fiche concerne l’onduleur seul. Consultez les documents constructeur joints, dont la notice française et la déclaration UE, puis confiez le raccordement et la mise en service à un professionnel qualifié. Les protections intégrées ne dispensent pas de dimensionner les protections et les câbles de l’installation.
