Onduleur de chaîne Huawei SUN2000-30KTL-M3 triphasé, puissance active nominale 30000 W

Un onduleur de chaîne triphasé pour une installation raccordée au réseau

Le Huawei SUN2000-30KTL-M3, proposé ici sous la référence 01075485-002, est un onduleur photovoltaïque de chaîne triphasé. Les fiches techniques du fabricant le décrivent comme un appareil sans transformateur, doté de plusieurs suiveurs du point de puissance maximale (MPPT). Il se raccorde au réseau alternatif triphasé, avec terre de protection ; le neutre est facultatif selon la fiche. Les fiches ne décrivent aucune entrée batterie : cet appareil ne doit pas être confondu avec un onduleur hybride, et aucun stockage n’est annoncé.

Chaque fiche est commune à plusieurs puissances de la même série ; les valeurs retenues ici sont celles de la colonne du modèle SUN2000-30KTL-M3. Les fiches ne décrivent pas le contenu de la livraison ; modules, câbles, protections extérieures, accessoires de communication optionnels et travaux d’installation ne sont pas annoncés inclus.

Puissance et raccordement au réseau

Cette valeur est exprimée en watts actifs : elle ne doit pas être confondue avec la puissance apparente, que le fabricant donne séparément en voltampères, ni avec la puissance du générateur photovoltaïque, qui se dimensionne à part. Le courant de sortie assigné de la colonne de ce modèle est de 43,3 A. Les fiches indiquent aussi plusieurs tensions de sortie nominales, un facteur de puissance réglable et une liste de règles de raccordement propres à différents pays. Cette liste n’est pas une attestation de conformité : aucun certificat ni aucune déclaration de conformité n’est joint à cette fiche produit. Le code réseau, les réglages et l’accord du gestionnaire de réseau relèvent du professionnel qui réalise le raccordement.

Entrées continues et suiveurs MPPT

L’appareil compte quatre suiveurs MPPT. La tension d’entrée maximale est de 1100 V : c’est la limite haute de la tension continue, et les fiches précisent qu’une tension supérieure risquerait d’endommager l’onduleur.

La plage de tension de fonctionnement des suiveurs est de 200 à 1000 V ; hors de cette plage, les fiches avertissent que l’onduleur peut mal fonctionner. Elle se distingue de la tension d’entrée maximale et des plages à pleine charge, plus étroites, que la fiche allemande indique selon la tension du réseau alternatif. Les fiches citent aussi des optimiseurs DC compatibles ; ils ne sont pas annoncés inclus dans l’offre.

Rendement annoncé

Le rendement maximal annoncé est de 98,7 %. Le rendement européen est de 98,4 %. Ces valeurs décrivent la conversion de l’onduleur dans les conditions de mesure du fabricant. Elles ne constituent ni une prévision de production annuelle, ni un engagement de résultat pour l’installation, qui dépend aussi de l’orientation des modules, des ombrages, de la température et du réseau.

Dimensions, masse et conditions de pose

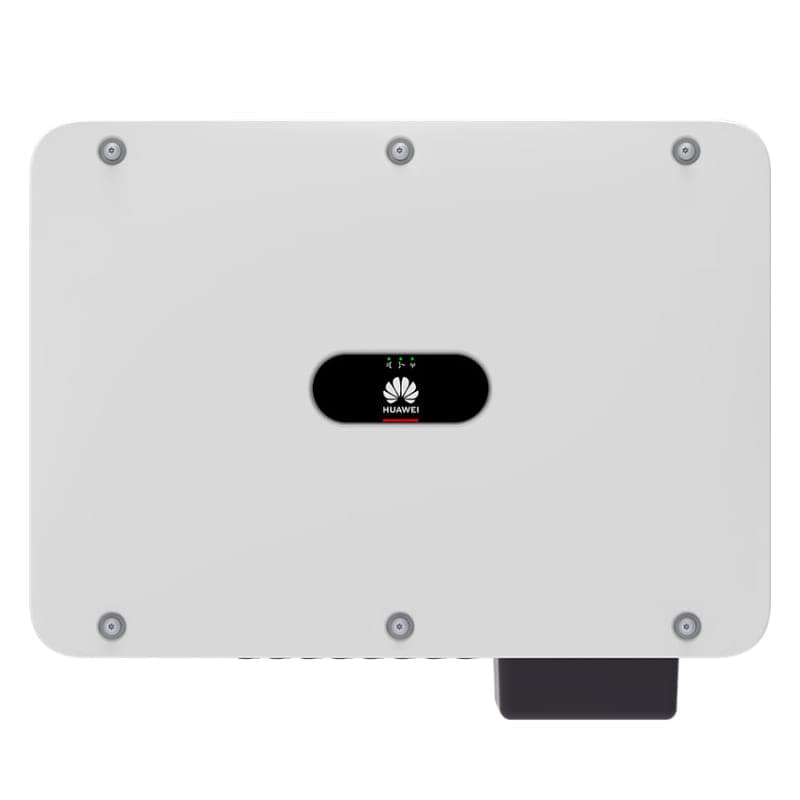

Le boîtier mesure 640 mm de largeur, 530 mm de hauteur et 270 mm de profondeur selon la fiche, qui ne précise pas si la plaque de montage est comprise dans ces dimensions. La masse nette annoncée est de 43 kg, plaque de montage comprise et hors emballage : le support, le levage et la manutention doivent être prévus en conséquence.

L’indice de protection est IP66 pour l’appareil correctement fermé et raccordé ; il ne dispense pas de respecter les conditions d’emplacement et de montage du fabricant, à vérifier dans sa notice d’installation, qui n’est pas jointe à cette fiche. La température de fonctionnement maximale est de 60 °C, et la fiche indique un déclassement de la puissance en altitude.

Communication et supervision

L’affichage combine des voyants LED, le WLAN intégré et l’application FusionSolar, et l’appareil dispose d’une interface RS485. Une liaison WLAN ou Ethernet passe par le Smart Dongle-WLAN-FE, et une liaison mobile par le Smart Dongle-4G : ces deux accessoires sont optionnels et ne sont pas annoncés inclus. Aucun abonnement ni service de supervision n’est annoncé, et aucun protocole applicatif n’est nommé dans les fiches : la compatibilité avec le système de supervision prévu se vérifie auprès du fabricant avant la commande.

Protections intégrées et mise en œuvre

Les fiches documentent un interrupteur-sectionneur côté continu, une protection anti-îlotage, une protection contre l’inversion de polarité côté continu, une surveillance des défauts de chaîne photovoltaïque, des parafoudres de type II côté continu et côté alternatif, une surveillance de la résistance d’isolement continu, une surveillance du courant résiduel et une protection contre les arcs électriques. La liste des protections côté alternatif n’est pas identique dans les deux fiches : seules les protections communes sont reprises ici. Elles ne remplacent ni les protections extérieures, ni la mise à la terre, ni l’étude du raccordement.

Les fiches techniques du fabricant, en allemand et en anglais, sont accessibles avec cette fiche produit ; la colonne du modèle fait foi. L’installation, le raccordement, le réglage selon les prescriptions du pays et la mise en service doivent être confiés à un professionnel qualifié.
