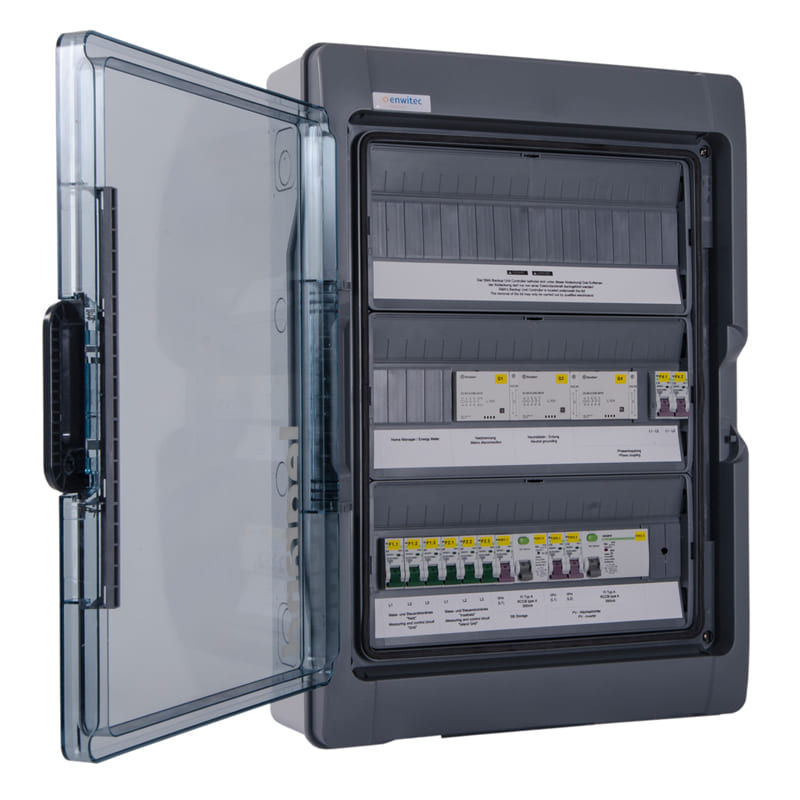

Coffret de commutation enwitec 10012945

Fonction de secours

Le coffret enwitec 10012945 est un dispositif de commutation pour l’alimentation de secours avec 1 SMA Sunny Boy Storage 3.7, 5.0 ou 6.0. Il intègre un SMA Backup Controller et une fonction de couplage de phases. La tension du réseau est triphasée ; le nombre de phases du réseau ne décrit pas à lui seul la nature de l’alimentation de secours.

Réseau et tension

Le coffret enwitec 10012945 est prévu pour un réseau AC triphasé 230/400 V de type TT ou TN-S, à 50 Hz. Sa tension assignée d’isolement est de 400 V.

Onduleurs prévus

Le coffret enwitec 10012945 est prévu pour 1 SMA Sunny Boy Storage 3.7, 5.0 ou 6.0 et pour 2 onduleurs photovoltaïques monophasés Sunny Boy, à choisir parmi les modèles 3.0, 3.6, 4.0 et 5.0.

Équipements et comptage

Le coffret enwitec 10012945 est préparé pour l’installation d’un SMA Sunny Home Manager 2.0 ou d’un SMA Energy Meter. Le SMA Backup Controller est intégré ; la préparation au montage du compteur ne signifie pas que le compteur est fourni.

Limites électriques et stabilité

Pour le coffret enwitec 10012945, la protection amont maximale est de 63 A de type gL/gG et la puissance thermique traversante maximale est de 20 kW. Cette puissance ne correspond pas à une puissance de secours produite par le coffret. Le courant de court-circuit présumé maximal est de 10 kA. Cette limite ne désigne pas le courant de défaut de sortie du système de secours. Les pertes en veille sont d’environ 15 W. Pour la stabilité du secours, SMA recommande un rapport d’environ 1:1,3 entre la puissance apparente nominale du Sunny Boy Storage et la somme des puissances apparentes nominales des onduleurs photovoltaïques participant au secours, ces puissances étant exprimées en kVA. Un rapport plus élevé dépend de l’ensoleillement, de la limitation de puissance, de l’état de charge de la batterie et des variations des charges ; de fortes variations peuvent provoquer de brèves interruptions.

Pose et environnement

Le coffret enwitec 10012945 se pose au mur, uniquement en intérieur. Son indice IP65 ne constitue pas une autorisation de pose extérieure. La classe de protection contre les chocs électriques est II et le boîtier est en polycarbonate. L’humidité admissible est de 5 à 95 %, sans condensation. Pour le transport et le stockage, la plage est de -25 °C à +55 °C, avec une exposition temporaire à +70 °C limitée à 24 heures. La masse du coffret est d’environ 12 kg. Les dégagements minimaux du plan de pose sont de 200 mm au-dessus et de chaque côté, de 400 mm sous le coffret et de 1 200 mm devant sa face avant. Les entraxes des points de fixation sont de 290 mm horizontalement et de 480 mm verticalement.

Conditions de protection

Pour le système de secours du coffret enwitec 10012945, les courants efficaces de surcharge maximaux sont de 20 A avec le Sunny Boy Storage SBS3.7-10, de 28 A avec le SBS5.0-10 et de 32 A avec le SBS6.0-10. Le courant de défaut de sortie maximal est de 198 A pour une durée inférieure à 200 µs. Pendant la fourniture du courant de court-circuit, la tension par rapport à la terre reste inférieure à 20 V. La mise à la terre du réseau de secours admet 240 A pendant 5 secondes et 63 A en continu. La coupure intervient en 80 ms en cas de dépassement du courant de surcharge, et en 250 µs en cas de dépassement de 55 A crête lors d’un court-circuit. Ces données concernent les fonctions et conditions de protection indiquées ; elles ne constituent pas des courants nominaux de production du coffret.

Composition du circuit

Le coffret enwitec 10012945 comporte deux groupes de 3 disjoncteurs B6 pour le Backup Controller, 2 disjoncteurs C32 pour le couplage de phases, 1 disjoncteur C32 pour le Sunny Boy Storage et 2 disjoncteurs C32 pour les Sunny Boy photovoltaïques monophasés. Les protections différentielles sont de type A, 300 mA, pour le Sunny Boy Storage et pour les onduleurs photovoltaïques ; celle des onduleurs photovoltaïques est sélective. Les contacteurs de séparation réseau, de mise à la terre et de couplage de phases sont indiqués à 63 A en catégorie AC1.
